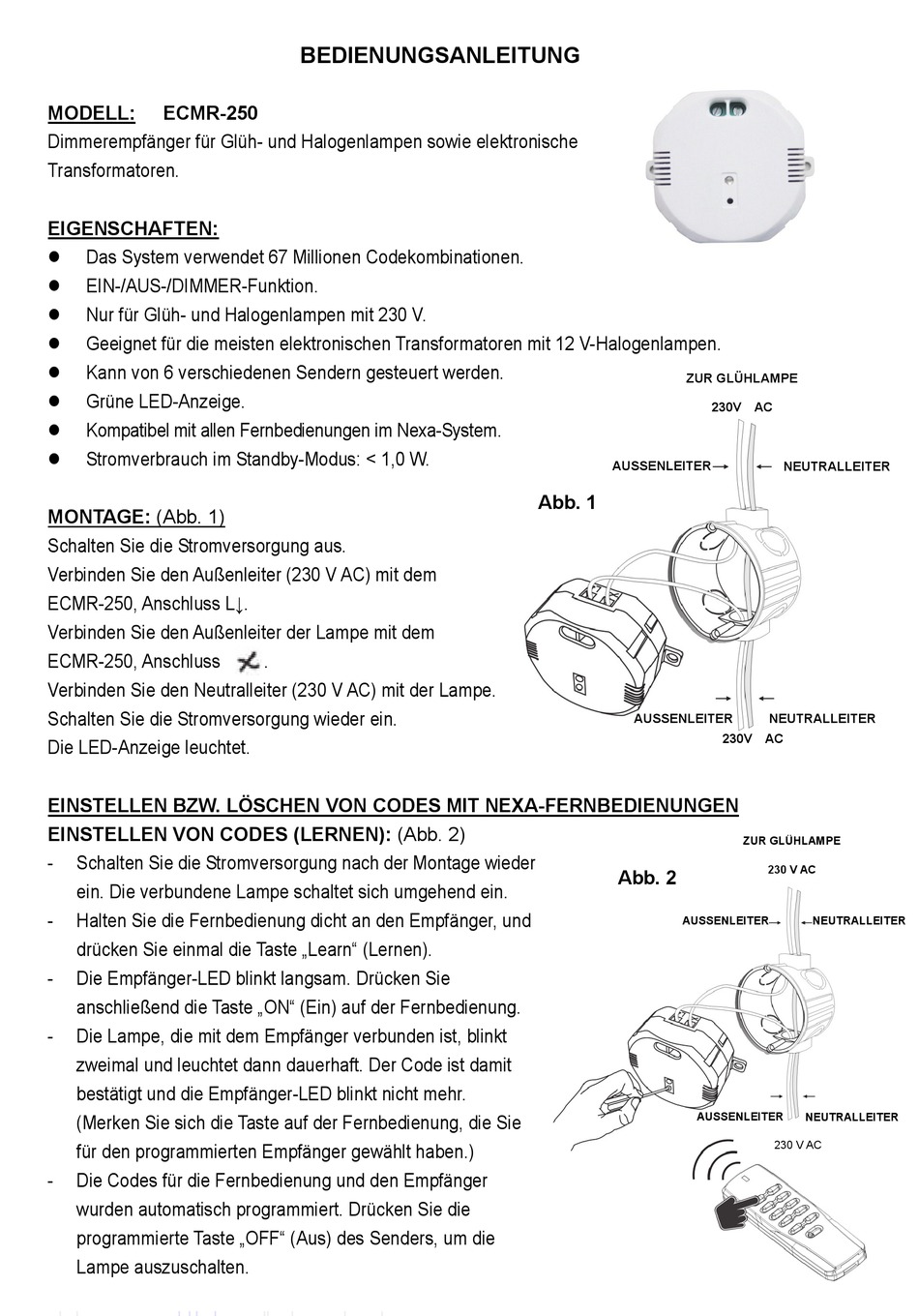

Nexa ECMR-250 Bedienungsanleitung

MODELL: ECMR-250
Dimmerempfänger für Glüh- und Halogenlampen sowie elektronische
Transformatoren.
EIGENSCHAFTEN:
 Das System verwendet 67 Millionen Codekombinationen.
 EIN-/AUS-/DIMMER-Funktion.
 Nur für Glüh- und Halogenlampen mit 230 V.
 Geeignet für die meisten elektronischen Transformatoren mit 12 V-Halogenlampen.
Kann von 6 verschiedenen Sendern gesteuert werden.

 Grüne LED-Anzeige.
 Kompatibel mit allen Fernbedienungen im Nexa-System.
 Stromverbrauch im Standby-Modus: < 1,0 W.
MONTAGE: (Abb. 1)
Schalten Sie die Stromversorgung aus.
Verbinden Sie den Außenleiter (230 V AC) mit dem
ECMR-250, Anschluss L↓.
Verbinden Sie den Außenleiter der Lampe mit dem
ECMR-250, Anschluss
Verbinden Sie den Neutralleiter (230 V AC) mit der Lampe.
Schalten Sie die Stromversorgung wieder ein.
Die LED-Anzeige leuchtet.
EINSTELLEN BZW. LÖSCHEN VON CODES MIT NEXA-FERNBEDIENUNGEN
EINSTELLEN VON CODES (LERNEN): (Abb. 2)
- Schalten Sie die Stromversorgung nach der Montage wieder
ein. Die verbundene Lampe schaltet sich umgehend ein.
- Halten Sie die Fernbedienung dicht an den Empfänger, und
drücken Sie einmal die Taste „Learn" (Lernen).
- Die Empfänger-LED blinkt langsam. Drücken Sie
anschließend die Taste „ON" (Ein) auf der Fernbedienung.
- Die Lampe, die mit dem Empfänger verbunden ist, blinkt
zweimal und leuchtet dann dauerhaft. Der Code ist damit
bestätigt und die Empfänger-LED blinkt nicht mehr.
(Merken Sie sich die Taste auf der Fernbedienung, die Sie
für den programmierten Empfänger gewählt haben.)
- Die Codes für die Fernbedienung und den Empfänger
wurden automatisch programmiert. Drücken Sie die
programmierte Taste „OFF" (Aus) des Senders, um die
Lampe auszuschalten.
BEDIENUNGSANLEITUNG
.
ZUR GLÜHLAMPE
AUSSENLEITER
Abb. 1
AUSSENLEITER
Abb. 2
AUSSENLEITER
AUSSENLEITER
230V AC
NEUTRALLEITER
NEUTRALLEITER
230V AC
ZUR GLÜHLAMPE
230 V AC
NEUTRALLEITER
NEUTRALLEITER
230 V AC
