Montage
Vertikale Einbaulage
Der Einbau des Geräts in eine Steigleitung ist zu bevorzugen:
• Um ein teilgefülltes Rohr zu vermeiden.
• Um eine eventuelle Gasansammlung zu vermeiden.
• Das Messrohr kann vollständig entleert und damit vor Ablagerungen geschützt werden.
Bei einer Trockenmassekonzentration von ≥ 20 %TS:
Das Gerät vertikal einbauen. Bei einer horizontalen Einbaulage können sich durch Sedi-
mentation Trennschichten bilden welche Flüssigkeit und Feststoff trennt. Dadurch kann
es zu Messfehlern kommen.
Horizontale Einbaulage

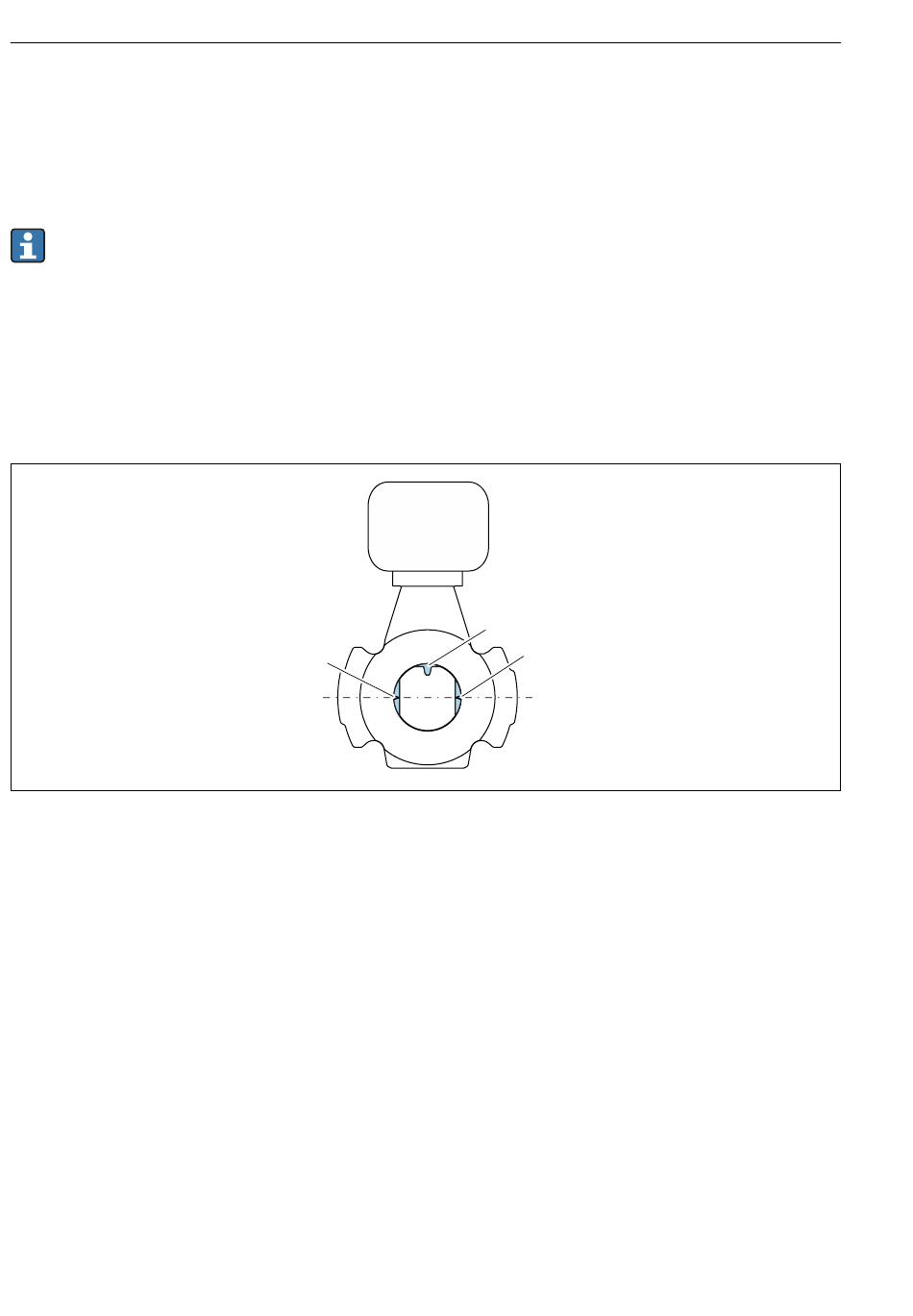

Die Antennen (Sender und Empfänger) sollten horizontal zueinander liegen, um eine Störung
des Messsignals aufgrund mitgeführter Luftblasen zu vermeiden.
1
Antenne - Sender
2
Antenne - Empfänger
3
Temperaturfühler
Durchflussrichtung
Das Gerät kann unabhängig von der Durchflussrichtung eingebaut werden.
Ein- und Auslaufstrecken
Beim Einbau des Geräts müssen keine Ein- und Auslaufstrecken berücksichtigt werden. Es
muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stü-
cke genommen werden, solange keine Kavitationseffekte entstehen.
Einbau mit Probeentnahmestellen
Um eine repräsentative Probe zu erhalten sollten die Probeentnahmestellen in unmittelbarer
Nähe des Geräts eingebaut werden. Dies ermöglicht zusätzlich eine einfacheres Vorgehen bei
der Entnahme der Probe und der Ausführung der Assistenten über die Vor-Ort-Bedienung des
Geräts.
16
1
