- contenitori di liquidi (ad esempio, lavelli ecc.) per evitare schizzi d'acqua o che
vi possa cadere (distanza minima 2 metri)
- tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di
aspirazione; verificare che anche la parte anteriore sia sgombra da materiali
volatili ( polvere, ecc.).
 La superficie di appoggio deve essere stabile, non in pendenza (in quanto
l'apparecchio potrebbe ribaltarsi) e liscia.

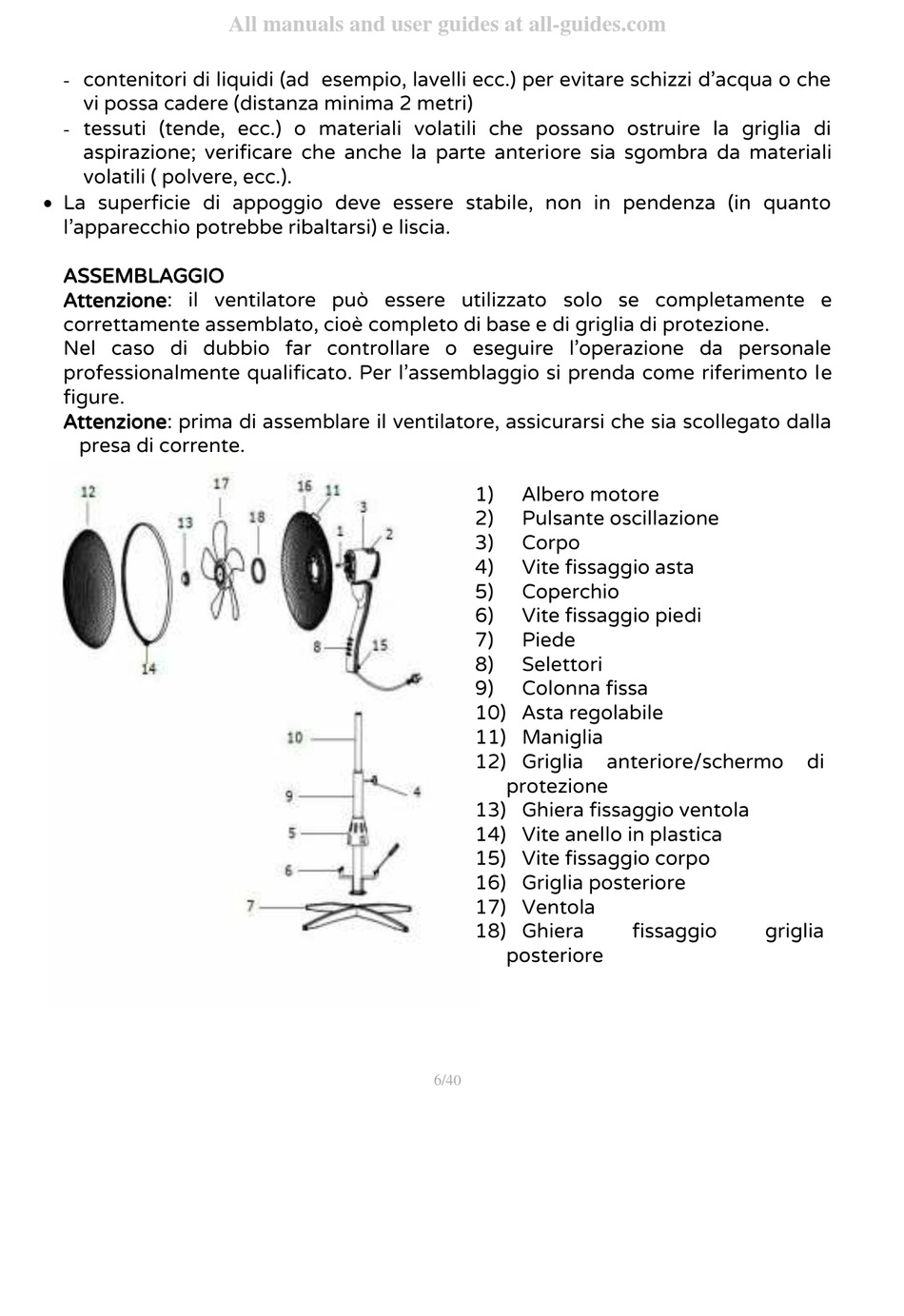

ASSEMBLAGGIO
Attenzione: il ventilatore può essere utilizzato solo se completamente e
correttamente assemblato, cioè completo di base e di griglia di protezione.
Nel caso di dubbio far controllare o eseguire l'operazione da personale
professionalmente qualificato. Per l'assemblaggio si prenda come riferimento le
figure.
Attenzione: prima di assemblare il ventilatore, assicurarsi che sia scollegato dalla
presa di corrente.
All manuals and user guides at all-guides.com
1) Albero motore
2) Pulsante oscillazione
3) Corpo
4) Vite fissaggio asta
5) Coperchio
6) Vite fissaggio piedi
7) Piede
8) Selettori
9) Colonna fissa
10) Asta regolabile
11) Maniglia
12) Griglia
protezione
13) Ghiera fissaggio ventola
14) Vite anello in plastica
15) Vite fissaggio corpo
16) Griglia posteriore
17) Ventola
18) Ghiera
posteriore
6/40
anteriore/schermo
fissaggio griglia
di
