Technisches Handbuch – Universalaktor AKU-xx16.02
2.3 Anschluss-Schema
Jeder Kanal kann als Schaltkanal parametriert werden oder ein Kanalpaar als Jalousiekanal. Es kann
auch völlig frei im Mischbetrieb konfiguriert werden.
Das Beispiel zeigt einen solchen möglichen Mischbetrieb:

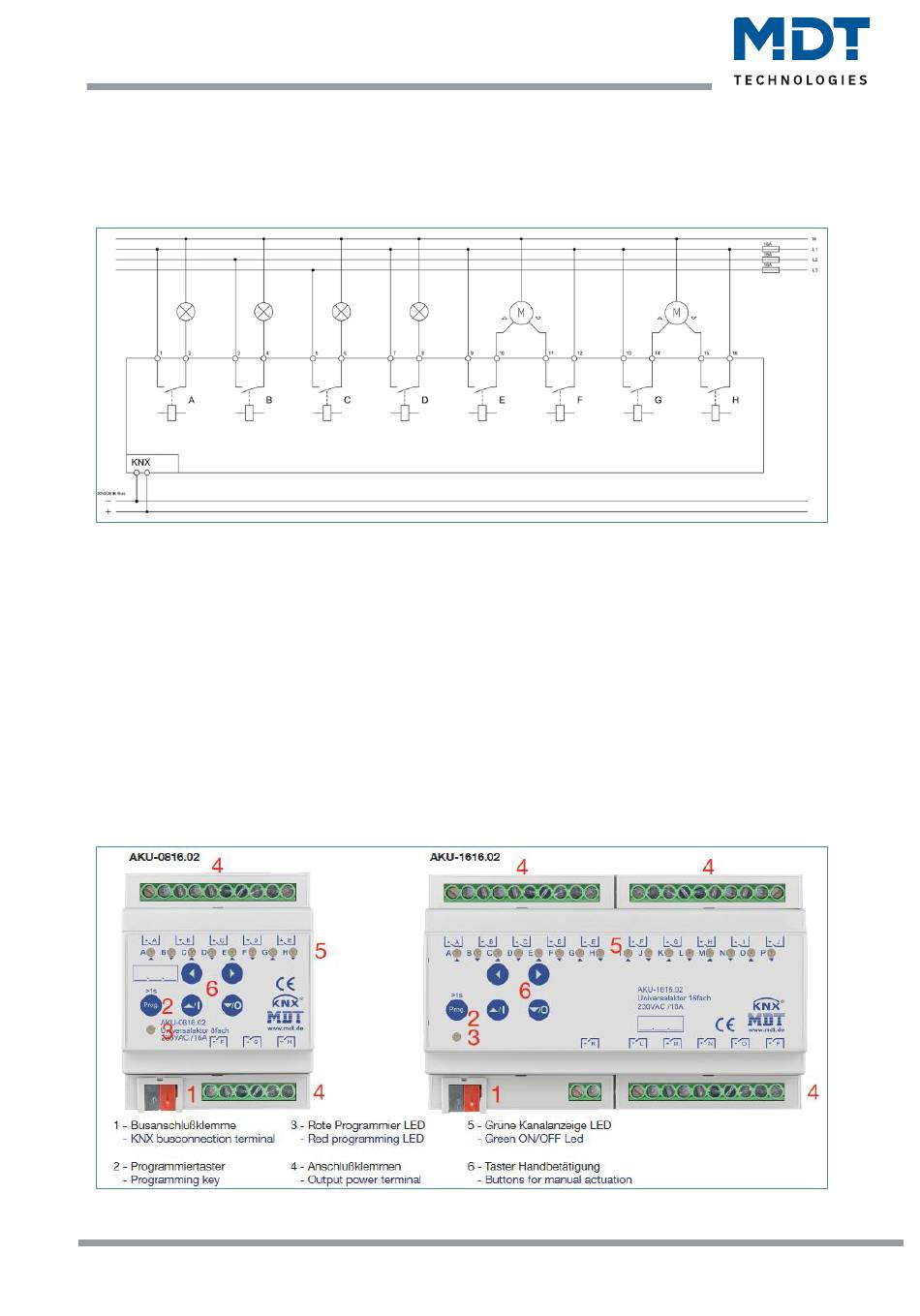

Abbildung 1: Anschlussbeispiel Jalousieaktor & Schaltaktor
2.4 Aufbau & Bedienung
Der Universalaktor(Reiheneinbaugerät) verfügt über einen Programmier-Knopf, sowie über eine
Programmier-LED, welche einen betätigten Programmier-Knopf anzeigt. Der Universalaktor muss an
230V AC angeschlossen werden. Jeder der 16 Eingänge verfügt über eine Status LEDs. Als
Jalousieaktor parametriert bilden 2 Ausgänge immer einen gemeinsamen Kanal. Dabei schaltet der
linke Ausgang immer die Aufwärtsfahrt und der rechte die Abwärtsfahrt. Die Status LEDs zeigen nun
auch eine aktive Aufwärtsfahrt und eine aktive Abwärtsfahrt an. Über 4 Tasten ist zusätzlich eine
Handbetätigung möglich. Mit Hilfe der oberen beiden Tasten (rechts/links) kann der Kanal für die
Handbetätigung ausgewählt werden. Mit den unteren beiden Tasten (hoch/runter) kann
anschließend eine Auf- oder Abwärtsfahrt gestartet werden, bzw. der jeweilige Kanal ein-
ausgeschaltet werden.
Abbildung 2: Übersicht Hardwaremodul
