DE | Montageanleitung

Filterelement tauschen

Vorsicht
Anlage steht im Betrieb unter
Druck!
Beim Öffnen der Anlage unter
Druck kann es zu Verletzungen
und zur Beschädigung des War-
tungsgerätes kommen.
Stellen Sie vor Filterelementwech-
sel sicher, dass die Anlage nicht
mehr unter Druck ist.
Maximalen Betriebsdruck von
10bar beachten!
– Prüfen, dass der Feinfi lter-Schall-
dämpfer nicht mehr unter Druck
steht.

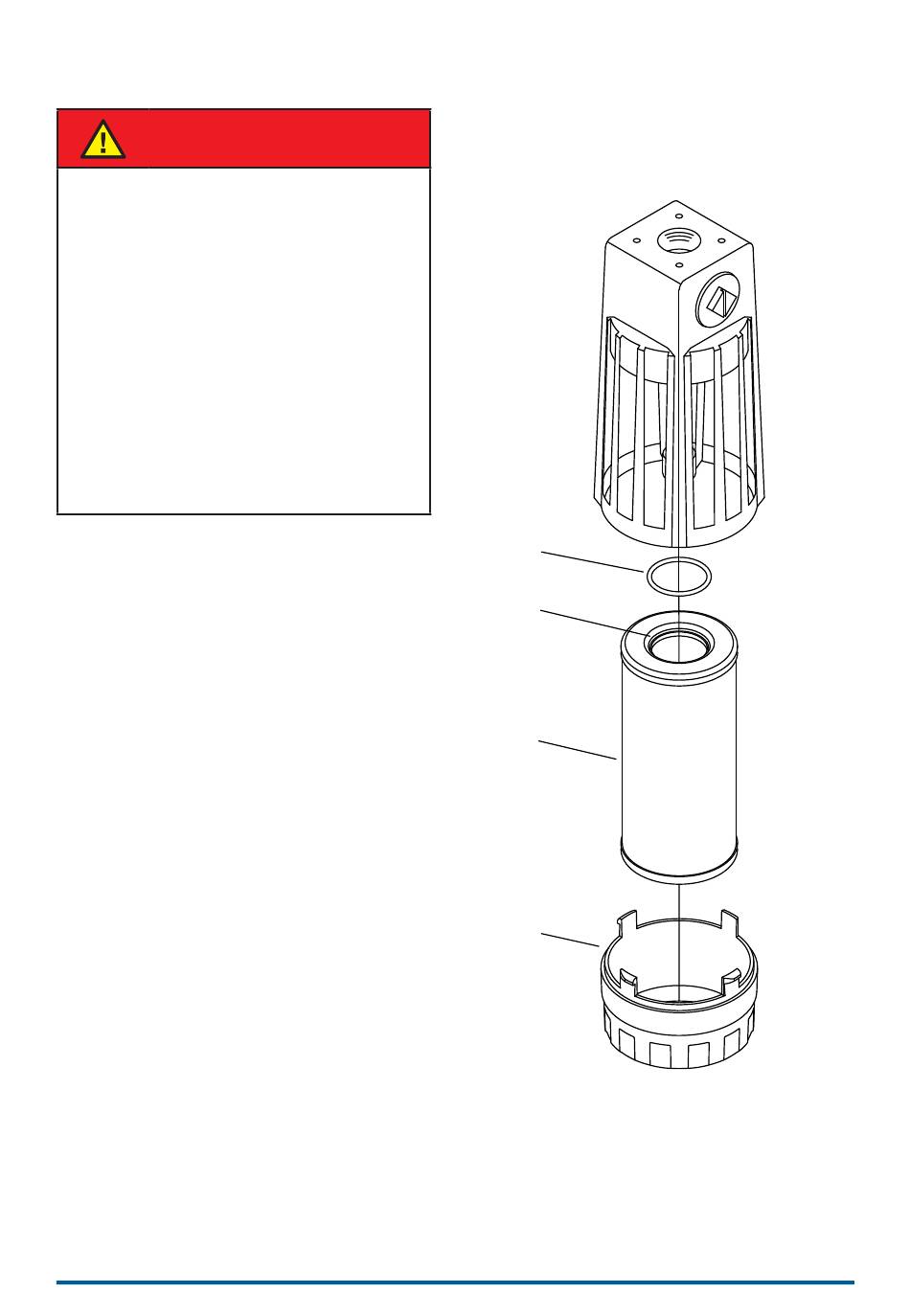

– Auffangschale (1) lösen und heraus-
drehen.
– Das Filterelement (2) durch linksdre-
hen abnehmen und alten O-Ring (3)
herausnehmen.
– Neues Filterelement aus der Verpa-
ckung nehmen.
– Neuen O-Ring in die Vertiefung (4)
am Filterelement einsetzen.
– Das Filterelement handfest auf-
schrauben.
– Auffangschale (1) mit leichter Dreh-
bewegung in das Gehäuse schrau-
ben, bis die Rasthacken korrekt im
Gehäuse eingerastet sind.
– Korrekten Sitz durch leichten Zug
kontrollieren.
6
Filter-Schalldämpfer FSD
3
4
2
1
