Knocks FSD-Serie Montageanleitung
Feinfi lter-schalldämpfer
Inhaltszusammenfassung für Knocks FSD-Serie

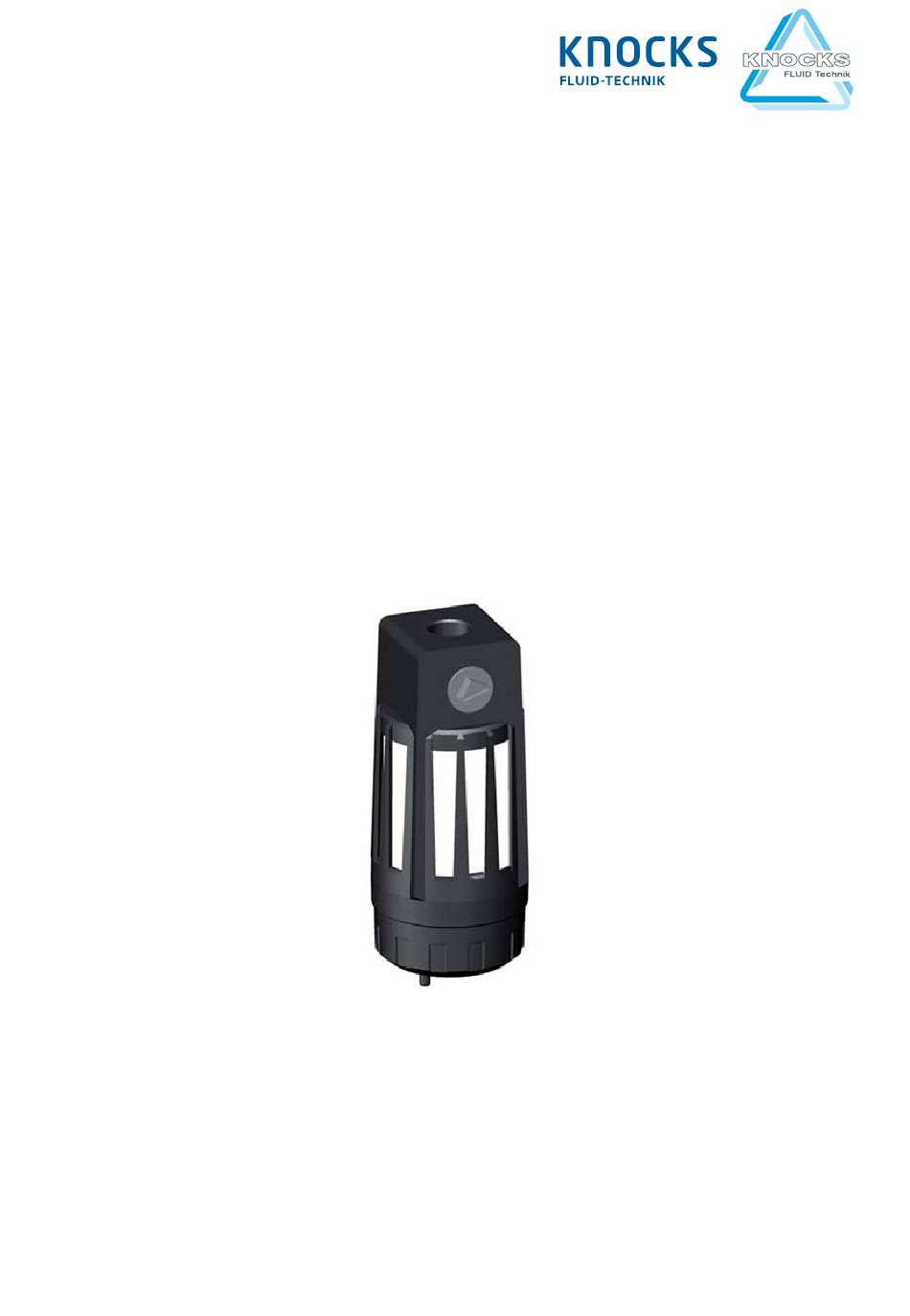

- Seite 1 Feinfi lter-Schalldämpfer FSD Montageanleitung Assembly instructions 10080.0029 FSD-manual-V1-2015.06-DE...
- Seite 2 1st Edition, June 2015 (original: German) – all rights reserved. Knocks Fluid-Technik GmbH Otto-Hahn-Straße 4 59379 Selm, Deutschland...
-
Seite 3: Zu Dieser Anleitung
Filter-Schalldämpfer FSD Montageanleitung | DE Zu dieser Anleitung Sicherheitshinweise Die Anleitung enthält wichtige Informa- Gefahr durch plötzlich tionen, um den Feinfi lter-Schalldämpfer entweichenden Druck! sicher und sachgerecht zu installieren Vor allen Montagearbeiten zuerst den und zu befestigen Leitungsabschnitt drucklos machen! Lesen Sie diese Anleitung, bevor Sie Plötzlich entweichender Druck kann das Gerät montieren. -
Seite 4: Zu Diesem Produkt
DE | Montageanleitung Filter-Schalldämpfer FSD Zu diesem Produkt Aufbau Feinfi lter-Schalldämpfer werden überall Feinfi lter-Schalldämpfer bestehen im dort eingestetzt, wo Druckluft auf at- einzelnen aus: mosphärischen Druck entspannt wird. ❚ Gehäuse(1) Aluminiumdruckguss schwarz einbrennlackiert Bei dieser Entspannung werden Fest- stoffpartikel, Kondensat- und Ölanteile ❚... -
Seite 5: Einbau
Filter-Schalldämpfer FSD Montageanleitung | DE Einbau Montage Feinfi lter-Schalldämpfer werden grund- Voraussetzungen sätzlich senkrecht eingebaut. in dieser Einbaulage kann sich das GEFAHR Öl-Kondensat-Gemisch in der Auffang- schale sammeln. Gefahr durch plötzlich entweichenden Druck! Installationshinweis Plötzlich entweichender Druck Feinfi lter-Schalldämpfer werden kann schwerste Verletzungen rekt am Austritt des Druckluftsystems verursachen. -
Seite 6: Filterelement Tauschen
DE | Montageanleitung Filter-Schalldämpfer FSD Filterelement tauschen Vorsicht Anlage steht im Betrieb unter Druck! Beim Öffnen der Anlage unter Druck kann es zu Verletzungen und zur Beschädigung des War- tungsgerätes kommen. Stellen Sie vor Filterelementwech- sel sicher, dass die Anlage nicht mehr unter Druck ist. -
Seite 7: Funktionsprüfung
Filter-Schalldämpfer FSD Montageanleitung | DE Funktionsprüfung Entsorgung Die ausgebauten Teile bestehen aus GEFAHR Materialien und Komponenten, die recycelt und wieder verwendet werden können. Gefahr durch unsachgemäße Montage! Bitte entsorgen Sie diese Teile bei einer entsprechenden Sammelstelle. Unsachgemäße Montage kann zu Schäden am Feinfi lter-Schall- dämpfer und weiteren Geräten führen. -
Seite 8: Technische Daten
DE | Montageanleitung Filter-Schalldämpfer FSD Technische Daten ❚ Bauart: 3-stufi ger Koaleszenzfi lter ❚ Eingangsdruck P1 max. 10bar ❚ Temperaturbereich: 0-60°C ❚ Einbaulage: senkrecht ❚ Anschlussgewinde oben und seitlich ❚ Restölgehalt: 0,01 mg/m³ ❚ Filterwirkungsgrad: 99,99% ❚ Geräuschreduzierung: ca. 40 dB(A) bei P1=5bar;... -
Seite 9: Maßzeichnung
Filter-Schalldämpfer FSD Montageanleitung | DE Maßzeichnung für Schlauch ø6 ø 6.5 FSD.33 G 1/2 ø90 FSD.34 G 3/4 ø90 FSD.55 ø110 FSD-manual-V1-2015.06-DE...
