Zu Diesem Produkt - Knocks Fsd-Serie Montageanleitung

DE | Montageanleitung

Zu diesem Produkt

Feinfi lter-Schalldämpfer werden überall
dort eingestetzt, wo Druckluft auf at-
mosphärischen Druck entspannt wird.
Bei dieser Entspannung werden Fest-
stoffpartikel, Kondensat- und Ölanteile
frei, die zusammen mit der Geräu-
schentwicklung bei der Expansion
eine starke Belastung am Arbeitsplatz
darstellen.
Feinfi lter-Schalldämpfer senken den
Schallpegel um ca. 40 dB(A) und er-
reichen einen Filterugsgrad größer als
99,99%.
Wirkungsweise
Verunreinigte, ölhaltige Druckluft wird
über den Eintritt in das Filterelement
geführt. Dadurch wird eine gleichmä-
ßige Anströmung des Filterelementes
erreicht, bei gleichzeitiger Reduzierung
der Strömungsgeschwindigkeit.
Anschließend durchströmt die Druckluft
das Feinfi lter-Schalldämpfer-Element,
in dem die Ölpartikel zu größeren Trop-
fen aufgrund des Coalesing-Effektes
formiert werden, und den äußeren
Schaumstoffmantel. Im Schaumstoff-
mantel sammeln sich die gefi lterten
Ölanteile und fl ießen von dort in die
Auffangschale.
Feststoffe werden im großen Hohlvolu-
men des Feinfi lter-Schalldämpfer-Ele-
ments gespeichert. Dadurch ist eine
hohe Standzeit bei geringem Druckab-
fall gegeben.
4
Filter-Schalldämpfer FSD
Aufbau

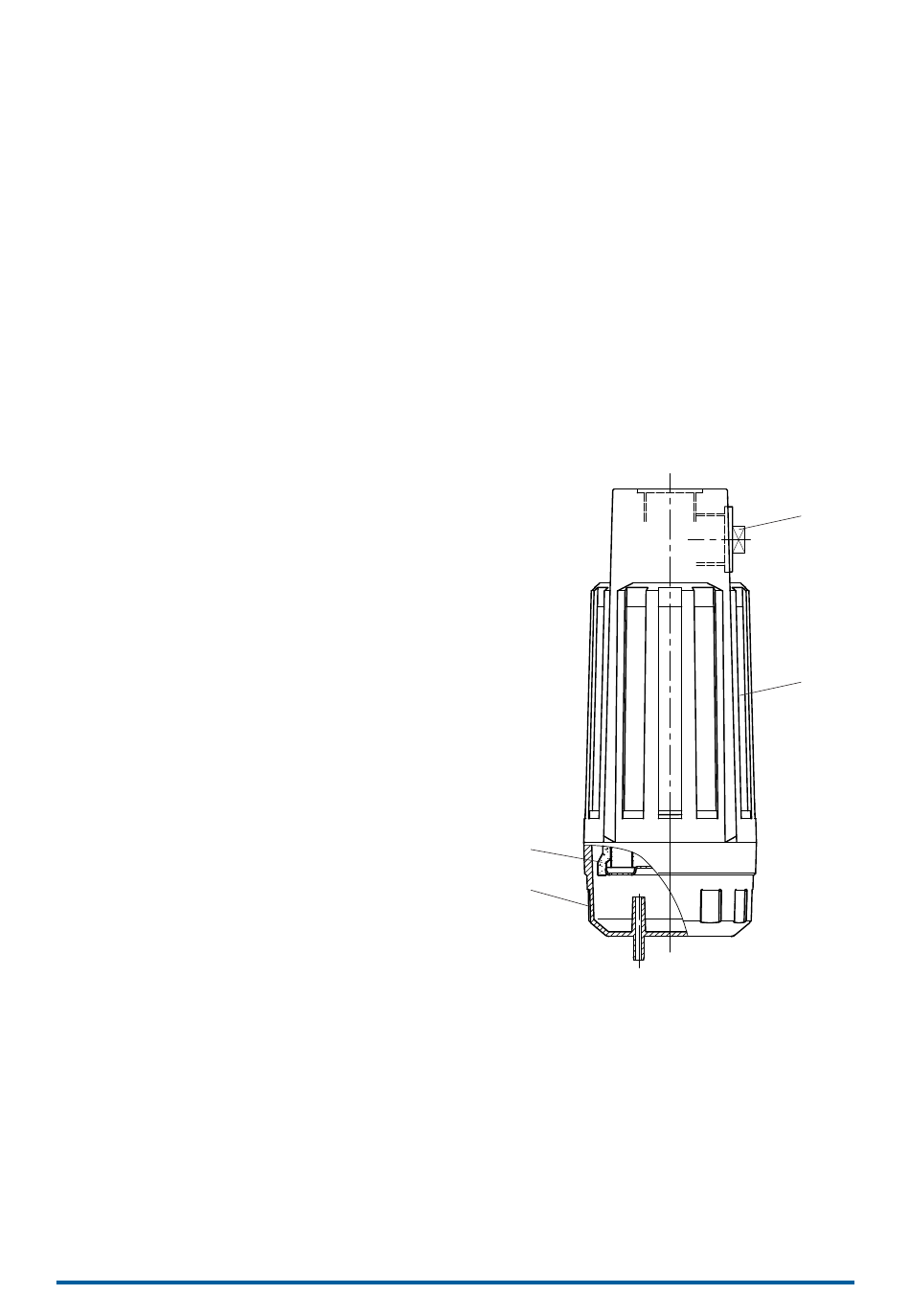

Feinfi lter-Schalldämpfer bestehen im
einzelnen aus:
❚ Gehäuse(1) Aluminiumdruckguss
schwarz einbrennlackiert
❚ Feinstfi lterelement 0,01 μm (2)
❚ Auffangschale (3) mit Steckan-
schluß für Schlauchinnendurchmes-
ser ø6
❚ Verschlußstopfen mit Bund (4)
2
3
