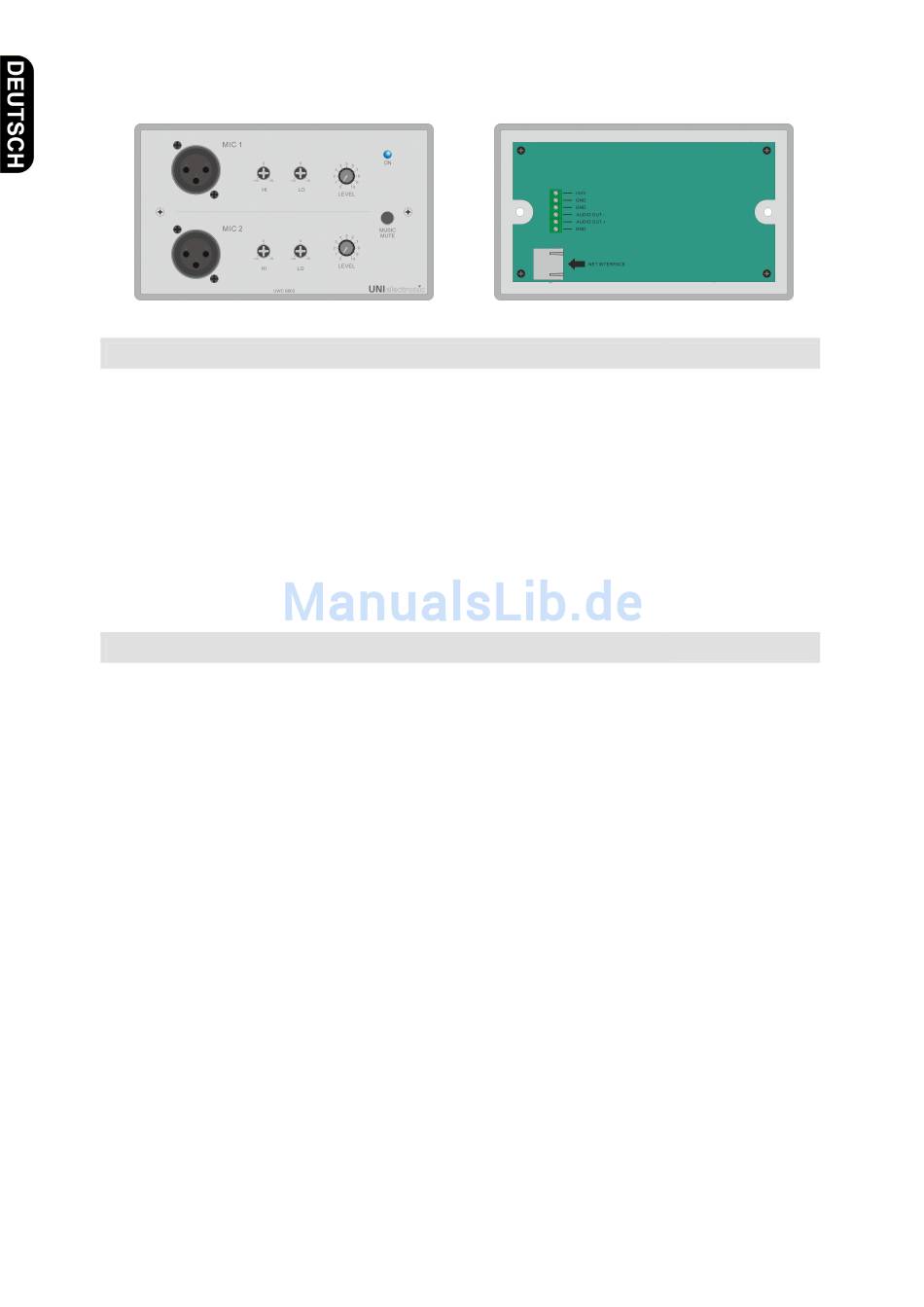

UWC 8803 Wandbedieneinheit
Anschluss
Vor dem Anschluss ist der UMM 8800 unbedingt auszuschalten.
Die Übertragung der Audiosignale erfolgt über ein RJ45 Kabel, zusätzlich steht ihnen an den
Anschlussklemmen AUDIO OUT + und AUDIO OUT – das Audiosignal der MIC Eingänge zur
Verfügung.
Verbinden Sie die RJ45 Buchse der Wandbedieneinheit, mit der REMOTE WALL CONTROL
Buchse der jeweiligen Zone.
Bei einer Leitungslänge von mehr als 150m kann es erforderlich sein, die Wandbedieneinheit
über die Schraubklemmen an der Rückseite mit einer separaten Betriebsspannung von 24V
DC zu versorgen.
Hierfür steht ihnen als optionales Zubehör, das Unterputz Netzteil UPS 8800 zur Verfügung.
Dieses kann durch seine geringen Abmessungen von 50x50x24mm in eine 55mm
Unterputzdose eingebaut werden.
Bedienung
An die MIC1 und MIC2 Audioeingänge können Sie ein Mikrofon anschließen, die
Eingangsempfindlichkeit dieser beiden Eingänge beträgt 10mV.
Die Lautstärke dieser Eingänge, können Sie mit dem neben den Eingangsbuchsen
befindlichen LEVEL Pegelsteller anpassen. Durch die Klangsteller HI / LO ist eine
Frequenzanpassung möglich.
Mit dem MUTE Schalter, können Sie die am UMM 8800 ausgewählt Signalquelle
stummschalten.
Das Audiosignal der MIC Eingänge wird immer dem Zonenausgang zugemischt.
Hinweise:
Am REMOTE SOURCE Anschluss des UMM 8800 liegt immer das Audiosignale der MIC Eingänge
der Wandbedieneinheit an.
Dieses kann beispielsweise durch eine externe Verbindung wieder in einen LINE Audioeingang des
UMM 8800 eingespeist werden.
Dadurch ist es möglich, die lokalen Eingänge der Wandbedieneinheit in allen Zonen zu nutzen.
4
