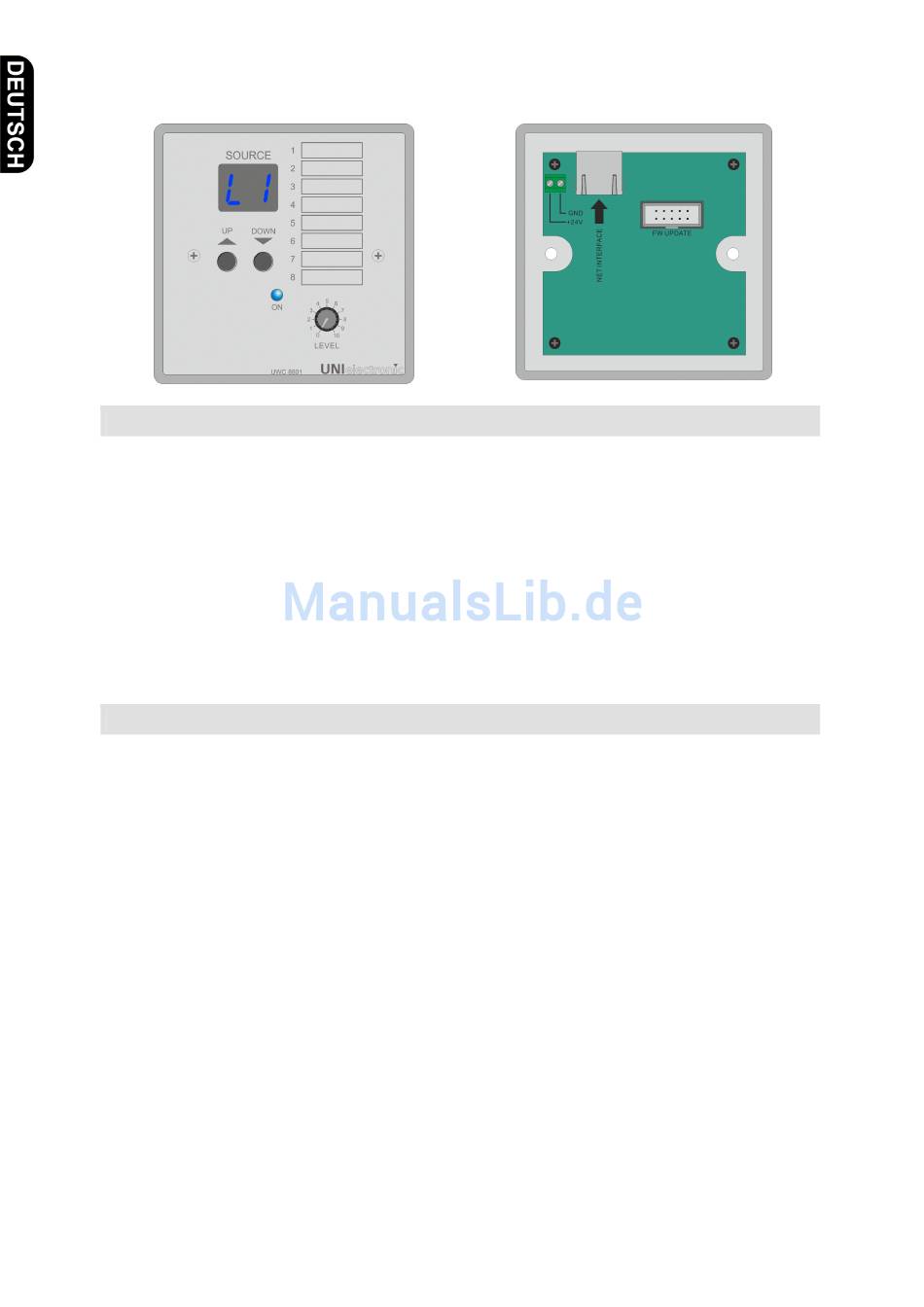

UWC 8801 Wandbedieneinheit
Anschluss
Vor dem Anschluss ist der UMM 8800 unbedingt auszuschalten.
Die Übertragung der Audio und Steuerungssignale erfolgt über ein RJ45 Kabel.
Verbinden Sie die RJ45 Buchse der Wandbedieneinheit mit der REMOTE WALL CONTROL
Buchse der jeweiligen Zone.
Um die Fernsteuerung zu ermöglichen, muss der ENABLE/DISABLE Tastschalter sich in der
ENABLE Position befinden.
Bei einer Leitungslänge von mehr als 150m kann es erforderlich sein, die Wandbedieneinheit
über die Schraubklemmen auf der Rückseite mit einer separaten Betriebsspannung von 24V
zu versorgen.
Hierfür steht ihnen als optionales Zubehör das Unterputz Netzteil UPS 8800 zur Verfügung.
Dieses kann durch seine geringen Abmessungen von 50x50x24mm in eine 55mm
Unterputzdose eingebaut werden.
Bedienung
Über die UP/ DOWN Tasten können Sie die gewünschte Signalquelle der Zone auswählen.
Mit dem LEVEL Pegelsteller können Sie die Lautstärke der ausgewählten Signalquelle
anpassen.
Eine Bedienung über die UP/DOWN Taster am UMM 8800 direkt, ist bei angeschlossenem
und aktiviertem REMOTE WALL CONTROL Eingang nicht möglich.
Hinweis:
Der LEVEL Pegelsteller der Wandbedieneinheit steuert den BGM Pegelsteller am UMM 8800.
2
