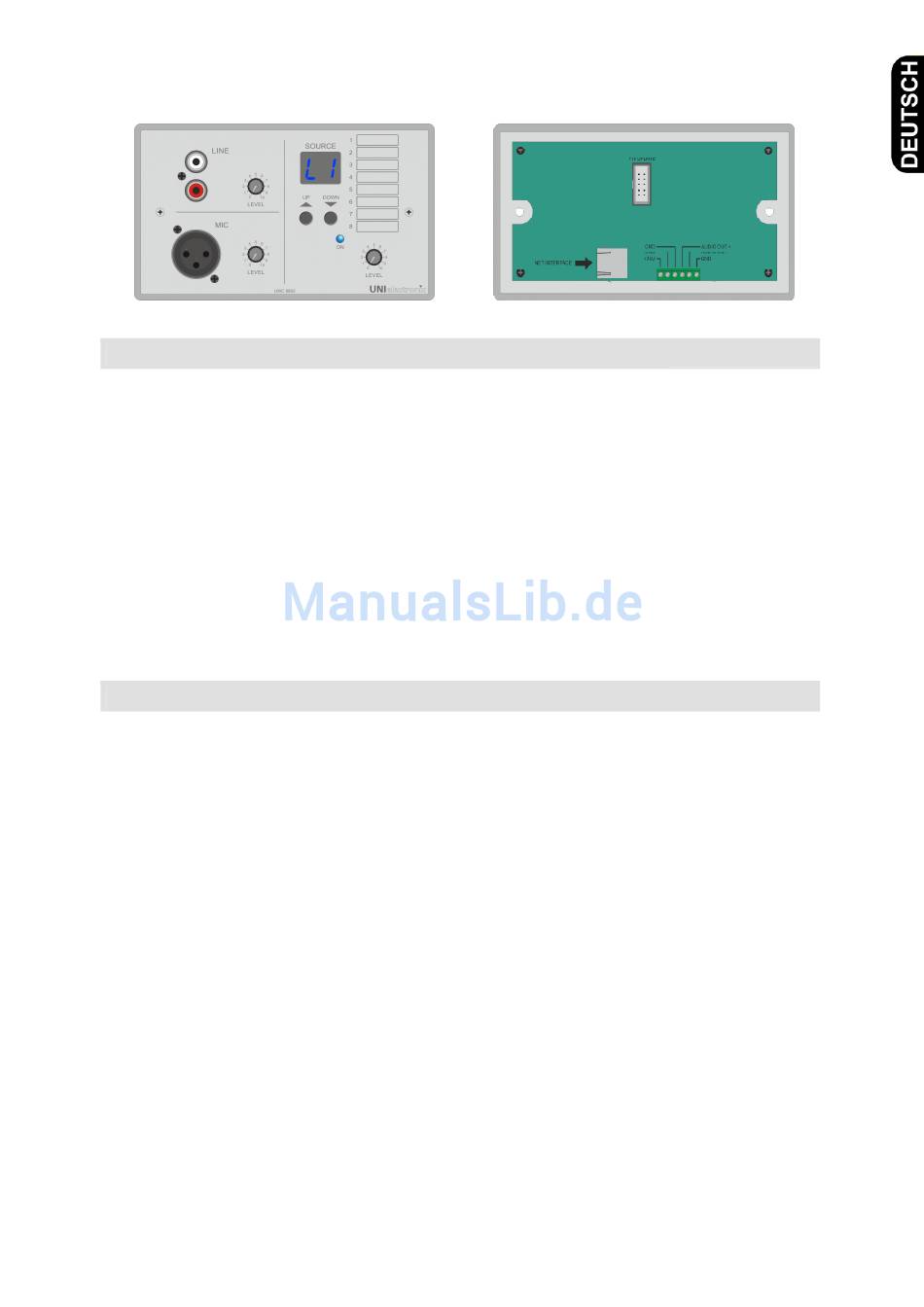

UWC 8802 Wandbedieneinheit
Anschluss
Vor dem Anschluss ist der UMM 8800 unbedingt auszuschalten.
Die Übertragung der Audio und Steuerungssignale erfolgt über ein RJ45 Kabel.
Zusätzlich steht ihnen an den Anschlussklemmen AUDIO OUT + und AUDIO OUT – die lokal
eingespeisten Audiosignale des LINE und MIC Eingangs zur Verfügung.
Verbinden Sie die RJ45 Buchse der Wandbedieneinheit mit der REMOTE WALL CONTROL
Buchse der jeweiligen Zone.
Um die Fernsteuerung zu ermöglichen, muss sich der ENABLE/DISABLE Tastschalter in der
ENABLE Position befinden.
Bei einer Leitungslänge von mehr als 150m kann es erforderlich sein, die Wandbedieneinheit
über die Schraubklemmen auf der Rückseite mit einer separaten Betriebsspannung von 24V
DC zu versorgen.
Hierfür steht ihnen als optionales Zubehör, das Unterputz Netzteil UPS 8800 zur Verfügung.
Dieses kann durch seine geringen Abmessungen von 50x50x24mm in eine 55mm
Unterputzdose eingebaut werden.
Bedienung
Über die UP/ DOWN Tasten können Sie die gewünschte Signalquelle der Zone auswählen.
Mit dem LEVEL Pegelsteller können Sie die Lautstärke der ausgewählten Signalquelle
anpassen.
Eine Bedienung über die UP/DOWN Taster am UMM 8800, ist bei angeschlossenem und
aktiviertem REMOTE WALL CONTROL Eingang nicht möglich.
Zusätzlich zu der Signalquellenauswahl können Sie ein Mikrofon sowie eine Line Quelle
anschließen.
Die Eingangsempfindlichkeit beträgt für den LINE Audioeingang 335mV, für den MIC
Audioeingang 10mV.
Mittels der neben den Eingangsbuchsen befindlichen Pegelsteller, können Sie die Lautstärke
für den entsprechenden Eingang anpassen.
Die Selektion der Eingänge erfolgt durch die UP/DOWN Tasten.
Hinweise:
Der LEVEL Pegelsteller der Wandbedieneinheit steuert den BGM Pegelsteller am UMM 8800.
Am REMOTE SOURCE Anschluss des UMM 8800 liegt immer (auch wenn eine andere Signalquelle
durch die UP/DOWN Taster ausgewählt ist), das Audiosignale der LINE und MIC Eingänge der
Wandbedieneinheit an.
Dieses kann beispielsweise durch eine externe Verbindung wieder in einen LINE Audioeingang des
UMM 8800 eingespeist werden.
Dadurch ist es möglich, die lokalen Eingänge der Wandbedieneinheit in allen Zonen zu nutzen.
3
