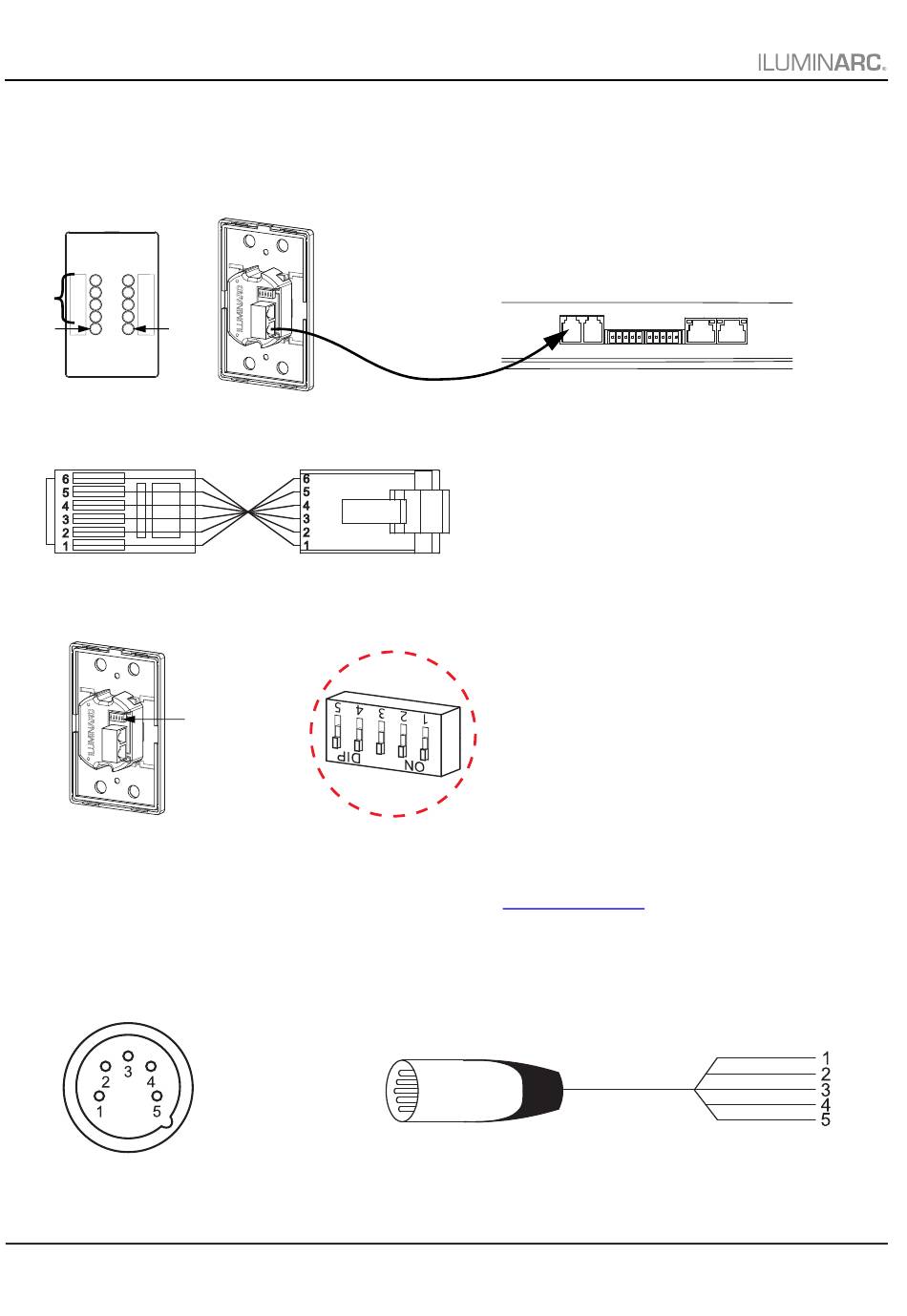

LΩGIC Wall Controller
Jeder LOGIC Wall Panel 16- Port wird mit einem Bedienfeld für die Wandmontage (LΩGIC Wall Controller) geliefert, das
in einen RJ12-Anschluss auf der Rückseite des Geräts eingesteckt wird.
•
Tasten 1 bis 8 lösen Wiedergabe der entsprechend aufgezeichneten Programme aus.
•
Tasten 9 und 10 erhöhen oder verringern die Helligkeit der angeschlossenen LΩGIC-Geräte.
•
5-Bit DIP-Schalter legen die Adresse des LΩGIC Wall Controller fest.
1–8
9
10
DMX-Verbindung
Der LOGIC Wall Panel 16- Port kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige Phoenix-Stecker
zum Einsatz kommt. Sie können sich eine Einführung in DMX unter
DMX-Anschluss
Der LOGIC Wall Panel 16- Port verfügt über einen DMX-512-Anschluss unter Verwendung eines 5-poligen Phoenix-
Steckverbinders. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der
Bedienungsanleitung.
DMX-Ausgang
33
DIP-Schalter
1. Erder
2. Daten -
3. Daten +
4. Nicht belegt
5. Nicht belegt
KURZANLEITUNG
RJ12 mit umgekehrter Verdrahtung
DIP-Schalter verwenden eine
binaire Adressierung
5=1
4=2
3=4
2=8
1=16
www.iluminarc.com
Signalanschluss
5-1 (ON)
4-0
Beispiel:
3-1 (ON) = 00101 = 5
2-0
1-0
herunterladen.
LOGIC Wall Panel 16- Port KA Rev. 1
