Iluminarc LOGICWALLPANEL16PORT Kurzanleitung Seite 12

ES

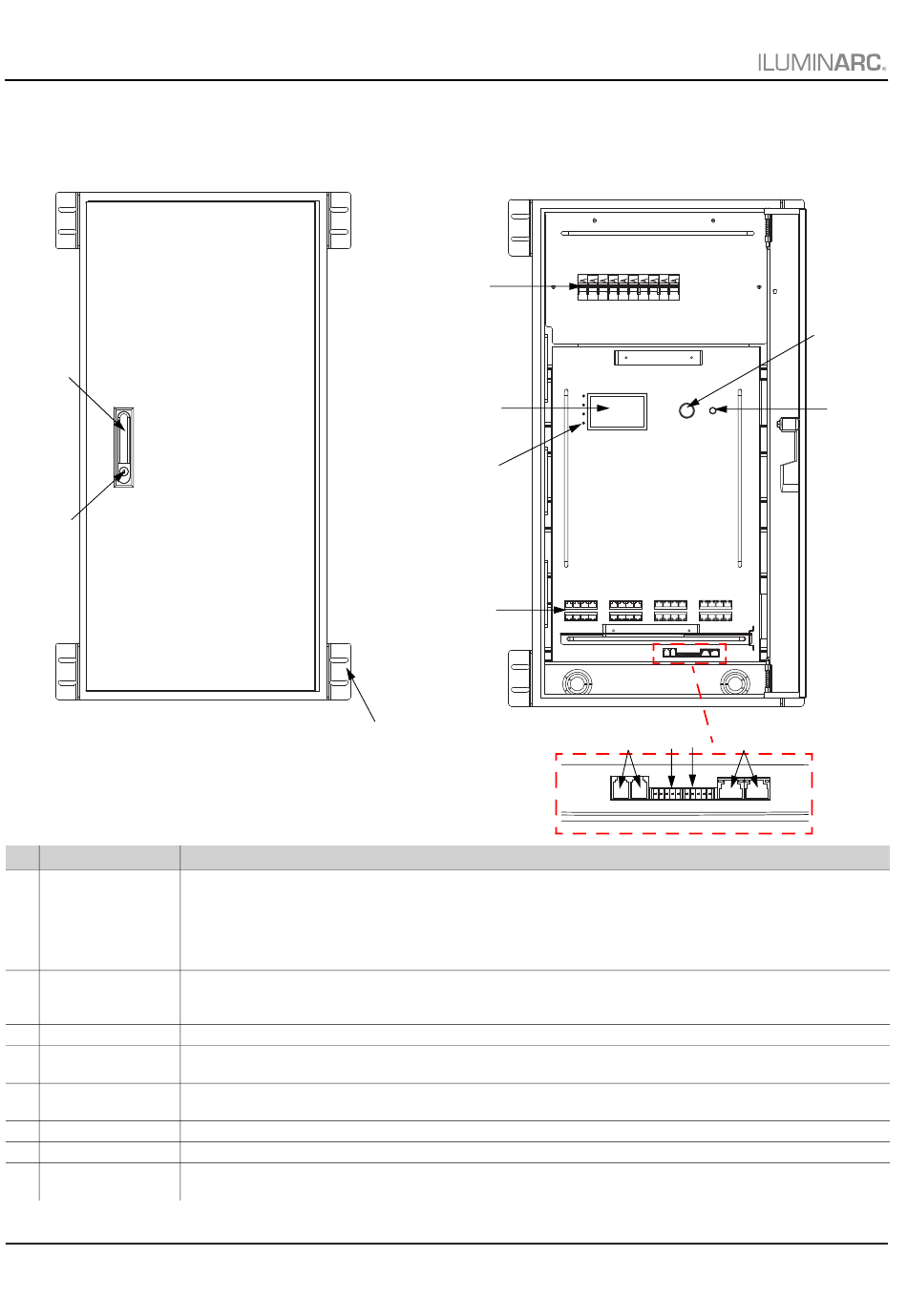

Vista general del producto
Vista frontal
Puerta cerrada
Tirador
de
puerta
Cerradura
# Nombre
1 LED indicators
2 MENU/ENTER
3 <BACK> button Sale del menú o función actual
LOGIC FIXTURE
4
OUTPUTS
WALL CON
5
OUTPUT 1/2
6 DMX IN
7 DMX THRU
NETWORK IN/
8
THRU
11
GUÍA DE REFERENCIA RÁPIDA
Bastidor/ orejetas de montaje
Función
POWER: verde, indica conexión de alimentación
NET: amarillo, indica conexión Ethernet
ACT: blanco, indica señal del controlador
ERROR/ALERT: Los dispositivos desconectados hacen que se encienda este LED, entre otras
alertas.rojo, indica un error (ver Warning Messages en el menú)
Gire para desplazarse hacia adelante o hacia atrás por la lista de menú, y aumente o disminuya
un valor numérico seleccionado. Pulse para habilitar la opción de menú actualmente visualizada
o configurar el valor seleccionado actualmente dentro de la función seleccionada.
Conector RJ45 POE IEEE 802.3bt para productos LΩGIC de salida.
Conector RJ12 para LΩGIC Wall Controller
Conector Phoenix de 5 pines para entrada DMX
Conector Phoenix de 5 pines para salida DMX
Conectores RJ45 para entrada y paso de Ethernet
Disyuntores
LCD Display
1
4
Puerta abierta
5 6 7
8
LOGIC Wall Panel 16- Port GRR Rev. 1
2
3
