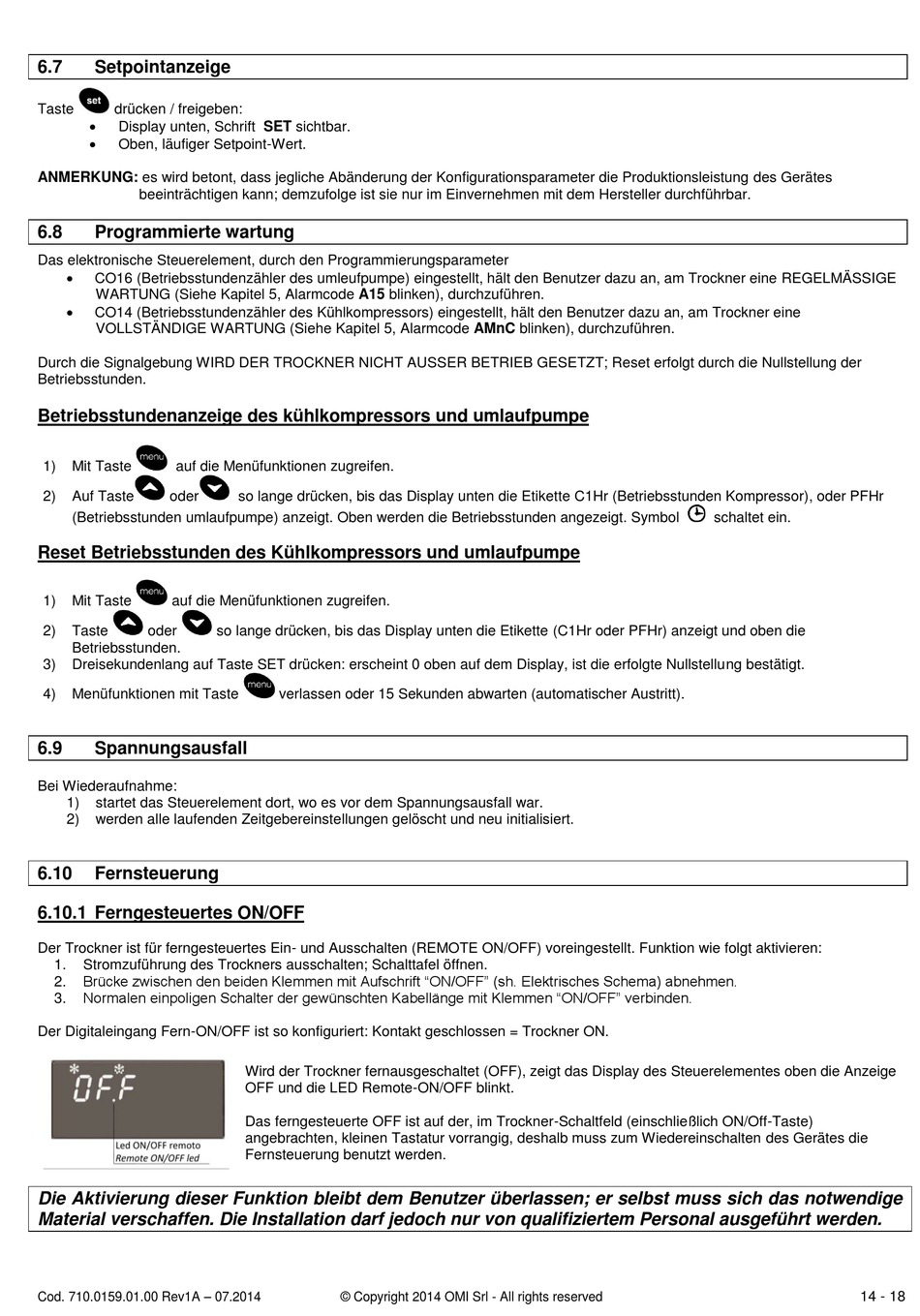

Setpointanzeige; Programmierte Wartung; Spannungsausfall; Fernsteuerung - omi ESD Serie Bedienerhandbuch

6.7

Setpointanzeige

Taste drücken / freigeben:

Display unten, Schrift SET sichtbar.

Oben, läufiger Setpoint-Wert.
ANMERKUNG: es wird betont, dass jegliche Abänderung der Konfigurationsparameter die Produktionsleistung des Gerätes
beeinträchtigen kann; demzufolge ist sie nur im Einvernehmen mit dem Hersteller durchführbar.
6.8

Programmierte wartung

Das elektronische Steuerelement, durch den Programmierungsparameter

CO16 (Betriebsstundenzähler des umleufpumpe) eingestellt, hält den Benutzer dazu an, am Trockner eine REGELMÄSSIGE
WARTUNG (Siehe Kapitel 5, Alarmcode A15 blinken), durchzuführen.

CO14 (Betriebsstundenzähler des Kühlkompressors) eingestellt, hält den Benutzer dazu an, am Trockner eine
VOLLSTÄNDIGE WARTUNG (Siehe Kapitel 5, Alarmcode AMnC blinken), durchzuführen.
Durch die Signalgebung WIRD DER TROCKNER NICHT AUSSER BETRIEB GESETZT; Reset erfolgt durch die Nullstellung der
Betriebsstunden.
Betriebsstundenanzeige des kühlkompressors und umlaufpumpe
1) Mit Taste auf die Menüfunktionen zugreifen.
2) Auf Taste oder
(Betriebsstunden umlaufpumpe) anzeigt. Oben werden die Betriebsstunden angezeigt. Symbol
Reset Betriebsstunden des Kühlkompressors und umlaufpumpe
1) Mit Taste auf die Menüfunktionen zugreifen.
2) Taste oder
Betriebsstunden.
3) Dreisekundenlang auf Taste SET drücken: erscheint 0 oben auf dem Display, ist die erfolgte Nullstellung bestätigt.
4) Menüfunktionen mit Taste
6.9

Spannungsausfall

Bei Wiederaufnahme:
1) startet das Steuerelement dort, wo es vor dem Spannungsausfall war.
2) werden alle laufenden Zeitgebereinstellungen gelöscht und neu initialisiert.
6.10

Fernsteuerung

6.10.1 Ferngesteuertes ON/OFF

Der Trockner ist für ferngesteuertes Ein- und Ausschalten (REMOTE ON/OFF) voreingestellt. Funktion wie folgt aktivieren:
1. Stromzuführung des Trockners ausschalten; Schalttafel öffnen.
Brücke zwischen den beiden Klemmen mit Aufschrift "ON/OFF" (sh. Elektrisches Schema) abnehmen.
2.
Normalen einpoligen Schalter der gewünschten Kabellänge mit Klemmen "ON/OFF" verbinden.
3.
Der Digitaleingang Fern-ON/OFF ist so konfiguriert: Kontakt geschlossen = Trockner ON.
Die Aktivierung dieser Funktion bleibt dem Benutzer überlassen; er selbst muss sich das notwendige
Material verschaffen. Die Installation darf jedoch nur von qualifiziertem Personal ausgeführt werden.
Cod. 710.0159.01.00 Rev1A – 07.2014
so lange drücken, bis das Display unten die Etikette C1Hr (Betriebsstunden Kompressor), oder PFHr
so lange drücken, bis das Display unten die Etikette (C1Hr oder PFHr) anzeigt und oben die
verlassen oder 15 Sekunden abwarten (automatischer Austritt).
Wird der Trockner fernausgeschaltet (OFF), zeigt das Display des Steuerelementes oben die Anzeige
OFF und die LED Remote-ON/OFF blinkt.
Das ferngesteuerte OFF ist auf der, im Trockner-Schaltfeld (einschließlich ON/Off-Taste)
angebrachten, kleinen Tastatur vorrangig, deshalb muss zum Wiedereinschalten des Gerätes die
Fernsteuerung benutzt werden.
© Copyright 2014 OMI Srl - All rights reserved
schaltet ein.
14 - 18
