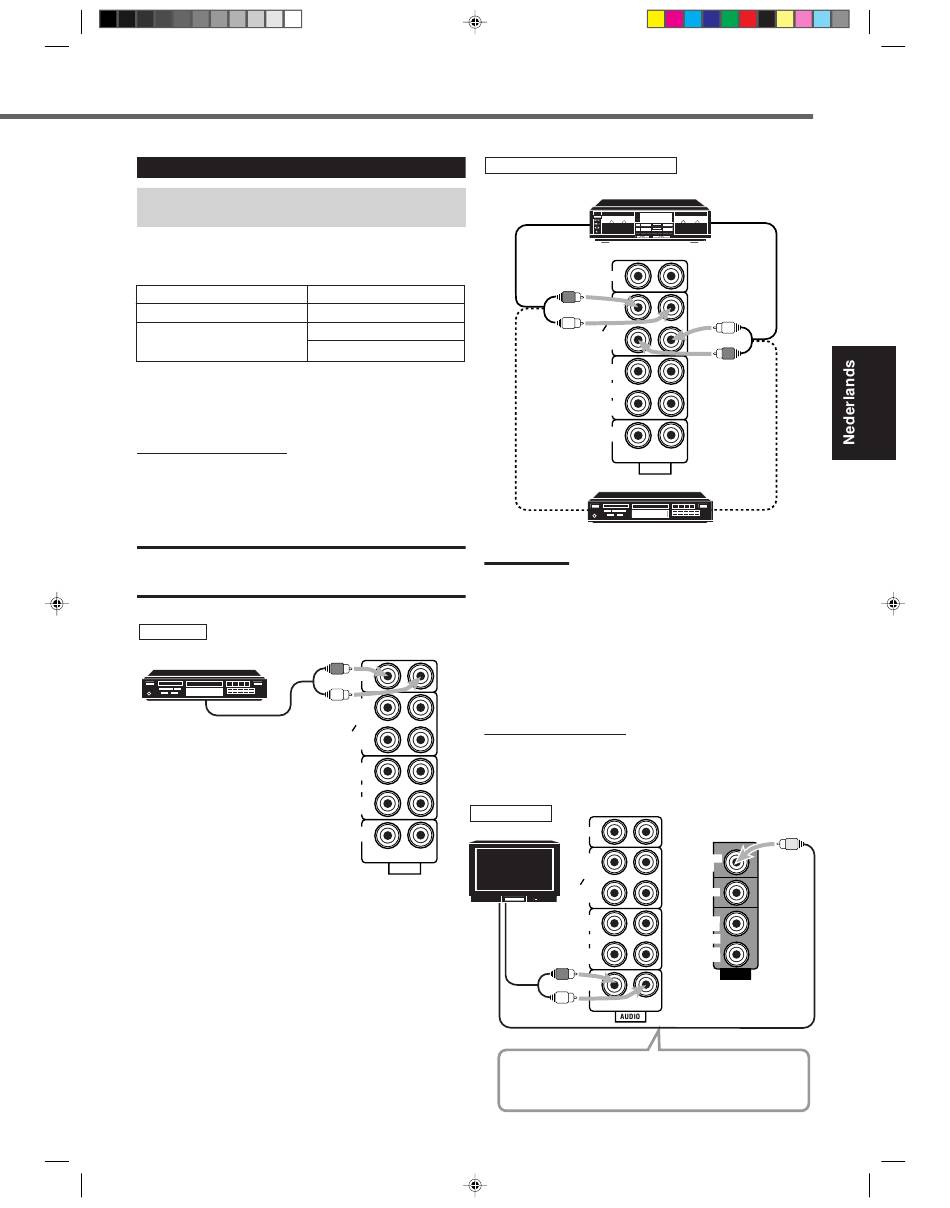

Andere apparatuur aansluiten

Schakel de spanning van alle componenten uit alvorens
verbindingen.
Als u kunnen de volgende apparaten op de ontvanger worden
aangesloten. Raadpleeg ook de handleidingen die bij de andere
apparatuur werden meegeleverd.
Geluidsapparatuur
• CD-speler*
• Cassettedeck
of CD-recorder*
* U kunt deze apparatuur aansluiten volgens de methode die in de
paragraaf "Analoge aansluitingen" (hieronder) en in de paragraaf
"Digitale aansluitingen" (zie bladzijde 7) staat beschreven.

Analoge aansluitingen

Geluidsapparatuur aansluiten
Gebruik voor het aansluiten van geluidsapparatuur kabels met
RCA-pinstekers (niet bijgeleverd).
Sluit de witte steker aan op de linker audio-uitgang en de rode steker
op de rechter audio-uitgang.
LET OP:
Als u een geluidsversterker zoals een grafische equalizer tussen een
afspeelbron en deze ontvanger aansluit, kan de audio-uitvoer van de
ontvanger worden vervormd.
CD-speler
CD-speler
Naar de audio-uitgang
NL01-07.RX-5020RBK&5022RSL[E]f 6
Beeldapparatuur
• TV*
• Videorecorder
• DVD-speler*
Opmerking:
Op de uitgang TAPE/CDR kunt u een cassettedeck of een CD-
recorder aansluiten. Als u een CD-recorder op de uitgang TAPE/CDR
aansluit, moet u de naam van de afspeelbron wijzigen in "CDR". De
naam van de afspeelbron wordt op de display weergegeven. Meer
informatie treft u aan zie bladzijde 8.
Indien uw geluidsapparatuur beschikt over een COMPU LINK-
uitgang
CD
Zie ook bladzijde 27 voor uitgebreide informatie over deze
aansluiting en het COMPU LINK-afstandsbedieningssysteem.
OUT
(REC)
TAPE
Beeldapparatuur aansluiten
CDR
IN
(PLAY)
Gebruik voor het aansluiten van geluidsapparatuur kabels met
RCA-pinstekers (niet bijgeleverd).
OUT
(REC)
Sluit de witte steker aan op de linker audio-uitgang, de rode steker
VCR
op de rechter audio-uitgang, en de gele steker op de video-uitgang.
IN
(PLAY)
TV SOUND
RIGHT LEFT
AUDIO
Cassettedeck of CD-recorder
Cassettedeck
Naar de
audio-ingang
PHONO
CD
CD
OUT
(REC)
TAPE
CDR
IN
(PLAY)
OUT
(REC)
VCR
IN
(PLAY)
TV SOUND
RIGHT LEFT
AUDIO
Naar de
CD-recorder
audio-ingang
TV
TV
CD
OUT
(REC)
TAPE
CDR
IN
(PLAY)
Naar de
OUT
(REC)
audio-
VCR VCR
uitgang
IN
(PLAY)
TV SOUND
RIGHT LEFT
Naar de video-ingang
Sluit de TV aan op de uitgang MONITOR OUT als u beelden
van andere aangesloten beeldapparaten op de TV wilt
kunnen bekijken.
02.2.7, 0:34 PM
Naar de
audio-uitgang
Naar de
audio-uitgang
MONITOR
OUT
DVD
OUT
(REC)
VCR
IN
(PLAY)
VIDEO
6
