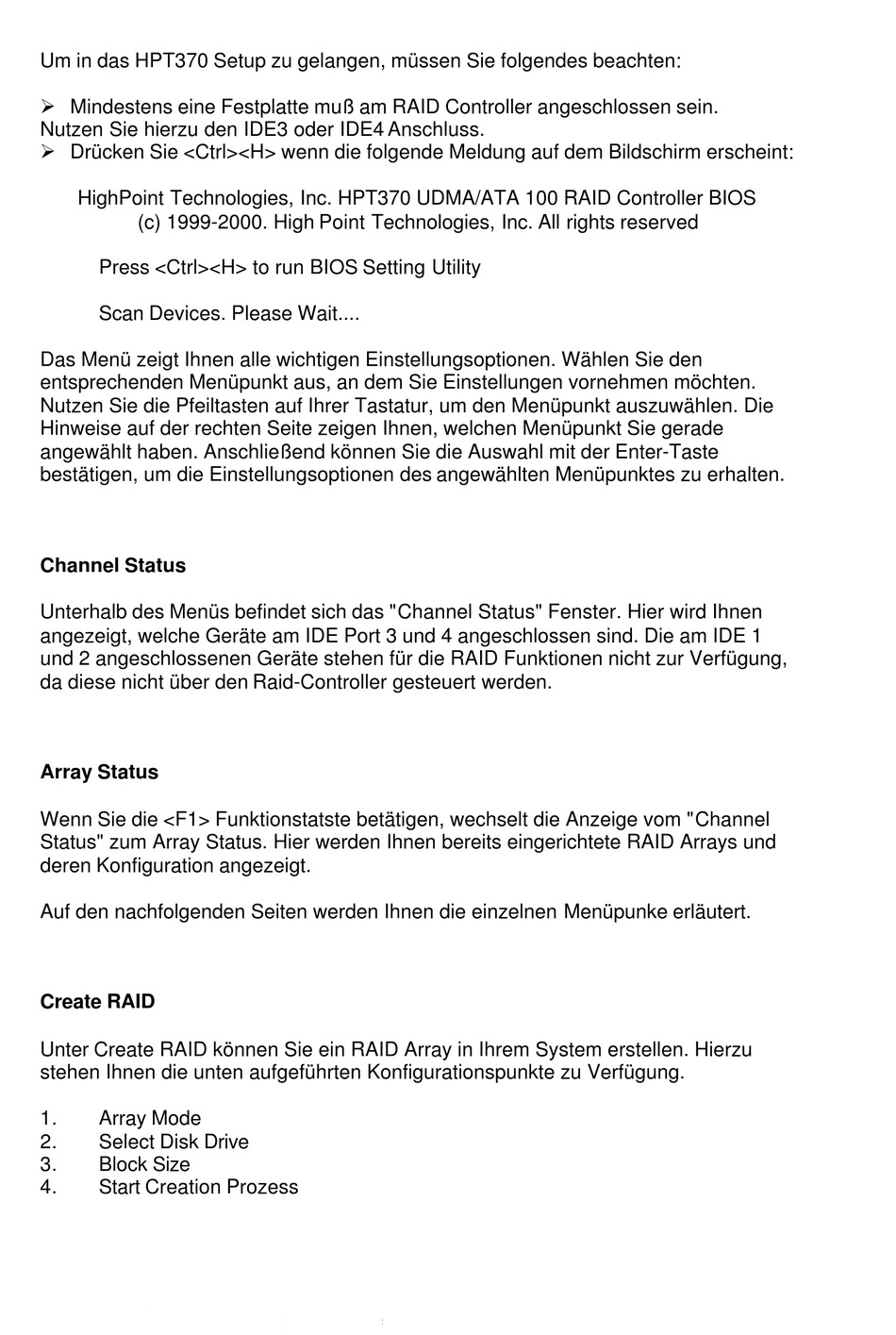

CHAINTECH ATA100-RAID Bedienungsanleitung Seite 5

Um in das HPT370 Setup zu gelangen, müssen Sie folgendes beachten:
Ø Mindestens eine Festplatte muß am RAID Controller angeschlossen sein.
Nutzen Sie hierzu den IDE3 oder IDE4 Anschluss.
Ø Drücken Sie <Ctrl><H> wenn die folgende Meldung auf dem Bildschirm erscheint:
HighPoint Technologies, Inc. HPT370 UDMA/ATA 100 RAID Controller BIOS
(c) 1999-2000. High Point Technologies, Inc. All rights reserved
Press <Ctrl><H> to run BIOS Setting Utility
Scan Devices. Please Wait....
Das Menü zeigt Ihnen alle wichtigen Einstellungsoptionen. Wählen Sie den
entsprechenden Menüpunkt aus, an dem Sie Einstellungen vornehmen möchten.
Nutzen Sie die Pfeiltasten auf Ihrer Tastatur, um den Menüpunkt auszuwählen. Die
Hinweise auf der rechten Seite zeigen Ihnen, welchen Menüpunkt Sie gerade
angewählt haben. Anschließend können Sie die Auswahl mit der Enter-Taste
bestätigen, um die Einstellungsoptionen des angewählten Menüpunktes zu erhalten.
Channel Status
Unterhalb des Menüs befindet sich das "Channel Status" Fenster. Hier wird Ihnen
angezeigt, welche Geräte am IDE Port 3 und 4 angeschlossen sind. Die am IDE 1
und 2 angeschlossenen Geräte stehen für die RAID Funktionen nicht zur Verfügung,
da diese nicht über den Raid-Controller gesteuert werden.
Array Status
Wenn Sie die <F1> Funktionstatste betätigen, wechselt die Anzeige vom "Channel
Status" zum Array Status. Hier werden Ihnen bereits eingerichtete RAID Arrays und
deren Konfiguration angezeigt.
Auf den nachfolgenden Seiten werden Ihnen die einzelnen Menüpunke erläutert.
Create RAID
Unter Create RAID können Sie ein RAID Array in Ihrem System erstellen. Hierzu
stehen Ihnen die unten aufgeführten Konfigurationspunkte zu Verfügung.
1. Array Mode
2. Select Disk Drive
3. Block Size
4. Start Creation Prozess
