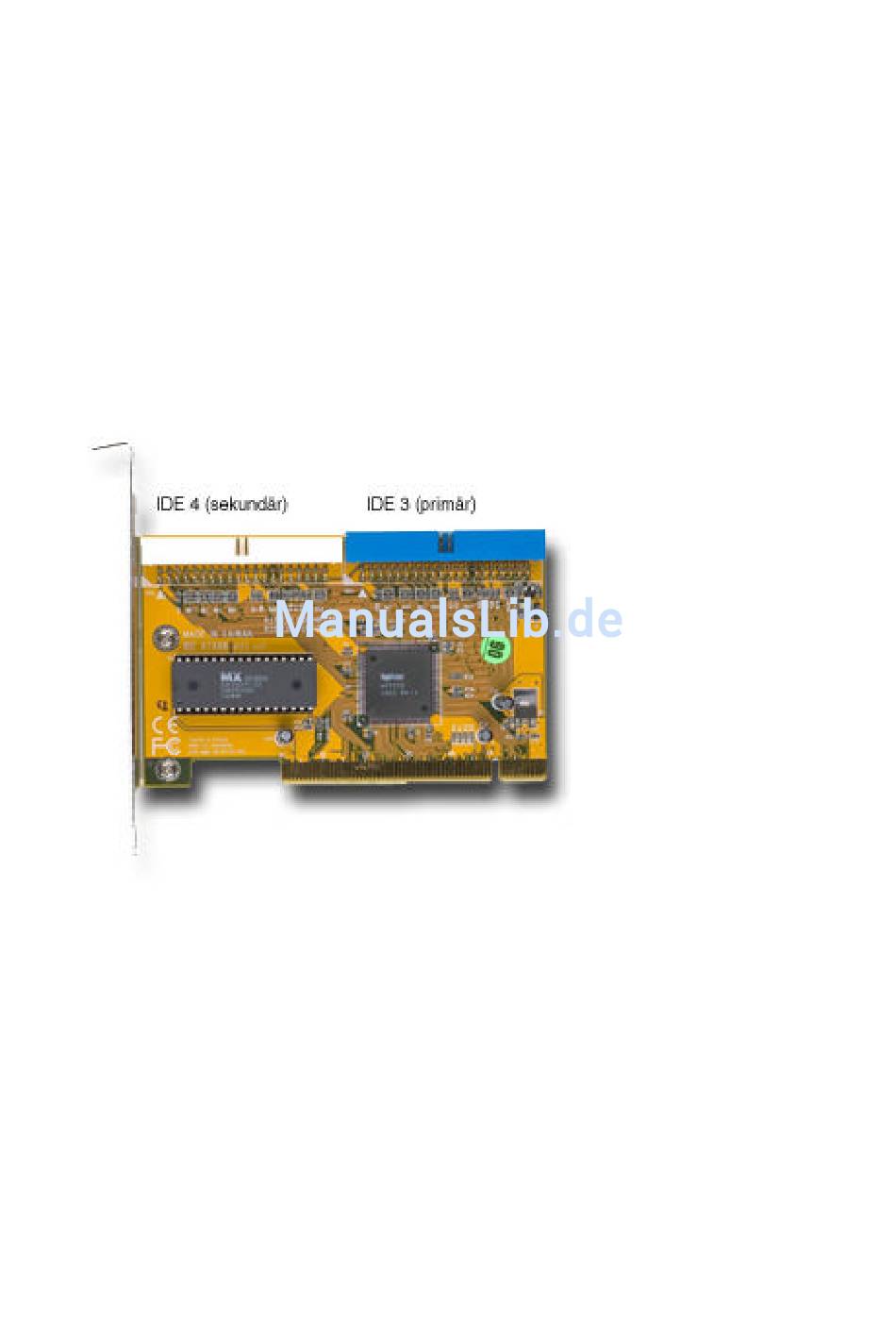

Bedienungsanleitung Chaintech ATA100-RAID Controller
Verpackungsinhalt:
• ATA100-RAID Controller
• ATA100-Kabel
• Treiberdiskette
• Bedienungsanleitung
Technische Daten:
Chipsatz:
Unterstützte IDE-Typen:
IDE-Bus-Transfer:
Datentransfer:
Raid-Level;
IDE-Kanäle:
Maximale Platten:
HPT 370 Ultra DMA/RAID Controller
DIE PIO, DMA, Multi-Word DMA, Ultra DMA 33, Ultra
DAM 66, Ultra DMA 100
Sync: 66MB/sek. (mit Ultra ATA/66-Geräten)
Sync: 100MB/sek. (mit Ultra ATA/100-Geräten)
133MB/sek (32-bit PCI)
0 / 1 / 0+1
2
4
Werbung
Inhaltszusammenfassung für CHAINTECH ATA100-RAID
- Seite 1 Bedienungsanleitung Chaintech ATA100-RAID Controller Verpackungsinhalt: • ATA100-RAID Controller • ATA100-Kabel • Treiberdiskette • Bedienungsanleitung Technische Daten: Chipsatz: HPT 370 Ultra DMA/RAID Controller Unterstützte IDE-Typen: DIE PIO, DMA, Multi-Word DMA, Ultra DMA 33, Ultra DAM 66, Ultra DMA 100 IDE-Bus-Transfer: Sync: 66MB/sek. (mit Ultra ATA/66-Geräten) Sync: 100MB/sek.
- Seite 2 Einführung Raid steht für: Redundant Array of Independent Disks - wobei man anstatt "independent" auch "inexpensive" verwenden könnte - bedeutet nichts anderes, als dass der Ausfall eines Einzellaufwerks weder zu einem Ausfall des Gesamtsystems noch zur Betriebsunterbrechung oder sogar zum Datenverlust führt. Dies wird erreicht, indem man mehrere Techniken einsetzt wie Mirroring (Spiegelung von zwei oder mehreren Platten an dem selben Controller) Duplexing (dito, jedoch mit verschiedenen Controllern) und...
- Seite 3 Einbau: Öffnen Sie zum Einbau Ihres ATA100-RAID Controllers das Gehäuse Ihres Computers. Schalten Sie in jedem Fall vor dem Öffnen den Computer aus und ziehen den Netzstecker. Den Controller können Sie in einem beliebigen freien busmasterfähigen 32 Bit PCI-Slot installieren.
- Seite 4 Treiberinstallation: Windows 95 / 98 / ME / 2000 / NT Nachdem Sie den RAID Controller ordnungsgemäß eingebaut haben und den Computer wieder einschalten, findet das Betriebssystem während des Bootvorganges einen PCI-Controller. Eine Dialogbox öffnet sich, der Treiber kann nun wie folgt installiert werden: 1.
- Seite 5 Um in das HPT370 Setup zu gelangen, müssen Sie folgendes beachten: Ø Mindestens eine Festplatte muß am RAID Controller angeschlossen sein. Nutzen Sie hierzu den IDE3 oder IDE4 Anschluss. Ø Drücken Sie <Ctrl><H> wenn die folgende Meldung auf dem Bildschirm erscheint: HighPoint Technologies, Inc.
- Seite 6 Array Mode Der erste Schritt bei der Einrichtung eines RAID Arrays, ist die Auswahl des Array Modus. Der RAID Controller bietet Ihnen 3 RAID Modi an. Wählen Sie den gewünschten Modus aus. Genauere Informationen finden zu Beginn des Handbuches. Striping (MODE 0) Diser Modus benötigt zwei oder mehr Festplatten.
- Seite 7 Start Creation Process Dies ist der letzte Schritt bei der Installation Ihres RAID Systems. Wenn Sie Ihre Einstellungen bezüglich des RAID Modus, und der Auswahl der Festplatten bestätigt haben, starten Sie den Vorgang. Bedenken Sie, dass sämtliche Daten auf der Festplatte gelöscht werden.
- Seite 8 Select Target Unter diesem Menüpunkt wählen Sie das Ziellaufwerk aus, auf dem Sie die Kopie erstellen wollen. Bedenken Sie dass alle Daten auf dieser Festplatte gelöscht werden. Start Duplication Process Mit dieser Option starten Sie den Kopiervorgang. Je nach Größe der zu kopierenden Festplatte kann dies einige Zeit dauern.
- Seite 9 Set Drive Mode Der Drive Mode dient der Einstellung des Datentransfer Modus, für die an dem RAID Controller angeschlossenen Festplatten. Nach der Auswahl dieses Menüpunktes öffnet sich das "Channel Status" Fenster. Verwenden Sie die Pfeiltasten Ihrer Tastatur, um die gewünschte Festplatte im "Channel Status" Fenster auszuwählen. Mit der <ENTER>...
