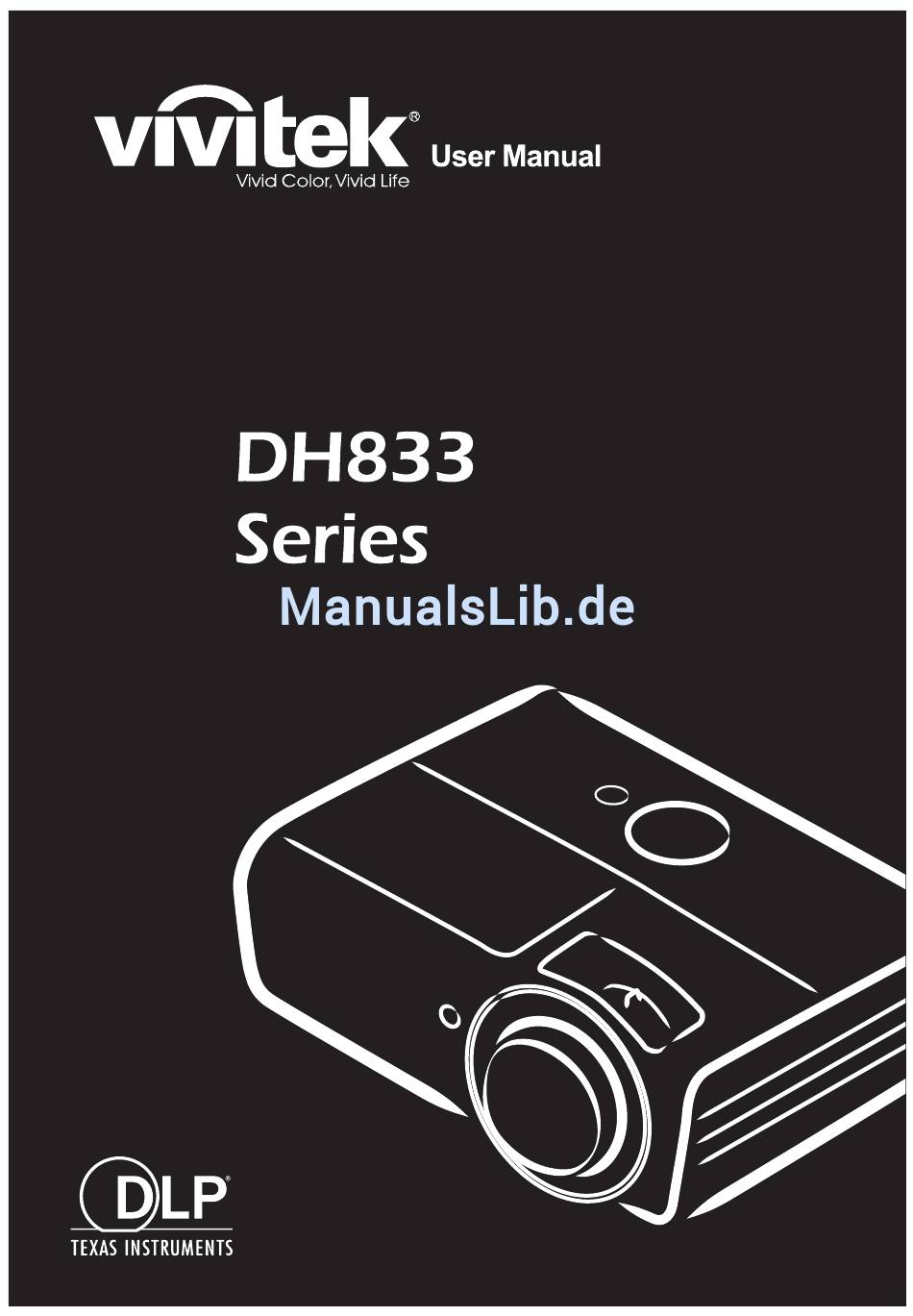

Vivitek DH833 Series Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Vivitek Anleitungen
  4. Beamer
  5. DH833 Series
  6. Benutzerhandbuch

Vivitek DH833 Series Benutzerhandbuch

Dlp-projektor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vivitek DH833 Series

Inhaltszusammenfassung für Vivitek DH833 Series

  • Seite 2: Haftungsausschlusserklärung

    Copyright Dieses Dokument ist einschließlich aller Fotos, Abbildungen und der gesamten Software nach internationalen Urheberrechtsgesetzen geschützt, alle Rechte bleiben vorbehalten. Weder dieses Benutzerhandbuch noch das im Benutzerhandbuch enthaltene Material darf ohne die schriftliche Genehmigung des Autors reproduziert werden. © Copyright 2015 Haftungsausschlusserklärung Die in diesem Dokument enthaltenen Informationen können ohne Ankündigung geändert werden.

  • Seite 3: Wichtige Sicherheitsinformationen

    DLP-Projektor - Benutzerhandbuch Wichtige Sicherheitsinformationen ！ Wichtig: Lesen Sie sich diesen Abschnitt unbedingt durch, bevor Sie den Projektor benutzen. Diese Sicherheits- und Bedienungsanweisungen sollen sicherstellen, dass der Projektor über einen langen Zeitraum sicher benutzt werden kann. Bewahren Sie dieses Benutzerhandbuch zum späteren Nachlesen auf.
  • Seite 4 Vorwort Aufstellhinweise für den Projektor  Stellen Sie den Projektor waagerecht auf. Der Neigungswinkel des Projektors darf 15 Grad nicht übersteigen, auch sollte der Projektor nicht anders als per Tisch- oder Deckenmontage installiert werden; andernfalls könnten die Lampenlebenszeit dramatisch sinken und andere unvorhersehbare Schäden auftreten.

  • Seite 5: Installationsort Prüfen

    DLP-Projektor - Benutzerhandbuch Installationsort prüfen  Verwenden Sie zur Stromversorgung eine Steckdose mit 3 Kontakten (mit Erdungsleiter). Dies gewährleistet die Erdung und ausgeglichene Bezugsmasse für alle Geräte im Projektorsystem.  Verwenden Sie das mit dem Projektor gelieferte Netzkabel. Falls das Kabel verlorengehen sollte, kann ein anderes geeignetes Netzkabel mit 3 Kontakten (mit Erdungsleiter) eingesetzt werden;...

  • Seite 6: Stromsicherheit

    Vorwort Stromsicherheit  Verwenden Sie nur das mitgelieferte Stromkabel.  Stellen Sie nichts auf das Stromkabel. Verlegen Sie das Stromkabel so, dass niemand darüber laufen muss.  Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie sie über einen längeren Zeitraum nicht benutzen.

  • Seite 7: Die Wichtigsten Leistungsmerkmale

    DLP-Projektor - Benutzerhandbuch Die wichtigsten Leistungsmerkmale  Leicht, einfach einzupacken und zu transportieren.  Kompatibel mit den wichtigsten Videonormen wie NTSC, PAL und SECAM.  Große Helligkeit für Präsentationen bei Tageslicht und in beleuchteten Räumen.  Unterstützt Auflösungen bis UXGA mit 16,7 Millionen Farben und liefert scharfe, klare Bilder.

  • Seite 8: Inhaltsverzeichnis

    Vorwort Inhaltsverzeichnis ERSTE SCHRITTE ..............................1 ..............................1 IEFERUMFANG Ü ..................2 BERSICHT ÜBER DIE OMPONENTEN DES ROJEKTORS Ansicht von vorne rechts ..........................2 Ansicht von oben –Bedienfeldtasten und LEDs ....................3 Ansicht von hinten ............................4 Ansicht von unten ............................6 ..........................
  • Seite 9 DLP-Projektor - Benutzerhandbuch SPEZIFIKATIONEN ............................. 58 ..............................58 PEZIFIKATIONEN ....................59 ROJEKTIONSABSTAND VS ROJEKTIONSGRÖßE Tabelle mit Projektionsabstand und Größe ....................59 ............................60 AKTMODUS ABELLE ..........................62 ROJEKTORABMESSUNGEN RICHTLINIENKONFORMITÄT ..........................63 FCC-H ..............................63 INWEIS ................................63 ANADA .......................... 63 ICHERHEITSZERTIFIZIERUNGEN ANHANG I ................................

  • Seite 10: Erste Schritte

    DLP-Projekor – Benutzerhandbuch RSTE CHRITTE Lieferumfang Packen Sie den Projektor vorsichtig aus und prüfen Sie, ob folgende Komponenten enthalten sind: DLP-P ROJEKTOR RGB-K ERNBEDIENUNG ABEL ETZKABEL AAA-B MIT ZWEI ATTERIEN CD-ROM CHNELLSTARTANLEITUNG ARANTIEKARTE DIESE EDIENUNGSANLEITUNG Wenden Sie sich umgehend an Ihren Händler, falls etwas fehlen oder beschädigt sein sollte bzw. das Gerät nicht funktioniert.

  • Seite 11: Übersicht Über Die Komponenten Des Projektors

    DLP-Projekor – Benutzerhandbuch Übersicht über die Komponenten des Projektors Ansicht von vorne rechts OMPONENTE ESCHREIBUNG IEHE EITE IR-Empfänger Zum Empfang des IR-Signals der Fernbedienung Objektiv Projektionsobjektiv Siehe Ansicht von oben – Bedienfeldtasten und Funktionstasten LEDs Fokusring Zum Scharfstellen des projizierten Bildes Zoomring Zum Vergrößern des projizierten Bildes ！...

  • Seite 12: Ansicht Von Oben -Bedienfeldtasten Und Leds

    DLP-Projekor – Benutzerhandbuch Ansicht von oben –Bedienfeldtasten und LEDs OMPONENTE ESCHREIBUNG IEHE EITE Zur Navigation und Einstellungsänderung im OSD. ▲ (Aufwärtspfeil) / Keystone Schnellmenü – für Trapezkorrektur-Lautstärke- (Trapezkorrektur) Digitalzoom Menu (Menü) Zum Ein- und Ausblenden der Bildschirmmenüs Zur Navigation und Einstellungsänderung im OSD. ◄...

  • Seite 13: Ansicht Von Hinten

    DLP-Projekor – Benutzerhandbuch Ansicht von hinten ！ Warnung: Trennen Sie aus Sicherheitsgründen vor dem Herstellen weiterer Verbindungen das Netzkabel des Projektors und alle angeschlossenen Geräte. 10 11 LEMENT OMPONENTE ESCHREIBUNG IEHE EITE Netzeingang Hier schließen Sie das NETZKABEL an. Hier stellen Sie über ein LAN-Kabel eine Verbindung zum Ethernet her.
  • Seite 14 DLP-Projekor – Benutzerhandbuch Hier schließen Sie das S-VIDEO-Kabel von einem Videogerät an. S-VIDEO VIDEO Hier schließen Sie dasCOMPOSITE-Kabel eines Videogerätes an. Zum Befestigen an einem unbeweglichen Kensington-Schloss Gegenstand mit Hilfe eines Kensington®- Schlosssystems. Hier schließen Sie das USB-Kabel eines Computers an. (Nur zu Mini-USB Reparaturzwecken) RS-232C...

  • Seite 15: Ansicht Von Unten

    DLP-Projekor – Benutzerhandbuch Ansicht von unten 45.5mm 45,5mm [1.79"] [1,79"] 61.7mm 61,7mm [2.43"] [2,43"] 132,7mm 132.7mm [5,23"] [5.23"] 152,2mm 152.2mm [5,99"] [5.99"] 154.5mm 154,5mm 30,5mm 30.5mm [6.08"] [6,08"] [1,20"] [1.20"] OMPONENTE ESCHREIBUNG IEHE EITE Löcher der Informationen zur Deckenmontage des Projektors erhalten Sie bei Deckenhalterung Ihrem Händler.

  • Seite 16: Aufbau Der Fernbedienung

    DLP-Projekor – Benutzerhandbuch Aufbau der Fernbedienung ！ Wichtig: 1. Verwenden Sie den Projektor nicht bei hellem Fluoreszenzlicht. Bestimmte hochfrequenzte Fluoreszenzleuchten können die Funktion der Fernbedienung beeinträchtigen. 2. Achten Sie darauf, dass sich keine Hindernisse zwischen Fernbedienung und Projektor befinden. Sollte sich ein Hindernis zwischen Fernbedienung und Projektor befinden, können Sie das Signal über bestimmte reflektierende Oberflächen (z.
  • Seite 17 DLP-Projekor – Benutzerhandbuch LEMENT OMPONENTE ESCHREIBUNG IEHE EITE Ausschalten des Projektors Umschalten der Anzeigeeingangsquellen zwischen PC-Quellen Video/S-Video Umschalten der Anzeigeeingangsquellen zwischen Video und S-Video Zur Navigation und Änderung von Einstellungen im OSD oder MHL-Modus. Schnellmenü – für Trapezkorrektur-Lautstärke-Digitalzoom Rückkehr zum vorherigen OSD-Menü, Verlassen und Speichern von Menüeinstellungen Beenden Rückkehr zur vorherigen Seite oder Verlassen der Programme im MHL-...

  • Seite 18: Betriebsreichweite Der Fernbedienung

    DLP-Projekor – Benutzerhandbuch LEMENT OMPONENTE ESCHREIBUNG IEHE EITE Trapezkorrektur Anzeige des Trapezkorrekturreglers Navigation und Änderung von Einstellungen im OSD oder MHL-Modus Menü Öffnen des Bildschirmmenüs HDMI Umschalten der Anzeigeeingangsquellen zwischen HDMI-Quellen Einschalten des Projektors ！ Achtung: Die Nutzung von Bedienelementen, Einstellungen sowie die Durchführung von Verfahren, die nicht hierin erwähnt sind, können eine gefährliche Aussetzung von Laserstrahlen zur Folge haben.

  • Seite 19: Einrichtung Und Bedienung

    DLP-Projekor – Benutzerhandbuch INRICHTUNG UND EDIENUNG Batterien in die Fernbedienung einlegen Entfernen Sie die Abdeckung des Batteriefachs, indem Sie diese in Pfeilrichtung schieben. Legen Sie die Batterie ein; der Pluspol muss nach oben zeigen. Bringen Sie die Abdeckung wieder ！ Achtung: 1.

  • Seite 20: Projektor Einschalten Und Herunterfahren

    DLP-Projekor – Benutzerhandbuch Projektor einschalten und herunterfahren Schließen Sie das Netzkabel an den Projektor an. Schließen Sie das andere Ende des Netzkabels an eine Netzsteckdose an. EIN/AUS-LED am Projektor leuchtet. Schalten Sie die angeschlossenen Geräte ein. Stellen Sie sicher, dass die Betrieb- LED nicht blinkt.
  • Seite 21 DLP-Projekor – Benutzerhandbuch Wenn die Meldung “Ausschalten? / Wieder Netzschalter drücken” erscheint, drücken Sie noch einmal auf die EIN/AUS-Taste. Der Projektor wird ausgeschaltet. ！ Achtung: Ziehen Sie das Netzkabel erst, wenn die BETRIEBS-LED nicht mehr blinkt und dadurch anzeigt, dass der Projektor abgekühlt ist. –...

  • Seite 22: Zugangskennwort (Sicherheitsschloss) Einstellen

    DLP-Projekor – Benutzerhandbuch Zugangskennwort (Sicherheitsschloss) einstellen Sie können die vier Pfeiltasten zur Einstellung eines Kennwortes nutzen und dadurch eine unautorisierte Benutzung des Projektors verhindern. Wenn diese Funktion aktiviert ist, muss nach dem Einschalten des Projektors ein Kennwort eingegeben werden. (Weitere Hinweise zur Nutzung der OSD-Menüs finden Sie unter Durch das Bildschirmmenü...
  • Seite 23 DLP-Projekor – Benutzerhandbuch Geben Sie mit den Tasten ▲ / ▼ / ◄ / ► auf der IR-Fernbedienung oder am Tastenfeld das gewünschte Kennwort ein. Geben Sie eine beliebige Kombination aus den fünf Pfeiltasten ein, wobei eine Pfeiltaste mehrmals verwendet werden kann. Drücken Sie die Pfeiltasten zum Einrichten des Kennwortes in beliebiger Reihenfolge.

  • Seite 24: Projektorposition Anpassen

    DLP-Projekor – Benutzerhandbuch Projektorposition anpassen Beachten Sie beim Aufstellen des Projektors Folgendes:  Projektortisch oder -ständer sollten einen sicheren, ebenen Stand aufweisen. Platzieren Sie den Projektor so, dass er lotrecht zur Leinwand steht.   Achten Sie darauf, dass die Kabel sicher verlegt sind, sodass niemand darüber stolpert. Zur Anpassung des Projektionswinkels drehen Sie den Neigungsregler im oder gegen den Uhrzeigersinn, bis der gewünschte Winkel erreicht ist.

  • Seite 25: Fokus Und Trapezkorrektur Anpassen

    DLP-Projekor – Benutzerhandbuch Fokus und Trapezkorrektur anpassen Passen Sie die Größe des projizierten Bildes mit Hilfe des Zoomreglers (nur am Projektor) an Stellen Sie das projizierte Bild mit Hilfe des Bildfokusreglers (nur am Projektor) scharf Drücken Sie die Taste Trapezkorrektur an der Fernbedienung.

  • Seite 26: Einstellungen Des Bildschirmmenüs (Osd)

    DLP-Projekor – Benutzerhandbuch (OSD) INSTELLUNGEN DES ILDSCHIRMMENÜS Bedienelemente des Bildschirmmenüs Der Projektor verfügt über ein Bildschirmmenü, über das Sie das Bild anpassen und verschiedene Einstellungen ändern können. Durch das Bildschirmmenü navigieren Sie können mit Hilfe der Pfeiltasten auf der Fernbedienung oder am Bedienfeld durch das Bildschirmmenü...

  • Seite 27: Osd-Sprache Einstellen

    DLP-Projekor – Benutzerhandbuch OSD-Sprache einstellen Stellen Sie vor dem Fortfahren die gewünschte OSD-Sprache ein. 1. Drücken Sie die MENU-Taste. Wählen Sie mit den Tasten ◄ / ► Einstell. I. Wählen Sie mit den Pfeiltasten ▲ / ▼ das Erweitert 1-Menü. 2.

  • Seite 28: Übersicht Über Das Bildschirmmenü

    DLP-Projekor – Benutzerhandbuch Übersicht über das Bildschirmmenü Der folgenden Abbildung können Sie die Menüelemente und deren zugehörige Einstellungsbereiche entnehmen. Hauptmenü Untermenü Einstellungen Bild Anzeige-Modus Präsentation, Hell, Spiel, Film, TV, sRGB, Tafel, Nutzer Helligkeit 0~100 Kontrast 0~100 Computer Horizontalposition -5 bis 5 (je nach Auto-Sperre) Vertikalposition -5 bis 5 (je nach Auto-Sperre) Frequenz...

  • Seite 29: Hauptmenü

    DLP-Projekor – Benutzerhandbuch Hauptmenü Submenü Einstellungen Einstellungen 1 Quelle Quelle Referenz Eingangsquellenauswahl (IR/Tastenfeld) Projektion Normal, Rück, Decke, Rück+Decke Seitenverhältnis Füllen, 4:3, 16:9, Letterbox, Nativ, 2,35:1 Trapezkorrektur -40~40 Digitalzoom -10~10 Audio Lautstärke 0~10 Stumm Aus, Ein Aus, Ein Erweitert 1 Sprache English, Français, Deutsch, Español, 簡体中文, 繁體中文, Italiano, Svenska, Nederlands, Русский, Polski, 한한한...
  • Seite 30 DLP-Projekor – Benutzerhandbuch Hauptmenü Submenü Einstellungen Einstellungen 2 Auto-Quelle Aus, Ein Kein Signal: 0~180 Abschaltung Auto- Aus, Ein Einschaltung Lampenmodus Öko, Normal, Öko- Dynamisch, Öko-Dynamisch Plus Alles rücksetzen Status Aktive Quelle Videoinformationen Lampenstunden (Öko, Normal) Softwareversion Erweitert 1 Menüposition Mitte, Unten, Oben, Links, Rechts Transluzentes Menü...

  • Seite 31: Bild-Menü

    DLP-Projekor – Benutzerhandbuch Bild-Menü ！ Achtung! Alle geänderten Parameter des Anzeigemodus werden bei Änderung im Benutzermodus gespeichert. Drücken Sie auf die MENÜ-Taste um das OSD-Menü aufzurufen. Wählen Sie mit den Pfeiltasten ◄► das Menü Bild aus. Drücken Sie zum Aufrufen und Ändern der Einstellungswerte ▲ / ▼. Mit den Tasten ◄►...

  • Seite 32: Computer-Menü

    DLP-Projekor – Benutzerhandbuch Computer-Menü Rufen Sie mit der Taste MENU das OSD-Menü auf. Wählen Sie mit ◄ / ► das Bild-Menü. Wählen Sie mit ▲ / ▼ das Computer-Menü; drücken Sie dann Enter oder ►. Mit den Tasten ▲ / ▼ bewegen Sie sich im Computer-Menü...

  • Seite 33: Erweiterte Funktionen

    DLP-Projekor – Benutzerhandbuch Erweiterte Funktionen Drücken Sie zum Öffnen des Bildschirmmenüs die Menu-Taste. Wählen Sie mit ◄ / ► das Bild- Menü. Wählen Sie mit ▼ / ▲ das Erweitert-Menü; drücken Sie dann Enter oder ►. Mit den Tasten ▼ / ▲ bewegen Sie sich im Erweitert-Menü nach oben und unten. ESCHREIBUNG Brilliant Color Drücken Sie zum Aufrufen und Anpassen des BrilliantColor-Wertes die Tasten ◄...

  • Seite 34: Weißabgleich

    DLP-Projekor – Benutzerhandbuch Weißabgleich Rufen Sie mit ENTER das Weißabgleich-Untermenü auf. ESCHREIBUNG R Verstärkung Drücken Sie zum Anpassen der Rotverstärkung die Tasten ◄ / ►. G Verstärkung Drücken Sie zum Anpassen der Grünverstärkung die Tasten ◄ / ►. B Verstärkung Drücken Sie zum Anpassen der Blauverstärkung die Tasten ◄...

  • Seite 35: Farbmanager

    DLP-Projekor – Benutzerhandbuch Farbmanager Drücken Sie zum Öffnen des Bildschirmmenüs die Menu-Taste. Wählen Sie mit ◄ / ► das Bild- Menü. Wählen Sie mit ▼ / ▲ das Farbmanager-Menü, drücken Sie dann Enter oder ►. Mit den Tasten ▼ / ▲ bewegen Sie sich im Farbmanager-Menü nach oben und unten. ESCHREIBUNG Zur Auswahl des Rot-Farbmanagers auswählen.

  • Seite 36: Einstell. 1-Menü

    DLP-Projekor – Benutzerhandbuch Einstell. 1-Menü Drücken Sie zum Öffnen des Bildschirmmenüs die Menu (Menü)-Taste. Wählen Sie mit den Pfeiltasten ◄ / ► das Einstell. 1-Menü. Drücken Sie zum Aufwärts- / Abwärtsbewegen im Einstell. 1-Menü die Pfeiltasten ▲ / ▼. Drücken Sie zum Aufrufen und Ändern der Einstellungswerte ◄ / ►. ESCHREIBUNG Drücken Sie zum Aufrufen des Quelle-Menüs die Tasten ◄...

  • Seite 37: Audio

    DLP-Projekor – Benutzerhandbuch Audio Drücken Sie zum Öffnen des Bildschirmmenüs die Menu-Taste. Wählen Sie mit ◄ / ► das Einstell. 1-Menü. Wählen Sie mit ▼ / ▲ das Audio-Menü; drücken Sie dann Enter oder ►. Mit den Tasten ▼ / ▲ bewegen Sie sich im Audio-Menü nach oben und unten. ESCHREIBUNG Lautstärke Drücken Sie zum Aufrufen und Anpassen der Lautstärke die Tasten ◄...

  • Seite 38: Erweitert 1-Funktion

    DLP-Projekor – Benutzerhandbuch Erweitert 1-Funktion Drücken Sie zum Öffnen des Bildschirmmenüs die Menu-Taste. Wählen Sie mit ◄ / ► das Einstell. 1-Menü. Wählen Sie mit ▲ / ▼ das Erweitert 1-Menü; drücken Sie dann Enter oder ►. Mit den Tasten ▲ / ▼ bewegen Sie sich im Erweitert 1-Menü nach oben und unten. Drücken Sie zum Aufrufen und Ändern der Einstellungswerte ◄...
  • Seite 39 DLP-Projekor – Benutzerhandbuch 3D-Einstellung ESCHREIBUNG Drücken Sie zum Aufrufen und Wählen eines anderen 3D-Modus die Tasten ◄ / ►. 3D-Sync- Drücken Sie zum Aufrufen und De-/Aktivieren der 3D-Sync-Umkehrung die Tasten ◄ / ►. Umkehrung 3D-Format Drücken Sie zum Aufrufen und Wählen eines anderen 3D-Formats die Tasten ◄ / ►. Hinweis: 1.

  • Seite 40: Erweitert 2-Funktion

    DLP-Projekor – Benutzerhandbuch Erweitert 2-Funktion Drücken Sie zum Öffnen des Bildschirmmenüs die Menu-Taste. Wählen Sie mit ◄ / ► das Einstell. 1-Menü. Wählen Sie mit ▲ / ▼ das Erweitert 2-Menü; drücken Sie dann Enter oder ►. Mit den Tasten ▲ / ▼ bewegen Sie sich im Erweitert 2-Menü nach oben und unten. Drücken Sie zum Aufrufen und Ändern der Einstellungswerte ◄...

  • Seite 41: Einstell. 2-Menü

    DLP-Projekor – Benutzerhandbuch Einstell. 2-Menü Drücken Sie zum Öffnen des Bildschirmmenüs die Menu (Menü)-Taste. Wählen Sie mit den Pfeiltasten ◄ / ► das Einstell. 2-Menü. Drücken Sie zum Aufwärts- / Abwärtsbewegen im Einstell. 2-Menü die Pfeiltasten ▲ / ▼. ESCHREIBUNG Drücken Sie zum Aufrufen und De-/Aktivieren der automatischen Auto-Quelle Quellenerkennung die Tasten ◄...

  • Seite 42: Status

    DLP-Projekor – Benutzerhandbuch Status Drücken Sie zum Aufwärts- / Abwärtsbewegen im Einstell. 2-Menü die Pfeiltasten ▲ / ▼. Wählen Sie das Status-Menü, drücken Sie zum Aufrufen Enter oder ►. ESCHREIBUNG Aktive Quelle Zeigt die aktivierte Quelle an. Zeigt die Auflösung/Videoinformationen der RGB-Quelle und den Farbstandard Videoinfo der Videoquelle an.

  • Seite 43: Erweitert 1-Funktion

    DLP-Projekor – Benutzerhandbuch Erweitert 1-Funktion Drücken Sie zum Öffnen des Bildschirmmenüs die Menu-Taste. Wählen Sie mit ◄ / ► das Einstell. 2-Menü. Wählen Sie mit ▲ / ▼ das Erweitert 1-Menü; drücken Sie dann Enter oder ►. Mit den Tasten ▲ / ▼ bewegen Sie sich im Erweitert 1-Menü nach oben und unten. Drücken Sie zum Aufrufen und Ändern der Einstellungswerte ◄...
  • Seite 44 DLP-Projekor – Benutzerhandbuch Lampenstd. zurücksetzen Informationen zum Zurücksetzen der Lampenbetriebszeit finden Sie im Abschnitt Lampe zurücksetzen auf Seite 50. Netzwerk ESCHREIBUNG Netzwerkstatus Zeigt den Netzwerkverbindungsstatus an. Drücken Sie zum Ein-/Ausschalten von DHCP ◄ / ►. DHCP Hinweis: Wenn Sie DHCP deaktivieren, müssen Sie die Felder IP-Adresse, Subnetzmaske, Gateway und DNS selbst ausfüllen.
  • Seite 45 DLP-Projekor – Benutzerhandbuch LAN_RJ45 Projektor Der LAN-Anschluss Sie können den Projektor auch mit einem PC (oder Notebook) über ein Kabelnetzwerk (LAN) steuern und überwachen. Die Kompatibilität mit Crestron- / AMX- (Geräteerkennung) / Extron-Steuergeräten ermöglicht nicht nur zusammengefasstes Projektormanagement im Netzwerk, sondern auch die Verwaltung über eine Web-Schnittstelle am PC oder Notebook.
  • Seite 46 DLP-Projekor – Benutzerhandbuch LAN_RJ45 1. Schließen Sie ein RJ45-Kabel an den RJ45-Port des Projektors und Ihres PCs (Notebooks) an. 2. Wählen Sie am PC (oder Notebook) Start → Systemsteuerung → Netzwerkverbindungen. – 37 –...
  • Seite 47 DLP-Projekor – Benutzerhandbuch 3. Rechtsklicken Sie auf LAN-Verbindung, wählen Sie Eigenschaften. 4. Wählen Sie im Eigenschaften-Fenster das Allgemein-Register; klicken Sie dort auf Internetprotokoll (TCP/IP). 5. Klicken Sie auf Eigenschaften. – 38 –...
  • Seite 48 DLP-Projekor – Benutzerhandbuch 6. Klicken Sie auf Folgende IP-Adresse verwenden; geben Sie die IP-Adresse und Subnetzmaske ein; klicken Sie dann auf OK. 7. Drücken Sie die Menu (Menü)-Taste am Projektor. Wählen Sie Einstellungen 2 → Erweitert 1 → Netzwerk Geben Sie unter Netzwerk Folgendes ein: ...
  • Seite 49 DLP-Projekor – Benutzerhandbuch 12. Geben Sie die IP-Adresse in die Adressleiste ein: 10.10.10.10. 13. Drücken Sie (Enter) / ►. Der Projektor ist zur externen Verwaltung eingerichtet. Die LAN/RJ45-Funktion wird wie folgt angezeigt. – 40 –...
  • Seite 50 DLP-Projekor – Benutzerhandbuch ATEGORIE INGABELÄNGE IP-Adresse Crestron-Steuerung IP-Kennung Port Projektorname Projektor Standort Zugewiesen zu DHCP (aktiviert) (nicht verfügbar) IP-Adresse Netzwerkkonfiguration Subnetzmaske Standard-Gateway DNS-Server Aktiviert (nicht verfügbar) Benutzerkennwort Neues Kennwort Bestätigen Aktiviert (nicht verfügbar) Administratorkennwort Neues Kennwort Bestätigen Weitere Informationen finden Sie unter http://www.crestron.com/. –...

  • Seite 51: Rs232 Über Telnet

    DLP-Projekor – Benutzerhandbuch RS232 über Telnet Neben der Steuerung des Projektors über die RS232-Schnittstelle mit „Hyper-Terminal“ und speziellen RS232-Befehlen, gibt es eine alternative RS232-Steuerungsmöglichkeit, die „RS232 über Telnet“ genannt wird und über die LAN/RJ45-Schnittstelle erfolgt. Kurzanleitung zu „RS232 über Telnet“ Rufen Sie die IP-Adresse des Projektors über das OSD-Menü...
  • Seite 52 DLP-Projekor – Benutzerhandbuch Geben Sie Befehle im folgenden Format ein: telnet ttt.xxx.yyy.zzz 23 (Eingabetaste drücken) (ttt.xxx.yyy.zzz: IP-Adresse des Projektors) Wenn die Telnet-Verbindung steht, der RS232-Befehl eingegeben und mit der Eingabetaste bestätigt wurde, wird der jeweilige Befehl ausgeführt. So aktivieren Sie Telnet unter Windows Vista / 7 / 8 Bei der Windows Vista / 7 / 8-Standardinstallation wird die „Telnet“-Funktionalität nicht mitinstalliert.

  • Seite 53: Technische Hinweise Zu "Rs232 Über Telnet"

    DLP-Projekor – Benutzerhandbuch Wählen Sie „Windows-Funktionen ein- oder ausschalten“; das folgende Fenster öffnet sich: Setzen Sie ein Häkchen bei „Telnet-Client“, klicken Sie dann auf „OK“. Technische Hinweise zu „RS232 über Telnet“: 1. Telnet: TCP 2. Telnet-Port: 23 (Wenn Sie weitere Details wünschen, setzen Sie sich bitte mit dem Kundendienst in Verbindung.) 3.

  • Seite 54: Erweitert 2-Funktion

    DLP-Projekor – Benutzerhandbuch Erweitert 2-Funktion Drücken Sie zum Öffnen des Bildschirmmenüs die Menu-Taste. Wählen Sie mit ◄ / ► das Einstell. 2-Menü. Wählen Sie mit ▲ / ▼ das Erweitert 2-Menü; drücken Sie dann Enter oder ►. Mit den Tasten ▲ / ▼ bewegen Sie sich im Erweitert 2-Menü nach oben und unten. Drücken Sie zum Aufrufen und Ändern der Einstellungswerte ◄...
  • Seite 55 DLP-Projekor – Benutzerhandbuch Quellenfilter Rufen Sie mit der Taste ENTER das Quellenfilter-Untermenü auf. LEMENT ESCHREIBUNG Drücken Sie zum Aufrufen und De-/Aktivieren der VGA-Quelle die Pfeiltasten ◄ / ►. Drücken Sie zum Aufrufen und De-/Aktivieren der Composite Video-Quelle die Composite Video Pfeiltasten ◄...

  • Seite 56: Wartung Und Sicherheit

    DLP-Projekor – Benutzerhandbuch ARTUNG UND ICHERHEIT Projektionslampe ersetzen Die Projektionslampe sollte ersetzt werden, wenn sie durchbrennt. Verwenden Sie ein zertifiziertes Ersatzteil; dies können Sie bei Ihrem örtlichen Fachhändler bestellen. ！ Wichtig: a. Die Projektionslampe in diesem Produkt enthält eine geringe Menge Quecksilber. b.
  • Seite 57 DLP-Projekor – Benutzerhandbuch Entfernen Sie die Abdeckung des Lampenfachs. Trennen Sie den Lampenanschluss. Lösen Sie die Schrauben am Lampenmodul. Ziehen Sie den Griff am Modul nach oben. Ziehen Sie das Modul am Griff heraus. – 48 –...
  • Seite 58 DLP-Projekor – Benutzerhandbuch Befolgen Sie zur Installation des neuen Lampenmoduls die Schritt 1 bis 6 in umgekehrter Reihenfolge. Richten Sie bei der Installation das Lampenmodul aus; achten Sie zur Vermeidung von Schäden darauf, dass es gerade ist. Hinweis: Vor Festziehen der Schrauben muss das Lampenmodul sicher sitzen.

  • Seite 59: Lampe Zurücksetzen

    DLP-Projekor – Benutzerhandbuch Lampe zurücksetzen Nach dem Ersetzen der Lampe sollten Sie die Lampenbetriebszeit auf Null zurücksetzen. Gehen Sie dazu wie folgt vor: Drücken Sie zum Öffnen des Bildschirmmenüs die Menu-Taste. Wählen Sie mit den Pfeiltasten ◄ / ► das Einstell. 2-Menü. Wählen Sie mit der Pfeiltaste die Option Erweitert 1und drücken Sie Enter.

  • Seite 60: Projektor Reinigen

    DLP-Projekor – Benutzerhandbuch Projektor reinigen Entfernen Sie zur Sicherstellung eines störungsfreien Betriebs Staub und Schmutz vom Projektor. ！ Warnung: 1. Denken Sie daran, den Projektor etwa eine Stunde vor der Reinigung abzuschalten und von der Stromversorgung zu trennen. Andernfalls kann es zu schweren Verbrennungen kommen. 2.

  • Seite 61: Kensington-Schloss Verwenden

    DLP-Projekor – Benutzerhandbuch Kensington-Schloss verwenden Kensington-Schloss verwenden Bei Angst vor Diebstahl können Sie den Projektor mit dem Kensington-Steckplatz und einem Sicherheitskabel an einem festen Gegenstand anbringen. Hinweis: Einzelheiten zum Kauf eines geeigneten Kensington-Sicherheitskabels erhalten Sie bei Ihrem Händler. Das Sicherheitsschloss gehört zu Kensingtons MicroSaver Security System. Bitte wenden Sie sich bei jeglichen Fragen/Anmerkungen an: Kensington, 2853 Campus Drive, San Mateo, CA 94403, U.S.A.

  • Seite 62: Problemlösung

    DLP-Projekor – Benutzerhandbuch ROBLEMLÖSUNG Häufige Probleme und ihre Lösungen Diese Anleitung bietet Tipps zur Lösung von Problemen, die beim Betrieb des Projektors auftreten können. Sollten sich diese Probleme nicht beheben lassen, wenden Sie sich bitte an Ihren Händler. Häufig zeigt sich bei der Suche nach der Fehlerquelle, dass das Problem durch etwas so Simples wie einen Wackelkontakt verursacht wurde.

  • Seite 63: Led-Fehlermeldungen

    DLP-Projekor – Benutzerhandbuch LED-Fehlermeldungen -LED -LED -LED ETRIEBS AMPEN EMPERATUR EHLERCODE ELDUNGEN RÜN Blinkt Systeminitialisierung Bereit zum Einschalten (Bereitschaftsmodus) Blinkt Systemeinschaltung Lampe leuchtet, System stabil Blinkt Abkühlung Überhitzung blinkt 4-mal Thermosperre-Sensorfehler blinkt 5-mal blinkt 0-mal Lampenfehler blinkt 5-mal blinkt 1-mal Abschaltung aufgrund von Lampentemperatur blinkt 5-mal blinkt 2-mal...

  • Seite 64: Lampenprobleme

    DLP-Projekor – Benutzerhandbuch Problem: Das Bild ist verschwommen 1. Passen Sie den Fokus am Projektor an. 2. Drücken Sie die Auto-Taste auf der Fernbedienung. 3. Stellen Sie sicher, dass die Entfernung zwischen Projektor und Projektionsfläche innerhalb des angegebenen Bereichs liegt. 4.

  • Seite 65: Fernbedienungsprobleme

    DLP-Projekor – Benutzerhandbuch Fernbedienungsprobleme Problem: Der Projektor reagiert nicht auf die Fernbedienung 1. Richten Sie die Fernbedienung auf den Fernbedienungssensor am Projektor. 2. Stellen Sie sicher, dass sich keine Hindernisse zwischen Fernbedienung und Sensor befinden. 3. Schalten Sie die Fluoreszenzlampen im Zimmer aus. 4.

  • Seite 66: Häufig Gestellte Fragen Zu Hdmi

    DLP-Projekor – Benutzerhandbuch Häufig gestellte Fragen zu HDMI F. Worin liegt der Unterschied zwischen einem Standard-HDMI-Kabel und einem High- Speed-HDMI-Kabel? Vor Kurzem hat die HDMI Licensing, LLC Kabel bekannt gegeben, dass Kabel nach Standard- und High-Speed-Spezifikationen getestet werden. ˙Standard-HDMI-Kabel („Kategorie 1“) übertragen mit einer Frequenz von 75 MHz bzw. bei einer Datenrate bis 2,25 GBit/s;...

  • Seite 67: Spezifikationen

    DLP-Projekor – Benutzerhandbuch PEZIFIKATIONEN Spezifikationen Modell DH833 Anzeigetyp TI DMD 0,65" 1080P Auflösung 1080P 1920 x 1080 Projektionsentfernung 1 m – 10 m Projektionsfläche 25,9"~324,9" Manueller Fokus/Manueller Zoom Projektionsobjektiv Zoomfaktor: 1,5-fach Vertikale Trapezkorrektur +/- 40 Grad Projektionsmethode Front, Rück, Tisch/Decke (Rück, Front) Kompatibilität VGA, SVGA, XGA, SXGA, SXGA+, UXGA, WUXGA bei 60 Hz, Mac SDTV/EDTV/HDTV...

  • Seite 68: Projektionsabstand Vs. Projektionsgröße

    DLP-Projekor – Benutzerhandbuch Projektionsabstand vs. Projektionsgröße Keilkorrekt Projektionsdistanz Tabelle mit Projektionsabstand und Größe DH833 Bilddiagonale Bildbreite Bildhöhe Projektionsabstand Versatz-A Zoll Zoll Zoll Zoll 129,2 50,9 80,8 31,8 236,5 93,1 150,8 59,4 94,2 37,1 275,9 108,6 155,1 61,1 96,9 38,2 283,8 111,7 172,3 67,8...

  • Seite 69: Taktmodus-Tabelle

    DLP-Projekor – Benutzerhandbuch Taktmodus-Tabelle DVI/ OMPOSITE IGNAL UFLÖSUNG OMPONENT HDMI IDEO NTSC 15,734 60,0 － ○ － － － PAL/SECAM 15,625 50,0 － ○ － － － 37,9 85,08 － － ○ ○ 31,5 70,1 － － ○ ○ 37,9 85,04 －...
  • Seite 70 DLP-Projekor – Benutzerhandbuch DVI/ OMPOSITE IGNAL UFLÖSUNG OMPONENT HDMI IDEO 1280 60,0 60,0 － － ○ ○ 1280 85,9 85,0 － － ○ ○ 1360 47,7 60,0 － － ○ ○ 1400 1050 65,3 60,0 － － ○ ○ 1440 55,5 59,9 －...

  • Seite 71: Projektorabmessungen

    DLP-Projekor – Benutzerhandbuch Projektorabmessungen 314mm 314mm [12.36"] [12,36"] 213mm 213mm [8,39"] [8.39"] 126mm 126mm [4,96"] [4.96"] – 62 –...

  • Seite 72: Richtlinienkonformität

    DLP-Projekor – Benutzerhandbuch ICHTLINIENKONFORMITÄT FCC-Hinweis Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in kommerziellen Umgebungen zu gewährleisten.

  • Seite 73: Rs-232C-Protokoll

    DLP-Projekor – Benutzerhandbuch NHANG RS-232C-Protokoll RS232-Einstellung Baudrate: 9600 Paritätsprüfung: Keine Datenbit: Stoppbit: Flusskontrolle Keine Mindestverzögerung bis zu nächsten Befehl: 1 ms Steuerungsbefehlsstruktur Header-Code Befehlscode Datencode Endcode Befehl Daten ASCII ‘V’ Befehl Daten Betriebsbefehl Hinweis: „CR“ bedeutet Carriage Return (Wagenrücklauf) XX = 00 – 98, Projektorkennung, XX = 99 gilt für alle Projektoren Antwortresultat P = Pass (Bestanden) / F = Fail (Fehlgeschlagen) n: 0:Deaktivieren/1: Aktivieren/Wert (0 –...
  • Seite 74 DLP-Projekor – Benutzerhandbuch Command Group 01 ASCII Funktion Beschreibung Antwortwert VXXG0101 56h Xh Xh 47h 30h 31h 30h 31h 0Dh Get Brightness n=0~100 Pn/F 56h Xh Xh 53h 30h 31h 30h 31h nh VXXS0101n Set Brightness n=0~100 VXXG0102 56h Xh Xh 47h 30h 31h 30h 32h 0Dh Get Contrast n=0~100 Pn/F...
  • Seite 75 DLP-Projekor – Benutzerhandbuch Befehlsgruppe 02 ASCII Funktion Beschreibung Antwortwert VXXS0201 56h Xh Xh 53h 30h 32h 30h 31h 0Dh Select RGB VXXS0202 56h Xh Xh 53h 30h 32h 30h 32h 0Dh Select RGB2 VXXS0203 56h Xh Xh 53h 30h 32h 30h 33h 0Dh Select DVI VXXS0204 56h Xh Xh 53h 30h 32h 30h 34h 0Dh...

  • Seite 76: Funktion

    DLP-Projekor – Benutzerhandbuch Befehlsgruppe 03 ASCII Funktion Beschreibung Antwortwert VXXG0305 56h Xh Xh 47h 30h 33h 30h 35h 0Dh Get Volume n=0~10 Pn/F VXXS0305n 56h Xh Xh 53h 30h 33h 30h 35h nh 0Dh Set Volume n=0~10 VXXG0306 56h Xh Xh 47h 30h 33h 30h 36h 0Dh Treble n=0~16 Pn/F...
  • Seite 77 DLP-Projekor – Benutzerhandbuch Befehlsgruppe 03 ASCII Funktion Beschreibung Antwortwert VXXG0319 56h Xh Xh 47h 30h 33h 31h 39h 0Dh Get Lamp mode n=0~3 Pn/F 0:Eco 1:Normal VXXS0319n 56h Xh Xh 53h 30h 33h 31h 39h nh 0Dh Set Lamp mode 2:Dynamic ECO 3: Dynamic ECO Plus...
  • Seite 78 DLP-Projekor – Benutzerhandbuch Befehlsgruppe 03 ASCII Funktion Beschreibung Antwortwert VXXG0345 56h Xh Xh 47h 30h 33h 34h 35h 0Dh Get the Green Gain n= -100~100 Pn/F VXXS0345n 56h Xh Xh 53h 30h 33h 34h 35h nh 0Dh Set the Green Gain n= -100~100 VXXG0346 56h Xh Xh 53h 30h 33h 34h 36h 0Dh...
