plenti SOLAR MICRO ESS B2500H Gebrauchsanweisung
Plug & play balkonkraftwerk batteriespeicher 2,2 kwh
Vorschau ausblenden
Andere Handbücher für MICRO ESS B2500H:
- Bedienungsanleitung (80 Seiten) ,
- Gebrauchsanweisung (52 Seiten) ,
- Bedienungsanleitung (70 Seiten)
Verwandte Anleitungen für plenti SOLAR MICRO ESS B2500H
Inhaltszusammenfassung für plenti SOLAR MICRO ESS B2500H

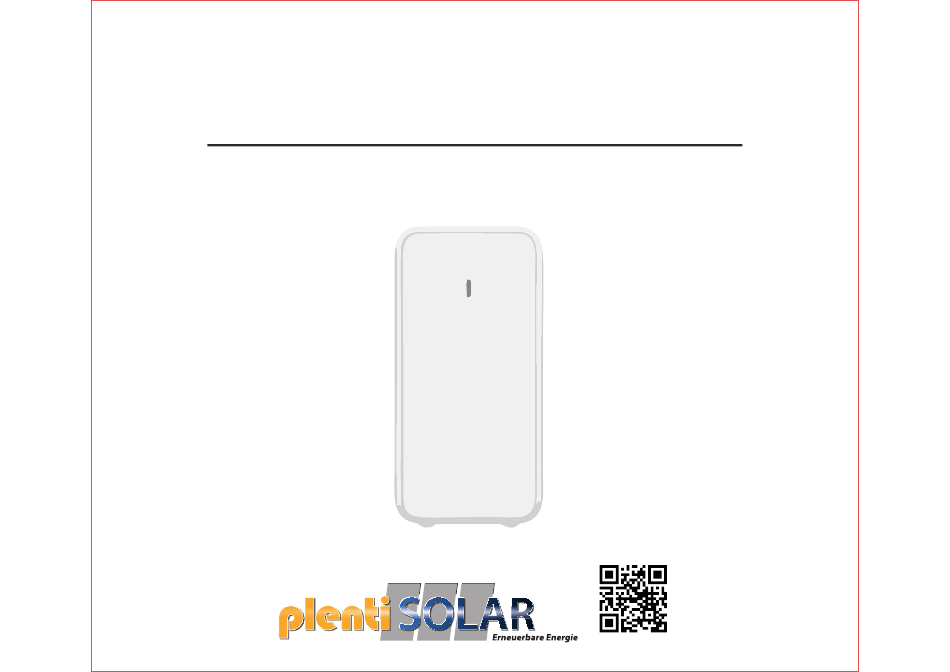

- Seite 1 SOLAR Plug & Play Balkonkraftwerk Batteriespeicher 2,2 kWh MICRO ESS B2500H Gebrauchsanweisung B2500H www.plentisolar.de...
-
Seite 2: Einschalttaste
Lieferumfang Einschalttaste Kurzes Drücken der Taste zum Einschalten. Langes Drücken 2s der Taste zum Ausschalten B2500H LED-Anzeige 1x B2500H Statusanzeige：Ausgangsstatus Batterieanzeigen：LED-Anzeigen für den Batteriestatus 4x Solar-Stecker- Verlängerungskabel Eingabe/Ausgabe PV-Eingang：Solar-Stecker x2 1000W MAX PV-Ausgang：Solar-Stecker x2 800W MAX Werkzeug B2500H Zusätzlicher MICRO ESS Gebrauchsanweisung Batteriespeicher Batterien：um 2 Maximal erweiterbar B2500H... - Seite 3 PV-Eingang Einschalttaste Status-Anzeige Zusätzlicher Batterieanzeige Batterieanschluss PV-Ausgang...
- Seite 4 Gebrauchsanweisung Anwendung Schließen Sie die Solarmodule an den B2500 Solar-Stecker PV IN Anschluss an; Verbinden Sie den Eingang des Mikrowechselrichters mit B2500 Solar-Stecker OUT; Drücken Sie die B2500 - chalttaste so lange, bis die Betriebsanzeige aufleuchtet; Wenn Sie das B2500 nicht benutzen, können Sie es durch Drücken der ausschalten.
-
Seite 5: Spezifikationen
Spezifikationen Kapazität Gewicht Dimension PV-Eingang PV-Leistung Batteriezelle Zertifikat 2240Wh 18,7 kg 350*175*295mm 1000W Max. 800W Max. LiFePO4-Akku (50000mAh/44.8V) Systemschutz Ladezyklen Lagertemperatur Betriebstemperatur Ladetemperatur Überladeschutz, Überentladeschutz, Überstromschutz, Übertemperaturschutz, -10 - 55℃ -10 - 50℃ 0 - 50℃ 6000-mal Kurzschlussschutz, Überspannungsschutz. Betriebstemperaturbereich Niedrige Temperaturen können die Akkukapazität des Produkts beeinträchtigen. -
Seite 6: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Warnungen! Bitte beachten Sie die folgenden Sicherheitsvorkehrungen sorgfältig. Bei Verletzungen, Datenverlusten oder Schäden, die durch Nichtbeachtung der Anweisungen verursacht werden, erlischt die Garantie. • Um die Verletzungsgefahr zu verringern, muss das Produkt bei der Verwendung in der Nähe von Kindern genau überwacht werden. •... - Seite 7 APP-Anweisungen Power Zero kann alle Ihre Geräte über Bluetooth oder Wi-Fi verbinden, um Ihren Energieverbrauch und Ihre Energieproduktion in Echtzeit zu verfolgen, die Statusdaten des Geräts dynamisch in Echtzeit anzuzeigen und die Energie des Geräts selbst zu steuern. Diese Software kann auf Mobiltelefonen mit Android 6.0 und IOS12.0 oder höher betrieben werden. Installieren der Software - Scannen Sie den QR-Code und installieren Sie die geöffnete App auf Ihrem Smartphone.
- Seite 8 Hinzufügen von Geräten - Nach erfolgreicher Anmeldung wählen Sie "Gerät hinzufügen" in der oberen linken Ecke, um ein Gerät hinzuzufügen. Scannen Sie den QR-Code (QR-Code nur für M5000) auf Ihrem Gerät, um das Gerät hinzuzufügen, oder öffnen Sie Bluetooth® auf Ihrem Smartphone und die Standortfreigabe auf dem Telefon und wählen Sie das Gerät aus, um es direkt hinzuzufügen.
-
Seite 9: Herstellergarantie Und Kontaktinformationen
App-Einstellungen Wählen Sie das Zahnrad auf < Einstellu < < Gerät teilen < Kontoführung WiFi-Konfiguration der Seite oben rechts, um ngen Bitte stellen Sie sicher, dass das Telefon mit dem Einstellungen zu ändern oder WLAN verbunden ist. Passwort ändern Nähe zum Gerät Schutz und Gerät Bluetooth- Informationen zu erhalten: Verbindung Geräte-ID:... - Seite 10 Häufig gestellte Fragen & Antworten F: Was ist der Batterietyp: LiFePO4-Akku. F: Kann das Produkt im Flugzeug eingenommen werden？ Nein, gemäß den Transportnormen der Fluggesellschaften dürfen Lithiumbatterien mit einer Kapazität von 100Wh nicht an Bord des Flugzeugs gehen. F: Kann ich mit Solarmodulen einer anderen Marke aufgeladen werden? Ja.
- Seite 11 SOLAR Plug & Play Balkonkraftwerk Batteriespeicher 2,2 kWh Anschlussbeispiel: 2 Module Netzzuleitung PV-Modul Zugelassener Mikrowechselrichter nach VDE-AR-N 4105 Bitte beachten Sie die Markierung am Gerät: PV-In PV-Modul...
- Seite 12 SOLAR Plug & Play Balkonkraftwerk Batteriespeicher 2,2 kWh Anschlussbeispiel: 4 Module Anschluss durch Elektrofachbetrieb Hoymiles PV-Modul Mikrowechselrichter HM-1200 / HM-1500 PV-Modul PV-Modul PV-Modul Bitte beachten Sie die Markierung am Gerät: PV-In...
-
Seite 13: Bedienung Und Faq
Erneuerbare Energie Bedienung und FAQ plenti SOLAR Plug & Play Balkonkraftwerk Batteriespeicher Version 2 Speicher Softwarestand FW-Version 119 Technische Änderungen, Irrtümer und Produktinformationen vorbehalten Stand: 14.03.2024... -
Seite 14: Anschlüsse Am Gerät
Anschlüsse am Gerät Anschlüsse auf dem Speicher: • 2x PV-Eingang • 2x PV-Ausgang • 2x Anschluss für Erweiterungsbatterie Einschalttaste Status-Anzeige Zusätzlicher Batterieanzeige Batterieanschluss PV IN und PV OUT PV-Eingang Auf dem PV-Eingang werden die Solarpaneele angeschlossen. Die Gesamtspannung der Solarpaneele darf 59V nicht überschreiten und der Gesamtstrom ist auf 8,47A je Eingang limitiert. -
Seite 15: Anschluss Der Solar-Stecker
Anschluss der Solar-Stecker Die Solar-Stecker müssen fest mit den Anschlüssen am Gerät ver- bunden sein, um das Eindringen von Feuchtigkeit zu verhindern. Sollten nicht alle Anschlüsse belegt sein, lassen Sie die beige- legten Abdeckungen auf den Anschlüssen, um Feuchtigkeitss- chäden zu verhindern. Mit dem beigelegten Werkzeug können die Anschlüsse entfernt werden. - Seite 16 Optimaler Anschlussplan Dieser Anschlussplan ist konform für die Bestimmungsgemäße Verwendung eines 800 Watt Solar-Balkonkraftwerks mit Balkonk- raftwerkspeicher. Die Solarpaneele werden direkt mit dem Balkonkraftwerkspeicher verbunden. Dieses Anschlussbeispiel dient als Alternative zum konformen Anschlussbeispiel für den bestimmungsgemäßen Gebrauch eines 800-Watt-Solar-Balkonkraftwerks mit Batteriespeicher. Es ist wichtig zu beachten, dass dieses Anschlussbeispiel nicht emp- fohlen wird und nur eine maximale Leistung von 400 Watt abge- ben kann.
-
Seite 17: Anschluss Hm- 1500 Mit 2 Mppt
Anschluss HM- 1500 mit 2 MPPT Dieses Schema stellt einen erweiterten Anschlussplan für ein Balkonkraftwerk mit einem HM-1500 Wechselrichter und zwei MPPT-Trackern dar. Es ist wichtig, dass jedes Solarpanel auf einem MPPT-Tracker (entweder Anschluss am Wechselrichter 1+2 oder 3+4) und auch der Ausgang der Batterie an einem MPPT-Tracker (entweder Anschluss am Wechselrichter 1+2 oder 3+4) angeschlos- sen wird. - Seite 18 Power ZERO APP Nach der Installation können die Benutzer auf das Desktop-Symbol klicken, um die Anmeldeoberfläche aufzurufen. Beim ersten Öffnen werden Sie zur Serverauswahl weitergeleitet. Wählen Sie “Registrieren” und geben Sie Ihre E-Mail-Adresse ein. Ein Bestätigungscode wird an die zuvor eingegebene E-Mail-Adresse gesendet, um die Überprüfung durchzuführen.
-
Seite 19: Hinzufügen Von Geräten
Hinzufügen von Geräten: Nach erfolgreicher Anmeldung wählen Sie “Gerät hinzufügen” in der oberen linken Ecke, um ein Gerät hinzuzufügen. Stellen Sie sicher, dass Bluetooth und die Standortfreigabe auf Ihrem Smartphone aktiviert sind, und wählen Sie das Gerät aus, um es direkt hinzuzufügen. Sobald das Gerät erfolgreich hinzugefügt wurde, wird der Name Ihrer B2500H auf dem Startbildschirm an- gezeigt. - Seite 20 Startoberfläche Beim Öffnen der App gelangen Sie direkt zur Startoberfläche. Hier können Sie die Aktivität Ihres Balkonkraftwerkspeichers einsehen, einschließlich der aktuell generierten oder abgegebenen Leistung. Folgende Informationen und Funktionen stehen Ihnen ebenfalls zur Verfügung: • Auswahl des aktiven Speichers • Zugriff auf die Einstellungen über das Einstellungsrad •...
-
Seite 21: Geräteverwaltung
Geräteverwaltung Hier finden Sie eine Liste aller Geräte, die mit Ihrem Account ver- knüpft sind. Sie können leicht zwischen den Geräten wechseln und wichtige Details wie Geräte-ID und MAC-Adresse einsehen, die für den Support und die Fehlerbe- hebung erforderlich sind. Wir empfehlen, dass Sie nur Geräte mit derselben Firmware-Version verwenden. -
Seite 22: Einstellungen Wlan-Konfiguration
Einstellungen WLAN-Konfiguration Wählen Sie „Bluetooth Hinzufügen“, um zum Hinzufügeprozess Ihres Batteriespeichers zu gelangen. Beachten Sie: Wenn Sie zur Eingabe eines Bluetooth-Passworts aufge- fordert werden, überprüfen Sie die App-Berechtigungen. Stellen Sie sicher, dass alle erforderlichen Bere- chtigungen bei der ersten Nutzung der App erteilt wurden. -
Seite 23: Pv1 Und Pv2 Zeitsteuerung
PV1 und PV2 Zeitsteuerung Die Aktivierung der ‘PV1 und PV2 Zeitsteuerung’ ermöglicht die Umsetzung der vorab festgelegten Leistungs- und Zeit- steuerung, die Sie bei den Entladeeinstellungen vorgenom- men haben. Beispiel: Bei der Zeitsteuerung von 00:00 bis 23:59 haben Sie eine Ausgangsleistung von 150 Watt eingestellt. Sollten Ihre Paneele 500 Watt Energie liefern, würden somit 150 Watt an den Wechselrichter gehen und 350 Watt zum Laden des Akkus verwendet werden, bis dieser voll ist. - Seite 24 Entladeeinstellungen Zeitraum Auf diesem Bildschirm können Sie die Einstellungen für die Entladung Ihres Energiespeichers anpassen, um die Energieeffizienz zu maximier- en. Es ist möglich, bis zu drei Entladezeiten zu konfigurieren: Entladezeit 1,2 & 3: Stellen Sie einen Zeitraum und die passende Aus- gangsleistung ein, um die gespeicherte Energie zu nutzen, wenn sie am meisten benötigt wird, z.B.
- Seite 25 Zeitraum Ausgangsleistung einstellen Hier kann der Zeitraum und die Leistung der Energieabgabe reguliert werden. Es können drei Entladezeiten und die entsprechende Leistung in Watt eingestellt werden. Der eingestellte Wert fungiert automatisch auch als Entladeschwelle. Wichtig zu Beachten: Sollte der Wechselrichter nur an einem Ausgang des Batteriespeichers angeschlossen sein, müssen Sie die doppelte Ausgabeleistung einstellen! z.B.
-
Seite 26: Entladeeinstellungen Selbstanpassung
Entladeeinstellungen Selbstanpassung Bei diesem Menüpunkt wird die verbrauchsgesteuerte Einspeis- ung über das Smart-Meter aktiviert. Es sind keine weiteren Einstel- lungen erforderlich. Wenn der Smart-Meter erfolgreich im Netzwerk konfiguriert ist, wird die Verbindung mit dem Batteriespeicher automatisch herg- estellt. Bitte beachten Sie, dass die Selbstanpassung nur bei einem Balkonkraftwerkspeicher ausgewählt werden sollte, da sonst die doppelte Energie in das Hausnetz eingespeist wird. -
Seite 27: Einstellungen
Einstellungen In diesem Bereich können Sie Ihr Gerät und dessen Funktionen individu- ell konfigurieren. Zu den verfügbaren Optionen gehören: • Konto: Verwalten Sie die mit Ihrem Gerät verknüpfte E-Mail-Adresse. • Gerät teilen: Gewähren Sie anderen Nutzern Zugriff auf Ihr Gerät. •... -
Seite 28: Einstellungen Dod Batterieentladewert
Einstellungen Gerät teilen An diesem Punkt können Sie das Gerät mit anderen Personen oder einem zweiten Konto teilen und bei entsprechender Konfiguration auch steuern. WICHTIG!!! Einstellungen DOD Batterie- entladewert Der Depth of Discharge (DOD) ist wie eine Art “Leerheitsgrad” für eine Batterie, übersetz auch Entlade- tiefe. -
Seite 29: Einstellungen Leistung
Einstellungen Leistung Diese Grafik zeigt Ihnen die tägliche Energiebilanz Ihres Systems, aufgeschlüsselt nach Energieerzeugung und -verbrauch: PV (Grün): Die von Ihren Solarpanelen erzeugte Energie. Laden (Rot): Die Gesamtleistung, welche an den Wechselrichter gesendet wird. Aufladung (Blau): Die tatsächliche Aufladung Ihrer Batterie. Entladung (Violett): Die Nutzung der in der Batterie ges- peicherten Energie, welche an den Wechselrichter gesendet wird. -
Seite 30: Einstellungen Statistiken
Einstellungen Statistiken Analysieren Sie die Leistungsdaten Ihres Solar-Balkonkraftwerks über die integrierte Statistikfunktion. Die grafische Darstellung er- möglicht es Ihnen, die Energieflüsse über verschiedene Zeiträume hinweg zu beobachten: PV (Grün): Die von Ihren Solarpanelen erzeugte Energie. Laden (Rot): Die Gesamtleistung, welche an den Wechselrichter gesendet wird. -
Seite 31: Einstellungen Statistiken Pv
Einstellungen Statistiken PV Diese Ansicht gibt Ihnen einen Überblick über die gesamte, tatsächlich von Ihren Solarpanelen erzeugte Energie. Die grünen Balken im Diagramm repräsentieren die Energieproduktion für jeden Tag des ausgewählten Monats: PV (Grün): Die Energieproduktion Ihrer Solarpaneele in Wattstunden (Wh). Nutzen Sie die historischen Daten, um Muster in der Energieerzeugung zu identifizieren. -
Seite 32: Einstellungen Statistiken Laden
Einstellungen Statistiken Laden Diese Ansicht präsentiert eine detaillierte Aufzeichnung der Ladevorgänge im gewählten Zeitraum. Die roten Balken im Diagramm repräsentieren die Gesamtleistung, die täglich an den Wechselrichter gesendet wird: Laden (Rot): Die Gesamtleistung in Wattstunden (Wh), die zum Wechselrichter geleitet wird. Diese statistischen Daten sind wertvoll, um den Ladevorgang Ihres Systems zu analysieren und die Kapazität Ihres Speichers effizient zu managen. -
Seite 33: Einstellungen Statistiken Aufladung
Einstellungen Statistiken Aufladung Das Diagramm zeigt die Ladevorgänge Ihrer Batterie und ermöglicht es Ihnen, die Effizienz des Speicherprozesses zu überwachen. Die blauen Balken stellen die tatsächliche Menge an Energie in Wattstunden (Wh) dar, die Ihre Batterie über den angegebenen Zeitraum erhalten hat. Aufladung (Blau): Die tatsächliche Menge an Energie in Wattstunden (Wh), die in der Batterie gespeichert wurde. -
Seite 34: Einstellungen Statistiken Entladung
Einstellungen Statistiken Entladung Diese Ansicht zeigt Ihnen, wann und wie viel Energie aus Ihrer Batterie entnommen und in Ihr Hausnetz eingespeist wurde. Die violetten Balken im Diagramm stellen die Energiemenge dar, die täglich aus der Batterie entnommen wird: Entladung (Violett): Die Energie in Wattstunden (Wh), die für Ihren Eigenverbrauch aus der Batterie entnommen und zum Wechselrichter geleitet wird. -
Seite 35: Betriebstemperaturbereich
Betriebstemperaturbereich Niedrige Temperaturen können die Batteriekapazität des Produkts beeinträchtigen. Das Produkt kann bei Ladevorgän- gen in einem Temperaturbereich von 0 °C bis 50 °C verwendet werden. Für Entladevorgänge liegt der empfohlene Temperaturbereich zwischen -10 °C und 50 °C. Zur Lagerung des Produkts wird ein Temperaturbereich von - 10 °C bis 55 °C empfohlen. -
Seite 36: Firmware Update
Firmware Update Updatevorgang: Bitte beachten Sie, dass der Ladestand des Balkonk- raftwerkspeichers mindestens 40% betragen muss, um das Update durchführen zu können. Zudem sollte die neueste PowerZero-Appver- sion aus dem jeweiligen Appstore (Android/Apple) auf Ihrem Smart- phone/Tablet installiert sein. Das Update wird über Bluetooth von Ihrem Smartphone/Tablet auf den Balkonkraftwerkspeicher übertra- gen. -
Seite 37: Nach Dem Update
Nach dem Update Konnektivität nach Update Sollte die Konnektivität nach dem Update nicht zufriedenstellend sein, bitten wir Sie, das Gerät für 10 Minuten komplett auszuschalten und danach wieder einzuschalten, damit das Gerät alle Änderungen vollständig übernehmen kann. Kalibrierung des Batteriemanagementsystems nach Update Nach dem Firmware-Update muss das Batteriemanagement neu ka- libriert werden, um alle Daten korrekt in der App anzeigen zu können. - Seite 38 Erneuerbare Energie Halogenkauf LIGHTECH GmbH Schlehenweg 4 • 29690 Schwarmstedtinfo@ plentisolar.de www.plentisolar.de...
