Vážený zákazníku robbe,
prosím, pročtěte si před instalací senzoru tento návod.
Připevněte Variosensor do trupu modelu pomocí suchého zipu. Chladící otvory,
běžné u elektroletů, mohou vést k poškození Varia nebo výškoměru. Proto si najděte
takové místo, které není na přímém proudění vzduchu. Dávejte pozor na to, aby skrze
otvory v trupu nedocházelo k vzedmutí.
Případně senzor zabalte do pěnového materiálu.
Uložte anténu přijímače pokud možno rovně, u trupů s uhlíkovým vyztužením vně
trupu. Krom toho byste anténu neměli ukládat paralelně s jinou kabeláží a kovovými
táhly, neboť ty mohou silně snížit signál a tím i dosah telemetrie.
Uvedení Varia do provozu
Přes tento druhý konektor lze realizovat i zásobování proudem, při ohlášení senzoru
na vysílači T18MZ.
Všeobecně
Měření výšky prostřednictvím měření tlaku vzduchu je citlivé, neboť i v uzavřených
místnostech dochází ke kolísání tlaku, které odpovídá hodnotám varia 0,3...0,5 m/s,
přičemž údaje hodnot Varia a měření výšky mohou ve venkovních prostorech mírně
kolísat. Skrze změny počasí vznikají rozdíly v tlaku, čímž dochází k odchylkám v
udávání výšky letu o několik metrů.
Po přihlášení senzoru na vysílači a konfiguraci zobrazení varia lze během „melodie"
zvolit mód 1...4. Takto přizpůsobíte rozlišení akustického signálu na senzoru. Při mír-
né termice doporučujeme mód 1, při větrnějších podmínkách nebo silnější termice
doporučujeme zvětšení mrtvého rozsahu a nastavení módu 2 nebo i vyššího.
Musíte sami vyzkoušet, které nastavení Vám nejvíce vyhovuje.
Melodie
Mrtvý rozsah
Mód 1
+/- 5 cm
Mód 2
+/- 10 cm
Mód 3
+/- 20 cm
Mód 4
+/- 40 cm
Indikační LED zobrazuje následující módy:
Červená LED vyp.=
napětí je, ale nejsou vysílány žádné signály senzoru
Červená LED zap..=
napětí je a jsou vysílány signály senzoru
Sériové číslo
Tento senzor je opatřen jedinečným elektronickým sériovým číslem, pod kterým se
přihlašuje do systému. Štítek se sériovým číslem najdete na zařízení, druhý na ná-
vodu. Je velmi důležité toto číslo dobře uschovat, abyste jej příp. mohli znovu vyge-
nerovat.

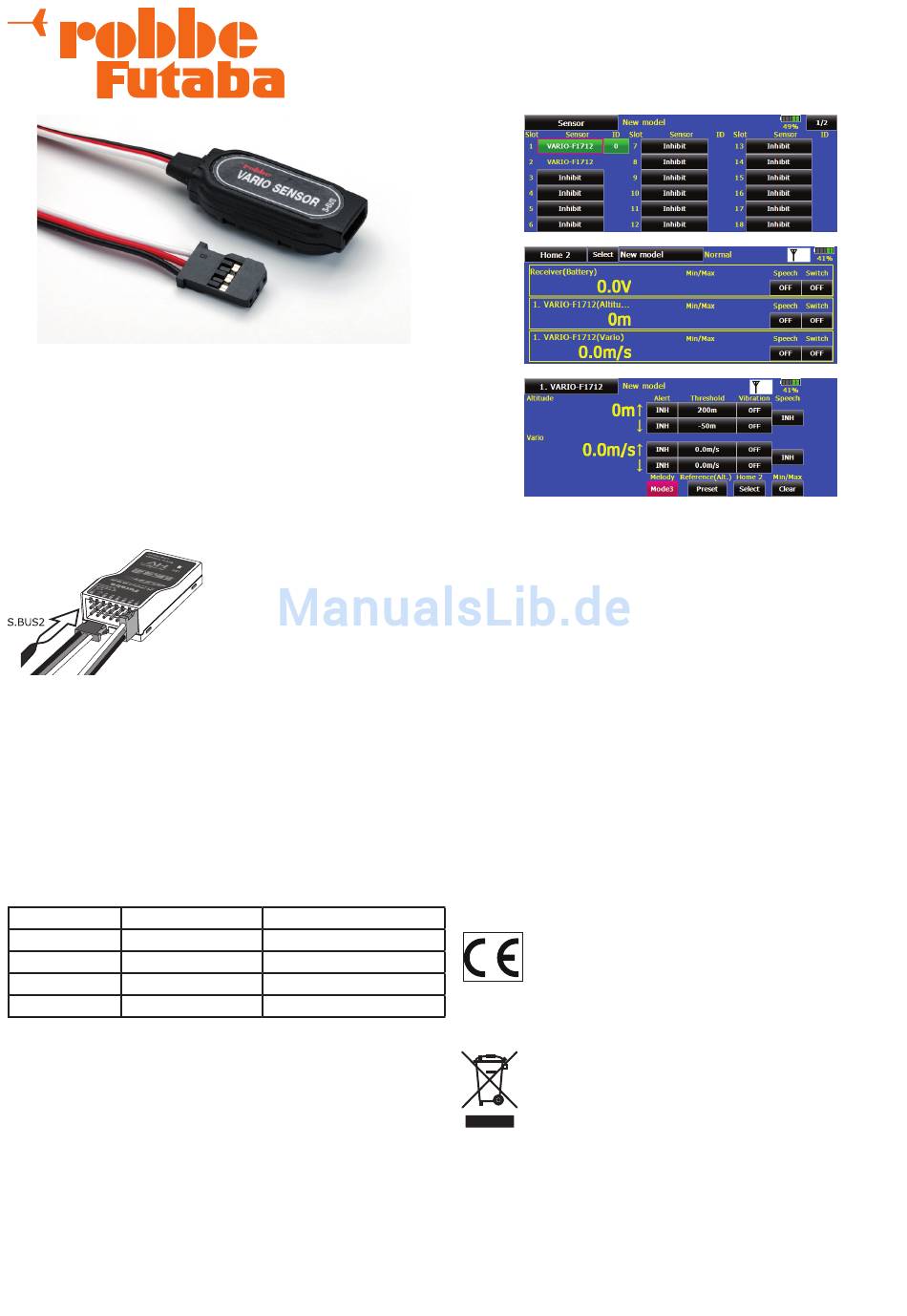

Návod k obsluze pro Vario - a výškový
senzor č. F 1712
Zapojte Vario na 2. S-BUS výstup Vašeho
telemetrického přijímače buď přímo nebo
přes V-kabel příp.
Senzor disponuje 2 přípojkami, takže
na volný výstup lze připojit další S-BUS
zařízení nebo senzor.
Přijímač zajišťuje vario senzoru potřebné
napětí a slouží k přenosu hodnot senzoru
na FASSTest vysílač popř.
Akustický výstup
2
4
8
16
Technická data
• Vario-rozsah měření:
• Variosenzor-rozlišení:
• Zobrazení displeje T18MZ:
• Hovorový výstup T18MZ:
• Měření výšky:
• Rozlišení výškového senzoru:
• Rozměry:
• Hmotnost:
• Provozní napětí:
• Spotřeba proudu:
Prohlášení o shodě
Tímto firma robbe Modellsport prohlašuje, že je tento přístroj v souladu se
základními nařízeními a ostatními relevantními předpisy dle CE směrnic.
Originální prohlášení o shodě najdete na internetu na www. robbe.com u
příslušného popisu výrobku stisknutím logo-tlačítka "Conform".
Uvedený symbol upozorňuje na skutečnost, že musí být výrobek
na konci své životnosti zlikvidován v místě k tomu určenému a ne
v běžném domácím odpadu. Zlikvidujte přístroj v místní komunální
sběrně nebo recyklačním centru. To platí pro všechny země Evrops-
ké unie i ostatní evropské země s odlišným sběrným systémem.
robbe Modellsport GmbH & Co.KG
Metzloser Strasse 38, D-36355 Grebenhain
Telefon +49 (0) 6644 / 87-0 - www.robbe.com
robbe Form AFBC 40-5724
Chyby a technické změny vyhrazeny. Copyright robbe-Modellsport 2012 Kopírování
a dotisk, jakož i výňatky z textu pouze s písemným svolením robbe Modellsport s.r.o.
& Co.KG
