Cher client robbe,
lisez, svp cette notice avant de mettre le capteur en place.
Fixez le variomètre (Vario) au fuselage du modèle avec des morceaux de ruban auto-
agrippant. Il peut se produire que sur les modèles à moteur électrique les ouvertures
d'aération puissent provoquer des inconvénients au niveau des mesures variomé-
triques et d'altitude. Recherchez de ce fait un emplacement ne se trouvant pas direc-
tement dans la courant d'air. Veillez à ce que ne se produisent pas de pression due à
la vitesse au travers des ouvertures du fuselage.
Si nécessaire, enveloppez le capteur dans de la mousse plastique pour amortir.
Installez l'antenne du récepteur autant que possible horizontalement, dans les fuse-
lages en plastique renforcé fibre de carbone amenez-la le plus rapidement possible
vers l'extétieur. Par ailleurs, l'antenne ne doit en aucun cas être parallèle à d'autres
cordons ou asservissements métalliques car ils sont susceptibles de réduire le rayon-
nement et donc de réduire fortement la portée du système télémétrique.
Le récepteur alimente le capteur Vario avec la tension nécessaire et sert à la trans-
mission des valeurs du capteur à l'émetteur FASSTest ou le boîtier télémétrique ou
le boîtier Rx Wi-Fi.
Avec ce second branchement, il est également possible d'assurer l'alimentation élec-
trique lors de l'enregistrement de l'émetteur T18MZ.
Généralités
La mesure de l'altitude à l'aide de la mesure de l'air comprimé est sensible car, même
dans des locaux clos, existent des variations de pression correspondant à des valeurs
Vario de 0,3 à 0,5 m/s, ce qui signifie que l'affichage des valeurs Vario et d'altitude
peuvent varier légèrement à l'air libre. Les variations climatiques provoquent des dif-
férences de pression ce qui provoque des nuances dans l'affichage de l'altitude de
quelques mètres.
Après enregistremenrt du capteur par l'émetteur et la configuration Après enregistre-
menrt du capteur par l'émetteur et la configuration de l'affichage Vario, il est possible,
sous la rubrique „Mélodie", le sélectionner le mode 1...4. Ainsi l'émission sonore
est-elle ajustée dans la résolution sur le capteur.
Avec un thermique légers c'est le mode 1 qui recommandé, avec des sautes de vent
ou un thermique plus puissant, il est recommandé d'accroître la zone morte et de
passer en mode 2 ou plus haut.
Testez par vous-mêmes la mise au point qui vous convient le mieux.
Mélodie
zone morte
signal sonore
Mode1
+/- 5 cm
2 jusquá 2m/s
Mode2
+/- 10 cm
4 jusquá 4m/s
Mode3
+/- 20 cm
8 jusquá 8m/s
Mode4
+/- 40 cm
16 jusquá 16m/s
La diode d'état présente les modes suivants :
Diode rouge éteinte =
présence de la tension mais aucun signal n'est émis par le capteur
Diode rouge allumée =
présence de la tension et des signaux sont émis par le capteur

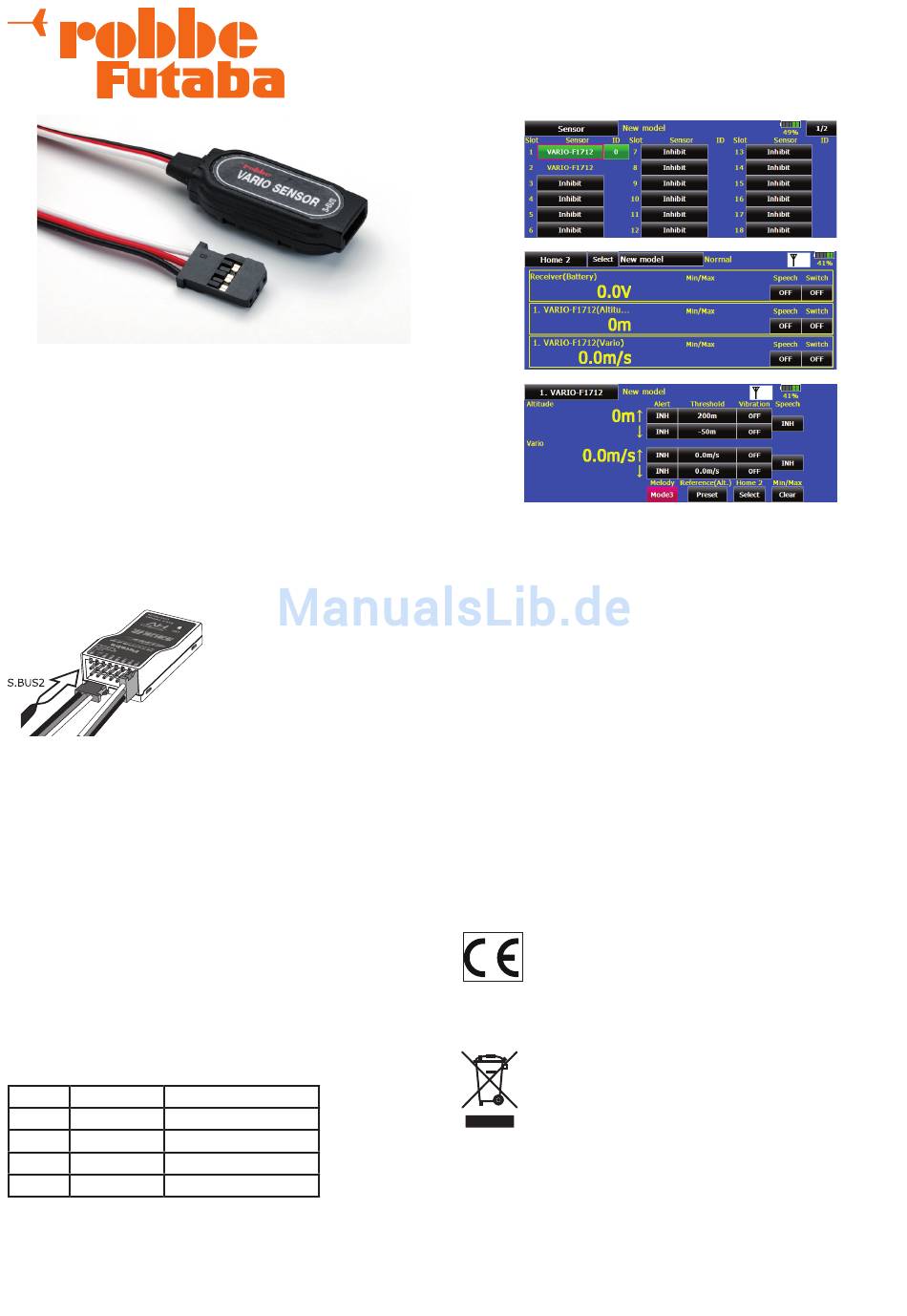

Notice d'utilisation du variomètre et de
l'altimètre Réf. F 1712
Mise en service du Vario:
Plantez le Vario dans la sortie S.BUS2 de
votre récepteur télémétrique, soit directe-
ment soit via un cordon Y ou un cordon de
bifircation.
Le capteur dispose de 2 raccords „univer-
sels" de sorte que, au niveau de la sortie
libre il est possible de raccorder un autre
appareil S.BUS2 ou capteur.
Numéro de série
Ce capteur est pourvu d'un numéro de série électronique unique sous lequel il est
enregistré dans le système. Une étiquette portant le numéro de série est apposée sur
la capteur, une seconde sur la notice. Il est essentiel de bien conserver le numéro de
série pour pouvoir le régénérer si nécessaire.
Caractéristiques techniques
• Gamme de mesure du variomètre: - 50m/s ...+50 m/s
• Résolution du variomètre:
• Affichage sur l'écran du T18MZ: +/- 10 cm/s
• Signal parlé T18MZ:
• Mesure de l'altitude:
• Résolution de l'altimètre:
• Encombrement :
• Poids:
• Tension de service:
• Consommation:
Déclaration de conformité
Par la présente, la société robbe Modellsport GmbH & Co. KG déclare
que cet appareil est conforme avec les exigences fondamentales et les
autres prescriptions de la directive CE correspondante. L'original de la
déclaration de conformité se trouve dans l'Internet sur le site www.robbe.
com, associée à la description de l'appareil concerné et apparaît lorsqu'on clique le
bouton portant le logo "Conform".
-
Ce symbole signifie que les appareils électriques et élec-
troniques irréparables ou en fin de cycle d'exploitation doivent être
mis au rebut non pas avec les ordures ménagères mais dans les
déchetteries spécialisées. Portez-les dans les collecteurs commun-
aux appropriés ou un centre de recyclage spécialisé. Cette remarque
s'applique aux pays de la Communauté européenne et aux autres
pays européens pourvus d'un système de collecte spécifique.
robbe Modellsport GmbH & Co.KG
Metzloser Str. 38 · D-36355 Grebenhain
Téléphone +49 (0) 6644/87-0 - www.robbe.com
robbe Form AFBC 40-5724
Sous réserve d'erreurs et de modifications techniques Copyright robbe-Modellsport
2012. La copie et la reproduction, même partielles, sont soumises à l'autorisation
écrite de la Sté robbe-Modellsport GmbH & Co.KG
10 cm/s
+/- 10 cm/s
-500 m ... +3000 m
1 m
approx. 30 x 14 x 8 mm
env. 5,5 g
3,7 à 8,4 volts
approx. 8 mA
