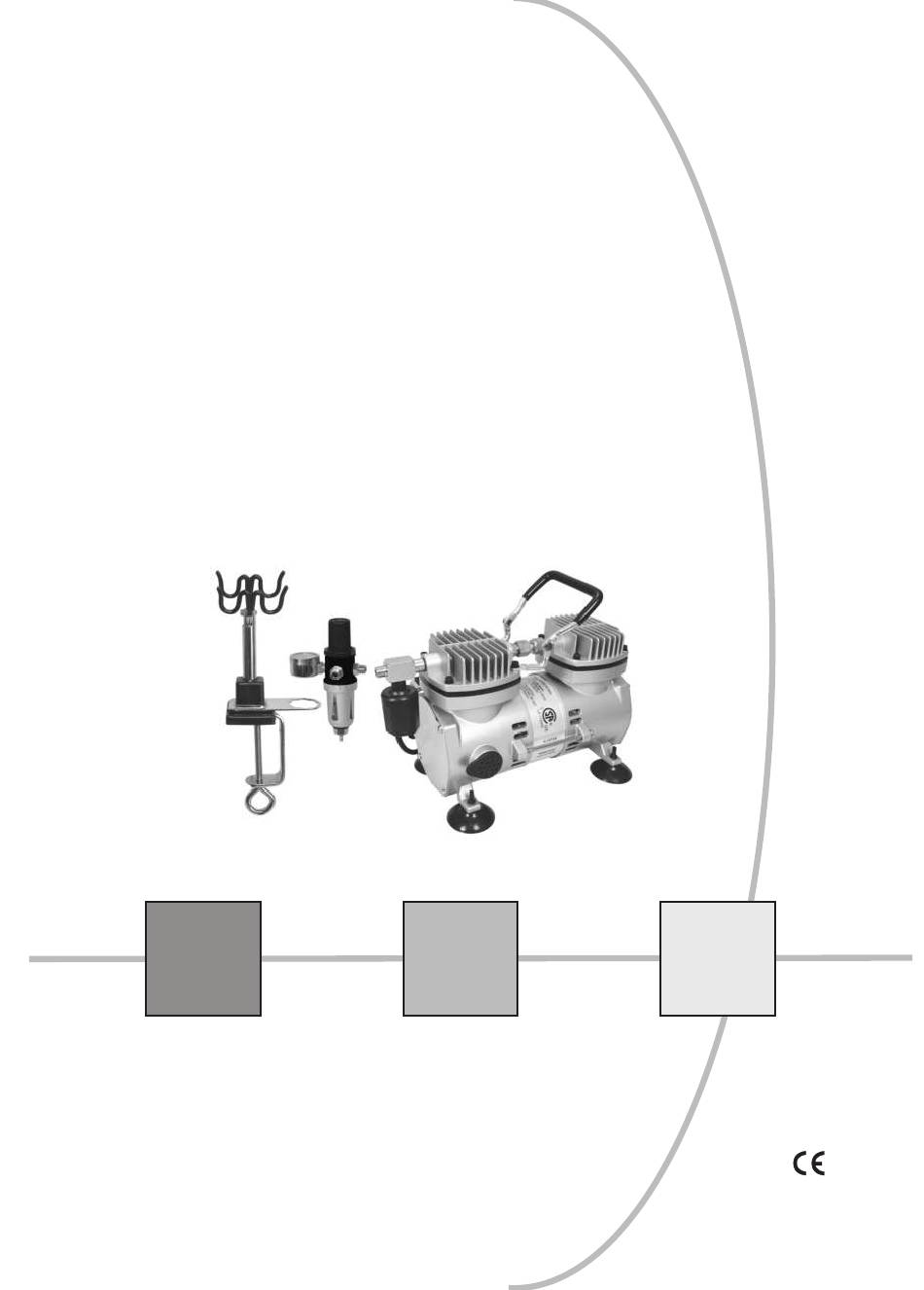

- Seite 1 Bedienungsanweisung Operating Instructions 10-16 Gebruiksanwijzing 17-23 Bruksanwisning 24-30 Sparmax TC-2000...
-
Seite 2: Einleitung
Einleitung Vorwort Diese Bedienungsanweisung gilt für die Kompressoren der Typenreihen TC-2000. Sie enthält wichtige Hinweise, wie der Kompressor sicher, sachgerecht und wirtschaftlich betrieben werden kann. Wichtige Sicherheitshinweise Lesen Sie vor der Inbetriebnahme die Bedienungsanweisung sorgfältig durch und beachten Sie die angeführten Hinweise! -
Seite 3: Beachten Sie Im Eigenen Interesse Folgende Punkte
Hinweise zum Umweltschutz Das Symbol auf dem Produkt, der Bedienungsanweisung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Die Werkstoffe sind gemäß... -
Seite 4: Gewährleistung
Hinweis: Sollten Sie das Verpackungsmaterial nicht mehr benötigen, ist es gemäß den gel- tenden Bestimmungen zu entsorgen. Gerät auf Vollständigkeit prüfen Prüfen Sie, ob das Gerät vollständig geliefert wurde. Lieferumfang TC-2000: Kompressor, Druckminderer mit Wasserabscheider, Schlauch, Spiralschlauch, Airbrush-Halter, Bedienungsanleitung. 4 DEUTSCH... - Seite 5 Gerät aufstellen Stellen Sie den Kompressor in einem gut belüfteten, ausreichend großen Raum auf eine ebene Fläche. Die Raumtemperatur sollte nicht höher als 35°C sein. Verbinden Sie den mitgelieferten Spiralschlauch mit dem Kompressor Befestigen Sie den mitgelieferten Airbrushhalter am Tisch 4.+ 5.
- Seite 6 Inbetriebnahme des Kompressors Schließen Sie den Kompressor an das Stromnetz an und schalten ihn am Netzschalter, Stellung I, ein. Der Kompressor baut seinen Arbeitsdruck auf und stoppt automatisch, wenn sein Höchstdruck erreicht ist. Wird dem Kompressor Luft entnommen und unterschreitet der Luftdruck im Kompressor ca. 40 PSI/2,8 bar, läuft der Kompressor an bis er wieder seinen Höchstdruck erreicht hat.
- Seite 7 Finger nach oben, bis alles Wasser entwichen ist. Wenn Sie den Ablass-Hebel wieder loslassen, schließt er auto- matisch. Der Kompressor muss dabei unter Druck stehen. Technische Daten Nachfolgend erhalten Sie eine Tabelle mit den Leistungswerten des Kompressors TC-2000 Modell Spannung Leistung...
- Seite 8 Störungstabelle TC-2000 Achtung: Bei Störungen ist der Kompressor unverzüglich stromlos zu machen. Reparaturen dürfen ausschließlich von ausgebildetem und qualifiziertem Fach- personal durchgeführt werden. Störungen Mögliche Ursachen Abhilfe Der Motor des Kompressors Hinweis: Der Motorschutzschal- Wenn der Druck im Tank unter...
- Seite 9 Teileliste TC-2000/Part list Griff/Handle An-/Ausschalter/On/off switch Luftauslass/Air outlet Druckschalter/Auto stop switch Stecker/Plug Filtergehäuse/Filter cover Gummifuß/Rubber stand Spiral-Schlauch/Curly hose Schlauch/Hose Airbrush-Halter/Airbrush holder Tischhalterung/Table holder Schraube für Tischhalterung/Screw for table holder Fixierring/Fixing ring Druckminderer/Pressure regulator Manometer/Pressure gauge Wasserabscheider/Moisture trap Ablass-Ventil/Drain valve Luftauslass mit Schraube/Air outlet with screw...
-
Seite 10: Important Safety Instructions
Introduction Preface This operating manual applies to type TC-2000 series compressors. It contains important information on the safe, correct and economical operation of your compressor. Important safety instructions Please read the operating manual carefully prior to commissioning and observe the instructions con- tained therein! Check for transportation damage. -
Seite 11: Please Heed The Following Instructions In Your Own Interest
Environmental protection instructions The symbol on the product, operating manual or the packaging indicates that this product should not be disposed of in normal household waste at the end of its service life. It should be brought to a collecting point for the recycling of electrical and electronic devices. Materials should be recycled according to their respective markings. -
Seite 12: Prior To Initial Commissioning
Warranty The manufacturer guarantees the original purchaser that the product was free from material defects at the time of delivery, said warranty applying to this product for a period of two years from the pur- chase date. In the event of the product exhibiting a material defect during the warranty period, the pro- duct shall, where a purchase receipt is produced, be repaired within a reasonable period of time or replaced with an equivalent or replacement model. - Seite 13 Unit installation Install the compressor on a level surface in a well-ventilated room with adequate space. Room temperature should not exceed 35°C. Connect the supplied spiral coiled tube up to the compressor. Affix the supplied airbrush holder on the table. 4.+ 5.
- Seite 14 Beginning of operation Connect the compressor to the power supply system. Turn the on/off switch to I (on) The compressor is fitted with an automatic shut-off switch. The shut-off switch automatically deactiva- tes the motor after it has build up the maximum pressure required. The motor is automatically reactivated when the pressure reaches 40psi (2.8 bar).
- Seite 15 Technical data The following is a table of performance values of individual compressor types. Model Voltage Power Suction Pressure Noise Weight capacity level Volt Watt litre bar/psi dB (A) 1m TC-2000 220-240 23-32 54-56 ENGLISH 15...
- Seite 16 Fault table TC-2000 Warning: The unit should be de-energised immediately in the event of a malfunction. Repairs should only be entrusted to trained and qualified skilled personnel. Malfunctions Possible causes Remedy The compressor motor NOTE: The auto-stop feature of Once pressure drops to 40 does not start this unit’s pressure switch...
-
Seite 17: Belangrijke Veiligheidsinstructies
Inleiding Voorwoord Deze handleiding geldt voor de compressoren van de modelserie TC-2000. Ze bevat belangrijke infor- matie over hoe de compressor veilig, vakkundig en economisch kan worden gebruikt. Belangrijke veiligheidsinstructies Lees voor de ingebruikname de handleiding zorgvuldig door en neem de daarin gegeven instructies in acht! Controleer of er geen transportschade is. -
Seite 18: Beoogd Gebruik
Informatie m.b.t. milieuzorg Het symbool op het product, de handleiding of de verpakking wijst erop dat dit product aan het einde van zijn levensduur niet met het gewone huishoudelijke afval mag worden ver- wijderd. Het moet worden afgeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten. -
Seite 19: Voor De Eerste Ingebruikname
Instructie:Mocht u het verpakkingsmateriaal niet meer nodig hebben, dan dient het in over- eenstemming met de geldende bepalingen te worden verwijderd. Apparaat op volledigheid controleren Controleer of het apparaat volledig werd geleverd. Leveringsomvang TC-2000: compressor, waterafscheider , spiraalslang, slang, drukregelaar air- gebruikshandleiding. - Seite 20 Apparaat opstellen Plaats de compressor in een goed geventileerde, voldoende grote ruimte op een vlakke ondergrond. De temperatuur in de ruimte mag niet hoger zijn dan 35 °C. 2. Verbind de meegeleverde spiraalslang met de compressor 3. Bevestig de meegeleverde airbrushouder aan de tafel 4.+ 5.
- Seite 21 Ingebruikname van de compressor Sluit de compressor op het stroomnet aan en schakel hem via de netschakelaar in (stand I). De com- pressor bouwt zijn werkdruk op en stopt automatisch als de maximumdruk is bereikt (ca. 4 bar). Wordt de compressor lucht ontnomen en onderschrijdt de luchtdruk in de compressor ca. 3 bar, dan start de compressor weer, tot hij zijn maximumdruk opnieuw heeft bereikt.
- Seite 22 Als u de aflaathen- del weer loslaat, sluit hij automatisch weer af. De tank moet daarbij onder druk staan. Storingstabel TC-2000 Let op: Bij storingen dient de compressor onverwijld stroomloos te worden gemaakt. Reparaties mogen uitsluitend door opgeleid en gekwalificeerd vakpersoneel worden uitgevoerd.
- Seite 23 Slang Airbrushhouder Tischhalterung Schraube für Tischhalterung Fixierring Drukregelaar Manometer Waterafscheider Aftapventiel Luchtuitlaatschroef Luchtuitlaat Technische gegevens Onderstaand vindt u een tabel met de prestatiewaarden van de compressor TC-2000. Model Spanning Vermogen Aanzuig- Druk Geluids- Gewicht vermogen sterkte netto volt watt liter...
-
Seite 24: Viktig Säkerhetsinformation
Inledning Förord Den här bruksanvisningen gäller för kompressorer i typserierna TC-2000. Den innehåller viktig infor- mation hur kompressorn kan användas säkert, korrekt och ekonomiskt. Viktig säkerhetsinformation Läs noggrant igenom bruksanvisningen och beakta anvisningarna innan kompressorn tas i bruk! Kontrollera att det inte finns några transportskador. Brytaren måste vara i Off- resp. 0-positionen innan kompressorn tas i bruk. -
Seite 25: Avsedd Användning
Miljöinformation Symbolen på produkten, bruksanvisningen eller förpackningen informerar om att den här produkten inte får avfallshanteras i de vanliga hushållssoporna när den en gång har använts färdigt. Den måste lämnas in till ett återvinningsställe för elektrisk och elektronisk utrust- ning. Materialen kan återvinnas enligt märkningen. -
Seite 26: Före Första Användningen
Observera: Om du inte skulle behöva förpackningsmaterialet längre, skall avfallshanteringen skötas enligt de gällande bestämmelserna. Kontrollera att maskinen är komplett Kontrollera om maskinen har levererats komplett. Leveransen omfattar för TC-2000: Kompressor, vattenavskiljare, spiralslang, slang, airbrushhållare, bruksanvisning. 26 SVENSKA... - Seite 27 Ställa upp maskinen Ställ kompressorn i ett välventilerat, tillräckligt stort utrymme på en jämn yta. Rumstemperaturen bör inte vara högre än 35°C. 2. Koppla samman den medföljande spiralslangen med kompressorn 3. Fäst den medföljande airbrushhållaren i bordet 4.+ 5. Skruva bort fästmuttern från tryckutjämnaren 6.
- Seite 28 Börja använda kompressorn Anslut kompressorn till strömnätet och koppla på den med nätbrytaren, position I. Kompressorn ska- par arbetstrycket och stoppar automatiskt när maxtrycket har uppnåtts (ca. 4 bar). Tas luft från kom- pressorn och lufttrycket i kompressorn underskrider ca. 3 bar, startar kompressorn tills maxtrycket har uppnåtts igen.
- Seite 29 När du släpper avtapp- ningsspaken igen, stängs den automatiskt. Det måste finnas tryck i tanken. Störningstabell TC-2000 Se upp: Vid störningar skall strömmen kopplas bort direkt från kompressorn. Reparationer får endast genomföras av utbildad och kvalificerad fackpersonal.
- Seite 30 Spiralslang Slang Airbrushhållare table holder screw for table holder fixing ring Tryckutjämnare Manometer Vattenavskiljare Tömningsventil Luftutloppsskruv Luftutlopp Tekniska data Nedan finns en tabell med prestandavärdena för kompressorn TC-2000. Modell Spänning Effekt Insugnings- Tryck Buller- Vikt effekt nivå netto Volt Watt...
- Seite 32 Vertrieb über Harder & Steenbeck GmbH & Co. KG Hans-Böckler-Ring 37, 22851 Norderstedt, Deutschland www.harder-airbrush.de Art. Nr. 91045, EAN Code 4039868004529...
