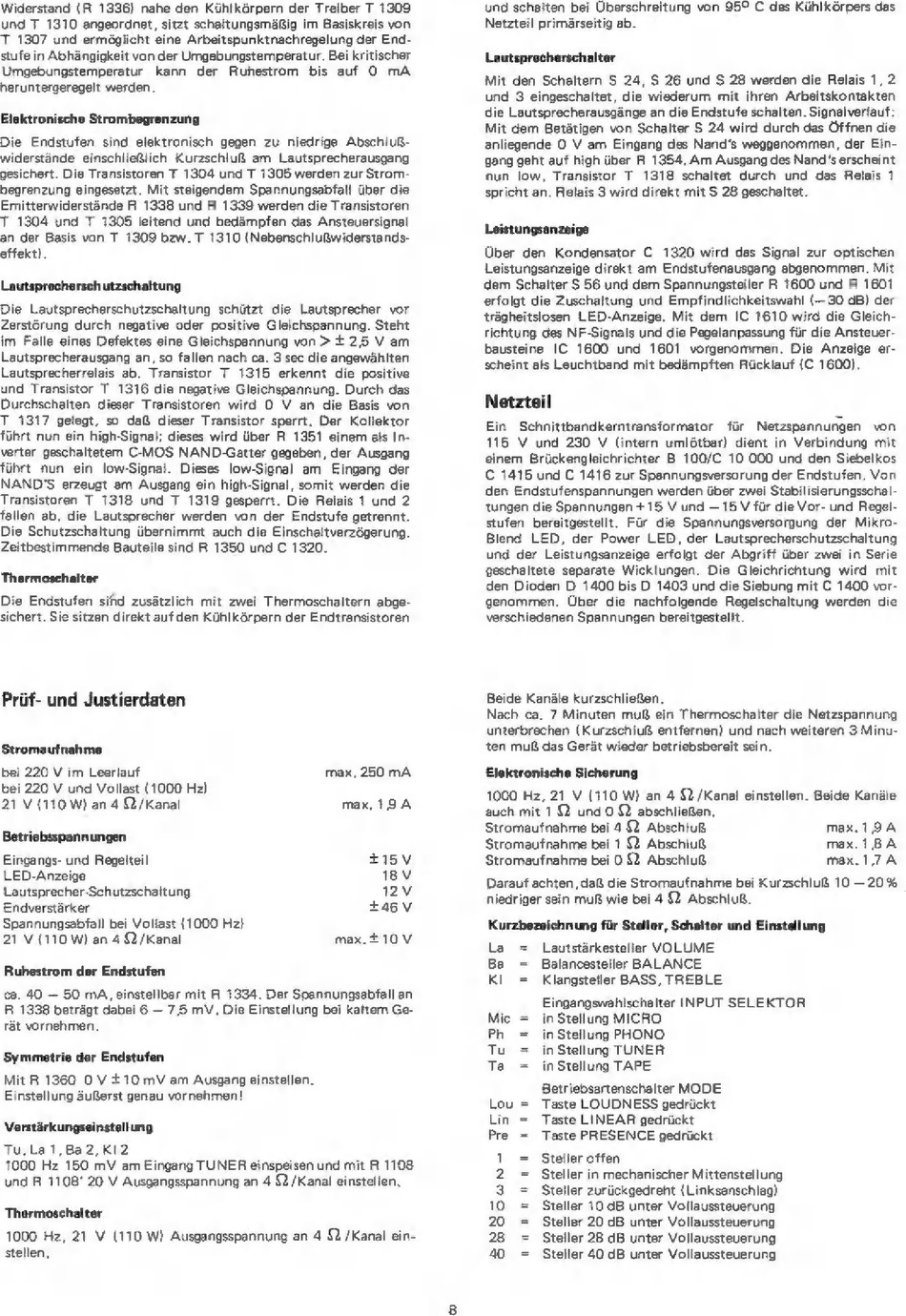

Widerstand (В 1336) nahe den Kühlkörpern der Treiber Т 1309
und T 1310 angeordnet, sitzt schaltungsmäßig im Basiskreis von
T 1307 und ermöglicht eine Arbeitspunktnachregelung der End-
stufe in Abhängigkeit von der Umgebungstemperatur. Bei kritischer
Umgebungstemperatur kann der Ruhestrom bis auf 0 mA
heruntergeregelt werden.
Elektronische Strombegrenzung
Die Endstufen sind elektronisch gegen zu niedrige Abschluß-
widerstände einschließlich Kurzschluß am Lautsprecherausgang
gesichert. Die Transistoren T 1304 und T 1305 werden zur Strom-
begrenzung eingesetzt. Mit steigendem Spannungsabfall über die
Emitterwiderstände R 1338 und Н 1339 werden die Transistoren
Т 1304 und Т 1305 leitend und bedämpfen das Ansteuersignal
an der Basis von T 1309 bzw. T 1310 (Nebenschlußwiderstands-
effekt).
Lautsprecherschutzschaltung
Die Lautsprecherschutzschaltung schützt die Lautsprecher vor
Zerstörung durch negative oder positive Gleichspannung. Steht
im Falle eines Defektes eine Gleichspannung von > + 25 V am
Lautsprecherausgang an, so fallen nach са. З sec die angewählten
Lautsprecherrelais ab. Transistor Т 1315 erkennt die positive
und Transistor T 1316 die negative Gleichspannung. Durch das
Durchschalten dieser Transistoren wird 0 V an die Basis von
Т 1317 gelegt, so daß dieser Transistor sperrt. Der Kollektor
führt nun ein high-Signal; dieses wird über R 1351 einem als In-
verter geschaltetem C-MOS NAND-Gatter gegeben, der Ausgang
führt nun ein low-Signal. Dieses low-Signal am Eingang der
МАМО erzeugt am Ausgang ein high-Signal, somit werden die
Transistoren T 1318 und T 1319 gesperrt. Die Relais 1 und 2
fallen ab, die Lautsprecher werden von der Endstufe getrennt.
Die Schutzschaltung übernimmt auch die Einschaltverzögerung.
Zeitbestimmende Bauteile sind R 1350 und C 1320.
Thermoschalter
Die Endstufen sind zusätzlich mit zwei Thermoschaltern abge-
sichert. Sie sitzen direkt auf den Kühlkörpern der Endtransistoren
Prüf- und Justierdaten
Stromaufnahme
bei 220 V im Leerlauf max. 250 mA
bei 220 V und Vollast (1000 Hz)
21 V (110 W) an 4 9 /Капа! max. 19 A
Betriebsspannungen
Eingangs- und Regelteil 15V
LED-Anzeige 18V
Lautsprecher-Schutzschaltung 12۷
Endverstärker +46 V
Spannungsabfall bei Vollast (1000 Hz)
21 V (110 W) an 4 %/Kanal max.t10V
Ruhestrom der Endstufen
ca. 40 — 50 тА, einstellbar mit R 1334. Der Spannungsabfall ап
R 1338 beträgt dabei 6 - 7,5 mV. Die Einstellung bei kaltem Ge-
rät vornehmen.
Symmetrie der Endstufen
Mit R 1360 О V +10 mV am Ausgang einstellen.
Einstellung äußerst genau vornehmen!
Verstärkungseinstellung
Tu, La 1, Ba 2,KI2
1000 Hz 150 mV am Eingang TUNER einspeisen und mit R 1108
und А 1108: 20 V Ausgangsspannung ап 4 9 /Капа! einstellen.
Thermoschalter
1000 Hz, 21 V (110 W) Ausgangsspannung an 4 Q /Kanal ein-
stellen,
und schalten bei Überschreitung von 959 С des Kühlkörpers das
Netzteil primärseitig ab.
Lautsprecherschalter
Mit деп Schaltern 5 24, 5 26 und 5 28 werden die Relais 1,2
und 3 eingeschaltet, die wiederum mit ihren Arbeitskontakten
die Lautsprecherausgänge an die Endstufe schalten. Signalverlauf
Mit dem Betätigen von Schalter 5 24 wird durch das Öffnen die
anliegende 0 V am Eingang des Мапс" weggenommen, der Ein-
gang geht auf high über R 1354. Am Ausgang des Мапа'ѕ erscheint
nun low, Transistor T 1318 schaltet durch und das Relais 1
spricht an. Relais 3 wird direkt mit 5 28 geschaltet.
Leistungsanzeige
Über den Kondensator C 1320 wird das Signal zur optischen
Leistungsanzeige direkt am Endstufenausgang abgenommen. Mit
dem Schalter 5 56 und dem Spannungsteiler R 1600 und R 1601
erfolgt die Zuschaltung und Empfindlichkeitswahl (— ЗО dB) der
trägheitsiosen LED-Anzeige. Mit dem IC 1610 wird die Gleich-
richtung des NF-Signals und die Pegelanpassung für die Ansteuer-
bausteine IC 1600 und 1601 vorgenommen. Die Anzeige er-
scheint als Leuchtband mit bedämpften Rücklauf (C 1600)
Netzteil
Ein Schnittbandkerntransformator für Netzspannungen von
115 V und 230 V (intern umlötbar) dient in Verbindung mit
einem Brückengleichrichter B 100/C 10 000 und den Siebelkos
С 1415 und С 1416 zur Spannungsversorung der Endstufen. Von
den Endstufenspannungen werden über zwei Stabilisierungsschal-
tungen die Spannungen +15 V und — 15 V für die Vor- und Regel-
stufen bereitgestellt. Für die Spannungsversorgung der Mikro-
Blend LED, der Power LED, der Lautsprecherschutzschaltung
und der Leistungsanzeige erfolgt der Abgriff über zwei іп Serie
geschaltete separate Wicklungen. Die Gleichrichtung wird mit
den Dioden О 1400 bis D 1403 und die Siebung mit С 1400 vor-
genommen. Über die nachfolgende Regelschaltung werden die
verschiedenen Spannungen bereitgestellt.
Beide Kanäle kurzschließen.
Nach ca. 7 Minuten muß ein Thermoschalter die Netzspannung
unterbrechen (Kurzschluß entfernen) und nach weiteren 3 Minu-
ten muß das Gerät wieder betriebsbereit sein.
Elektronische Sicherung
1000 Hz, 21 V (110 W) ап 4 52 /Kanal einstellen. Beide Kanäle
auch mit 1 О und O Q abschließen.
Stromaufnahme bei 4 © Abschluß max.19A
Stromaufnahme bei 1 $ Abschluß max.1,8A
Stromaufnahme bei 0 Q Abschluß тах.17А
Darauf achten, daß die Stromaufnahme bei Kurzschluß 10 — 20%
niedriger sein muß wie bei 4 $2 Abschluß.
Kurzbezeichnung für Steller, Schalter und Einstellung
La Lautstärkesteller VOLUME
Ba = Balancesteller BALANCE
КІ = Klangsteller BASS, TREBLE
Eingangswahlschalter INPUT SELEKTOR
Mic in Stellung MICRO
Ph = in Stellung PHONO
Tu in Stellung TUNER
Ta = inStellung TAPE
Betriebsartenschalter MODE
Taste LOUDNESS gedrückt
Taste LINEAR gedrückt
Taste PRESENCE gedrückt
Steller offen
Steller in mechanischer Mittenstellung
Steller zurückgedreht (Linksanschlag)
Steller 10 dB unter Vollaussteuerung
Steller 20 dB unter Vollaussteuerung
28 = Steller 28 dB unter Vollaussteuerung
40 = Steller 40 dB unter Vollaussteuerung
