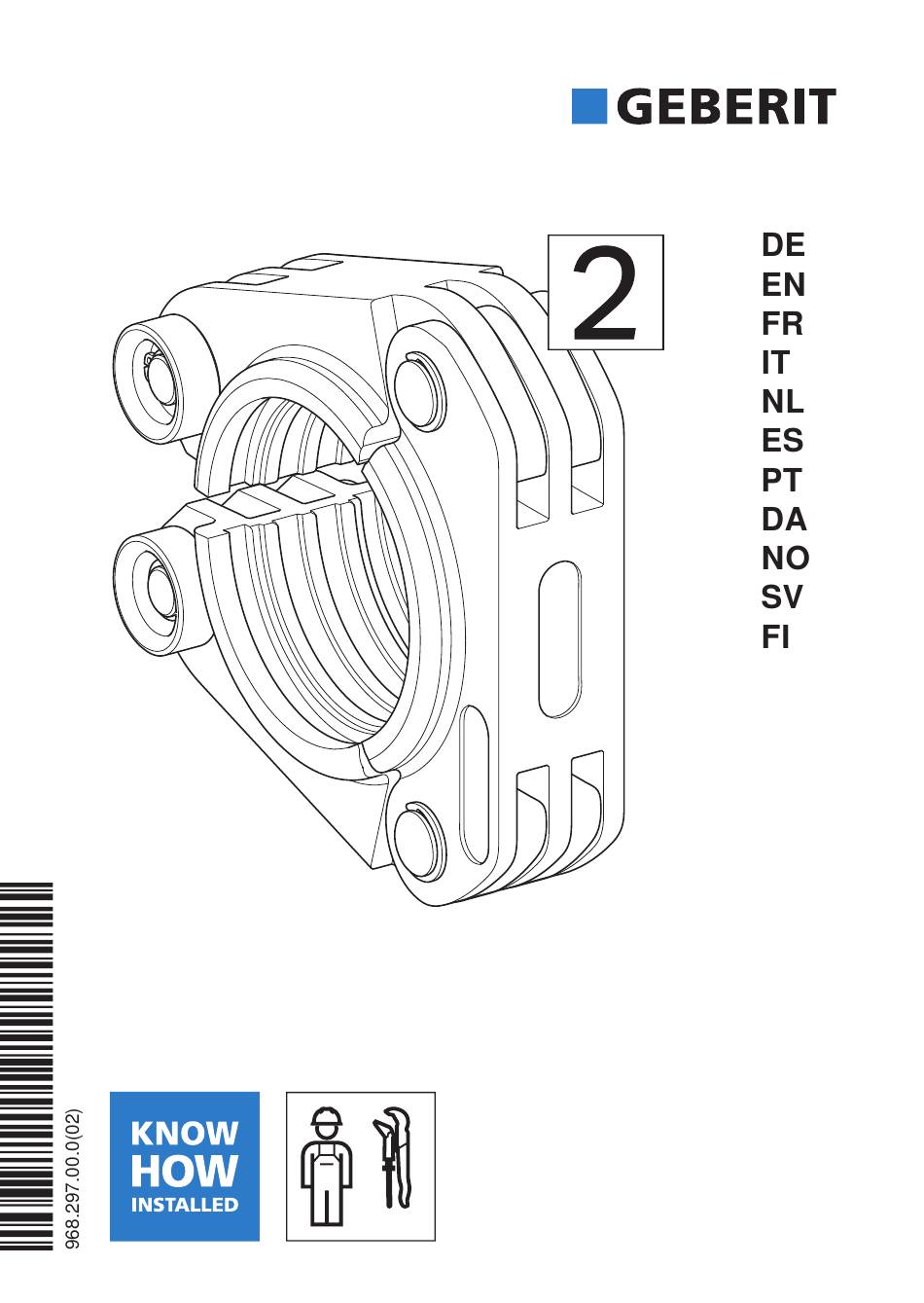

- Seite 1 GEBERIT MEPLA USER MANUAL BEDIENUNGSANLEITUNG MODE DʼEMPLOI ISTRUZIONI PER L’USO...
- Seite 3 Deutsch ..............English................ Français..............Italiano................ Nederlands..............Español ..............Português..............Dansk................Norsk ................Svenska..............Suomi ................. 27021601483525515 © 12-2023 968.297.00.0(02)
- Seite 4 Grundlegende Sicherheitshinweise Bestimmungsgemässe Verwendung Die Geberit Mepla Pressschlingen und Zwischenbacken dienen ausschliesslich dazu, Geberit Mepla Systemrohre und Pressfittings zu verpressen. Geberit empfiehlt, Geberit Mepla Pressschlingen und Zwischenbacken nur in folgenden Pressgeräten zu verwenden: • Geberit Pressgeräte, die mit dem gleichen Kompatibilitätskennzeichen...
- Seite 5 Presskraft kann die Lebensdauer der Pressschlingen und Zwischenbacken erheblich reduzieren. Nur Geberit Mepla Pressschlingen und Zwischenbacken verwenden, die dem Durchmesser der zu verarbeitenden Geberit Mepla Pressfittings entsprechen. Geberit Mepla Pressschlingen und Zwischenbacken dürfen nur von Fachkräften für Rohrleitungsinstallationen verwendet werden.
-
Seite 6: Qualifikation Der Benutzer
Personen verletzen. • Benutzer müssen mit den landesspezifischen Sicherheitsvorschriften vertraut sein und diese anwenden. • Benutzer, die zum ersten Mal mit Geberit Pressschlingen und Geberit Zwischenbacken arbeiten, müssen sich den sicheren Umgang von einem Fachkundigen erklären lassen oder an einem Fachlehrgang teilnehmen. - Seite 7 ▶ Schutzbrille und Schutzhelm tragen. Die Geberit Pressaufsätze (Pressbacken, Pressschlingen, Zwischenbacken) sind beim Pressvorgang grossen Kräften ausgesetzt und nutzen sich ab. Die Verwendung abgenutzter oder beschädigter Geberit Pressaufsätze kann zu Verletzungen führen. • Pressaufsätze nur in technisch einwandfreiem Zustand verwenden. • Pressaufsätze regelmässig warten.
- Seite 8 Insbesondere auf Materialanrisse in Presskontur und an Flanschen prüfen. • Bei Materialanrissen: Pressaufsätze sofort ausmustern, als defekt kennzeichnen und nicht mehr verwenden. Beschädigung der Geberit Pressaufsätze durch fehlerhafte Verpressung vermeiden Die Geberit Pressaufsätze (Pressbacken, Pressschlingen, Zwischenbacken) können durch fehlerhafte Verpressung oder Verwendung, wie zum Beispiel das Mitverpressen von Fremdkörpern, beschädigt werden.
- Seite 9 Persönliche Schutzausrüstung verwenden Ohne geeignete Schutzausrüstung können Personen verletzt werden. Während des Pressvorgangs Schutzhelm, Schutzbrille und Sicherheitsschuhe tragen. 27021601483525515 © 12-2023 968.297.00.0(02)
- Seite 10 Symbolerklärung Symbole in der Anleitung Symbol Bedeutung WARNUNG Kennzeichnet eine Gefahr, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird. VORSICHT Kennzeichnet eine Gefahr, die zu Verletzungen führen kann, wenn sie nicht vermieden wird. ACHTUNG Kennzeichnet eine Gefahr, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.
-
Seite 11: Symbole Auf Dem Produkt
2 / 2 Symbole auf dem Produkt Symbol Bedeutung Gefahr durch wegfliegende Bruchstücke. Beiliegende Sicherheitshinweise und Anleitung vor Inbetriebnahme und Benutzung des Geberit Pressaufsatzes lesen. Serviceplakette: Gibt den Zeitpunkt der nächsten Wartung an. Kompatibilitätskennzeichen: Weist auf die Verwendung von kompatiblen Pressgeräten hin. -
Seite 12: Produktbeschreibung
Produktbeschreibung Aufbau der Geberit Mepla Pressschlingen und Geberit Zwischenbacken Presskontur Nuten Schlingengelenke Kompatibilitätskennzeichen Schlingensegmente 27021601483525515 © 12-2023 968.297.00.0(02) - Seite 13 Backenhebel Kralle Kompatibilitätskennzeichen Backengelenke Flansch Kompatibilität Typ der Zwischenba- Durchmesserbereich [mm] ZB 203A d63–75 ZB 203 d63–75 27021601483525515 © 12-2023 968.297.00.0(02)
-
Seite 14: Bedienung
Fachwerkstatt prüfen lassen. ▶ Geeignete Schutzausrüstung tragen (Schutzbrille, Schutzhelm usw.). VORSICHT Verletzungsgefahr durch Herunterfallen der ungesicherten Geberit Pressaufsätze ▶ Beim Einsetzen der Geberit Pressaufsätze (Pressbacken, Zwischenbacken) in die Werkzeugaufnahme Pressgerät aufrecht halten. 27021601483525515 © 12-2023 968.297.00.0(02) - Seite 15 ACHTUNG Geräteschaden durch fehlerhafte Verwendung ▶ Nur Geberit Pressaufsätze (Pressbacken, Pressschlingen, Zwischenbacken) verwenden, die dasselbe Kompatibilitätskennzeichen tragen wie das Pressgerät. ▶ Geberit Zwischenbacke gemäss Beschreibung in das Pressgerät einsetzen. → Siehe Betriebsanleitung des jeweiligen Pressgeräts. 27021601483525515 © 12-2023 968.297.00.0(02)
- Seite 16 Zum Öffnen der Geberit Pressschlinge die Schlingensegmente auseinanderziehen und Pressschlinge um den Geberit Pressfitting legen. Sicherstellen, dass die Presskontur der Geberit Pressschlinge korrekt auf der Werkzeugführung des Geberit Pressfittings platziert ist. Geschlossene Geberit Pressschlinge in Pressposition drehen. 27021601483525515 © 12-2023...
- Seite 17 Geberit Zwischenbacke in die Geberit Mepla Pressschlinge einhängen ACHTUNG Beschädigung der Geberit Pressschlinge bei fehlerhafter Anwendung der Geberit Zwischenbacke ▶ Sicherstellen, dass die Krallen der Geberit Zwischenbacke die Bolzen der Geberit Pressschlinge immer vollständig umgreifen. Zum Öffnen der Geberit Zwischenbacke beide Backenhebel zusammendrücken.
- Seite 18 Pressschlingen verwenden. ▶ Pressfitting nach dem Pressvorgang auf scharfe Kanten prüfen und falls erforderlich Pressschlinge ersetzen. VORSICHT Quetschgefahr ▶ Hände von der Geberit Pressschlinge und Zwischenbacke fernhalten. ACHTUNG Beschädigung der Geberit Pressschlinge durch Fehlverpressung Durch eine Fehlverpressung kann die Geberit Pressschlinge beschädigt werden.
- Seite 19 ▶ Fehlverpresste Verbindung ersetzen. Sie darf nicht nachgepresst werden. Geberit Pressfitting verpressen. → Siehe Betriebsanleitung des jeweiligen Pressgeräts. Nach dem Pressvorgang die Geberit Pressschlinge auf vollständigen Verschluss prüfen. Geberit Zwischenbacke öffnen und von der Geberit Pressschlinge lösen. Geberit Pressschlinge öffnen und abnehmen.
-
Seite 20: Instandhaltung
Falls eine Pressverbindung nicht vollständig verpresst ist, zum Beispiel bei einem Stromunterbruch, muss sie nachgepresst werden. Dabei darf die Geberit Pressbacke oder Pressschlinge nicht abgenommen oder verdreht werden. Eine Nachpressung wird wie eine normale Verpressung ausgeführt. Bei der Nachpressung kann das Presswerkzeug je nach Vorpressung einen grossen Leerhub zurücklegen. - Seite 21 Mängel vorliegen, Pressschlinge bzw. Zwischenbacke ersetzen oder Mängel durch eine autorisierte Fachwerkstatt beheben lassen. • Pressschlinge: – Presskontur mit einem von Geberit empfohlenen Schmiermittel einsprühen und mit einem Tuch reinigen. Regelmässig, vor – Ablagerungen in der Presskontur dem Einsatz, zu entfernen.
- Seite 22 Jahr oder ge- • Zwischenbacke servicepflichtig mäss Angaben auf (z. B. ZB 203): der Serviceplakette – Verschleisszustand der Zwischenbacke durch eine autorisierte Fachwerkstatt prüfen lassen. 2 / 2 Autorisierte Fachwerkstätten Adressen autorisierter Fachwerkstätten können bei den Geberit Vertriebsgesellschaften erfragt werden. 27021601483525515 © 12-2023 968.297.00.0(02)
-
Seite 23: Entsorgung
Entsorgung Entsorgung von Geberit Pressaufsätzen Die Geberit Pressaufsätze bestehen aus Stahl. Daher gehören ausgediente Geberit Pressaufsätze (Pressbacken, Pressschlingen, Zwischenbacken) nicht in den Restmüll. Sie sind zur fachgerechten Entsorgung direkt an Geberit zurückzugeben oder einer örtlichen Annahmestelle für Altmetall zukommen zu lassen. - Seite 221 27021601483525515 © 12-2023 968.297.00.0(02)
