2.3 Die Status-LED
Die Status-LED (B) zeigt Ihnen verschiedene Zu-
stände direkt am Gerät an:
•
•
•
•
I
H
G
F
D, E
C
B
A

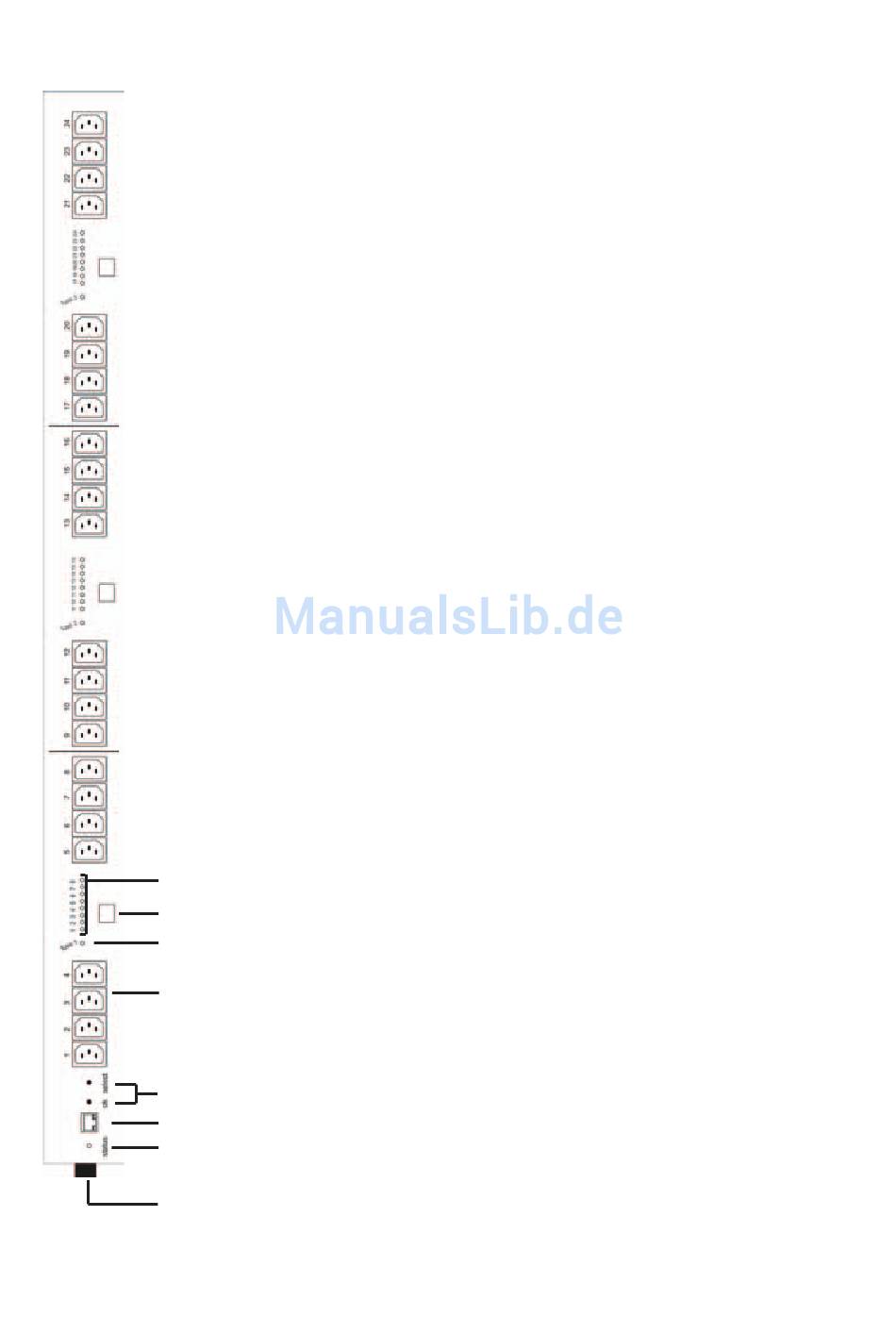

Abb. 1 Front des EPC NET 24x
rot: Das Gerät ist nicht mit dem Ethernet
verbunden.
orange: Das Gerät ist mit dem Ethernet ver-
bunden, die TCP/IP Einstellungen sind nicht
zugewiesen
grün: Das Gerät ist mit dem Ethernet ver-
bunden, die TCP/IP Einstellungen wurden
vorgenommen.
regelmäßig blinkend: Das Gerät befindet
sich im Bootloader-Modus.
A) Netzstromkabel ( 1 Stecker CEE, 32 A, 1,80m (bei 32A Version) /
1 Stecker CEE 3-phasig, 16 A, 1,80m (bei 3 x 16 A
Version))
B) Status LED
C) Netzwerkanschluss (RJ45)
D) Taster „ok"
E) Taster „select"
F) 24 Power Ports (IEC, max. 10 A)
G) 3 Sicherung LEDs
H) 3 Sicherungen (16 A)
I) 24 Power Port LEDs
Expert Power Control NET 24x
5
