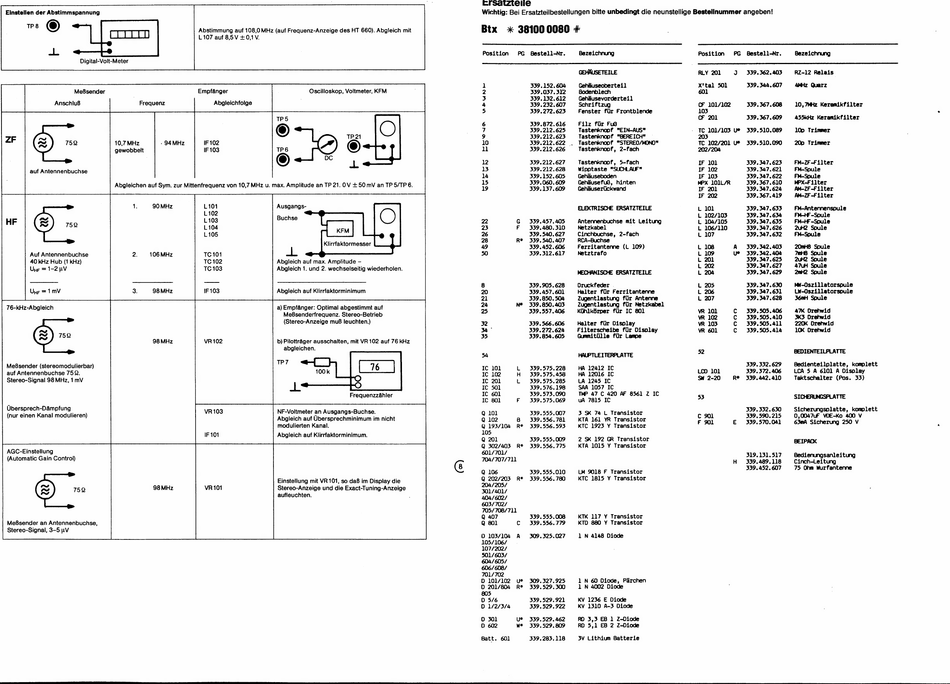

Einstellen der Abstimmspannung
TP8
©
oi
CLTTTD
Digital-Voit-Meter
MeBsender
AnschluB
Frequenz
10,7 MHz
gewobbelt
auf Antennenbuchse
Auf Antennenbuchse
40 kHz Hub (1 kHz)
Uyr = 1-2 pV
Une =
1 mV
76-kHz-Abgleich
MeBsender (stereomodulierbar)
auf Antennenbuchse 75Q.
Stereo-Signal 98 MHz, 1 mV
Ubersprech-Dampfung
(nur einen Kanal modulieren)
AGC-Einstellung
(Automatic Gain Control)
MeBsender an Antennenbuchse,
Stereo-Signal, 3-5 pV
Abstimmung auf 108,0 MHz (auf Frequenz-Anzeige des HT 660). Abgleich mit
L107 auf 85V +0,1V.
Empfanger
Oscilloskop, Voltmeter, KFM
Abgleichfoige
Klirrfaktormesser
Abgleich auf max. Amplitude —
Abgleich 1. und 2. wechselseitig wiederholen.
Abgleich auf Klirrfaktorminimum
a) Empfanger: Optimal abgestimmt auf
MeBsenderfrequenz. Stereo-Betrieb
(Stereo-Anzeige muB leuchten.)
b) Pilottrager ausschalten, mit VR 102 auf 76 kHz
abgleichen.
Frequenzzahler
NF-Voltmeter an Ausgangs-Buchse.
Abgleich auf Ubersprechminimum im nicht
modulierten Kanal.
Abgleich auf Klirrfaktorminimum.
Einstellung mit VR 101, so daB im Display die
Stereo-Anzeige und die Exact-Tuning-Anzeige
aufleuchten.
Crsatzievie
Wichtig: Bei Ersatzteilbestellungen bitte unbedingt die neunstellige Bestellnummer angeben!
Btx
x 381000080 +
Position
PG
Sestell-Nr.
Bezeichnung
GEHAUSETEILE
1
339.152. 604
Gehduseoberteil
2
339.037. 312
Bodenblech
3
339.132.612
Gehdusevorderteil
4
339.232.607
Schriftzug
5
339.272.623
Fenster
fiir Frontblende
6
339.872.616
Filz
fir Fue
7
339.212.625
Tastenknopf
"EIN-AUS*
9
339.212.623
Tastenknopf
"BERE ICH"
10
339.212.622
. .
Tastenknopf
"STEREO/MONO"
11
339.212.626
Tastenknopf,
2-fach
12
339.212.627
Tastenknopf,
5-fach
13
339.212.628
Wipptaste
""SUCHLALF™
14
339.152.605
Gehduseboden
15
339.060. 609
GehdusefuS,
hinten
19
339.137.609
Gehdusertickwand
ELEKTRISCHE ERSATZTEILE
22
G
339.457.405
Antennenbuchse
mit Leitung
23
F
339.480.310
Netzkabel
26
339.,540.627
Cinchbuchse,
2-fach
28
R*
339,540,407
RCA-Buchse
49
339.452.606
Ferritantenne
(L 109)
50
339.312.617
Netztrafo
MECHANISCHE ERSATZTEILE
8
339.905.628
Oruckfeder
.
20
339.457.60]
Halter fOr Ferritantenne
21
339.850. 504
Zugentlastung
fiir Antenne
24
N*®
339,850,403
Zugentlestung fiir Netzkabel
25
339,557,406
KGhlkdrper
fiir IC 801
32
339. 566.606
Halter flir Display
34°
339.272.624
Filterscheibe
fiir Display
35
339.854.605
Gumitiille
fir Lampe
54
HAUPTLEITERPLATTE
Ic 101
L
339.575.228
HA 12412 IC
Ic 102
H
339.575.458
HA 12016
IC
Ic 201
L
339.575.285
LA 1245 IC
Ic 501
339.576.198
SAA 1057
IC
Ic 601
339.573.090
TMP 47 C 420 AF 8561
Z IC
Ic 801
F
339.575.069
uA 7815
IC
Q 10]
339.555.007
3 SK 74 L Transistor
Q 102
B
339.556. 781
KTA 161 YR Transistor
Q 193/104
R*
339.556.593
KTC
1923 Y Transistor
105
Q 201
339.555.009
2 SK 192 GR Transistor
Q 302/403
R*
339.556.775
KTA 1015 Y Transistor
601/701/
704/707/711
Q 106
339.555.010
LM 9018 F Transistor
Q 202/203
R*
339.556. 780
KTC 1815 Y Transistor
204/205/
301/401/
404/602/
603/702/
705/708/711
Q 407
339.555.008
KTK 117 Y Transistor
Q 801
C
339.556.779
KTD 880 Y Transistor
O 103/104
A
309.325.027
1 N 4148 Diode
4105/106/
107/202/
501/603/
604/605/
606/608/
701/702
D 101/102
U*
309.327.925
1 N 60 Diode,
Parchen
D 201/804
R*
339.529.300
1 N 4002 Diode
805
D 5/6
339.529.921
KV 1236 E Diode
D 1/2/3/4
339.529.922
KV 1310 A-3 Diode
O 30]
U*
339.529. 462
RD 3,3 EB 1 Z-Diode
0D 602
we
339.529.809
RO 5,1 EB 2 Z-Diode
Batt.
601
339.283.118
3V Lithium Batterie
Position
PG
Bestell-Nr.
Bezeichnung
RLY 20]
J
339.362.403
RZ-12 Relais
X'tal 501
339,344,607
4MHz Quarz
601
CF 101/102
339. 367.608
10, 7MHz Keramikfilter
103
CF 201
339.367.609
455kHz Keramikfilter
- TC 101/103 U*
339.510.089
10p Trimmer
203
TC 102/201 U*
339.510.090
20p Trimmer
202/204
IF 101
339.347.623
FM-2F Filter
IF 102
339.347.621
FM~Spule
IF 103
339, 347.622
FiM~Spule
MPX 101L/R
339. 367.610
MPX-Filter
IF 201
339.347.624
AmM-ZF Filter
IF 202
339.367.419
AM-ZF Filter
Lt 101
339.347.633
FM—Antennenspule
tL 102/103
339. 347.634
FM-+F -Spule
L 104/105
339.347.635
FM-HF -Spule
L 106/110
339.347.626
2UH2 Spule
L 107
339. 347.632
FM-Spule
L 108
A
339,342,403
20mH8 Soule
L 109
UF
339.342.4046
7MHB Soule
L 201
339.347.625
2uH2 Soule
L 202
339.347.627
47UH Soule
tL 204
339.347.629
2nH2 Spule
L 205
339. 347.630
Ma—-Oszillatorspule
L 206
339.347.6351
LW-Oszillatorspule
L 207
339.347.628
36mH Spule
vR 101
C
339.505.406
47K Drehwid
vR 102
C
339.505.4110
3K3 Drehwid
vR 103
C
339.505.411
220K Drehwid
VR 601
C
339.505.414
10K Drehwid
52
BEDIENTEILPLATTE
339.332.629
Bedienteilplatte,
komplett
Lcd 101
339.372, 406
LCA 5 A 6101 A Display
SW 2-20
R*
339.442.4100
Taktschalter
(Pos. 33)
53
SICHERUNGSPLATTE.
339.332.630
Sicherungsplatte,
komolett
C 901
339.590.2115
0,0047uF
VDE-Ko
400 V
F 901
E
339.570.041
63mA Sicherung 250 V
BEIPACK
319.131.517
Bedienungsanleitung
H
339.489.1118
Cinch-Leitung
339.452.607
75 Ohm Wurfantenne
