jobst CONTURA SWING Montageanleitung Seite 2

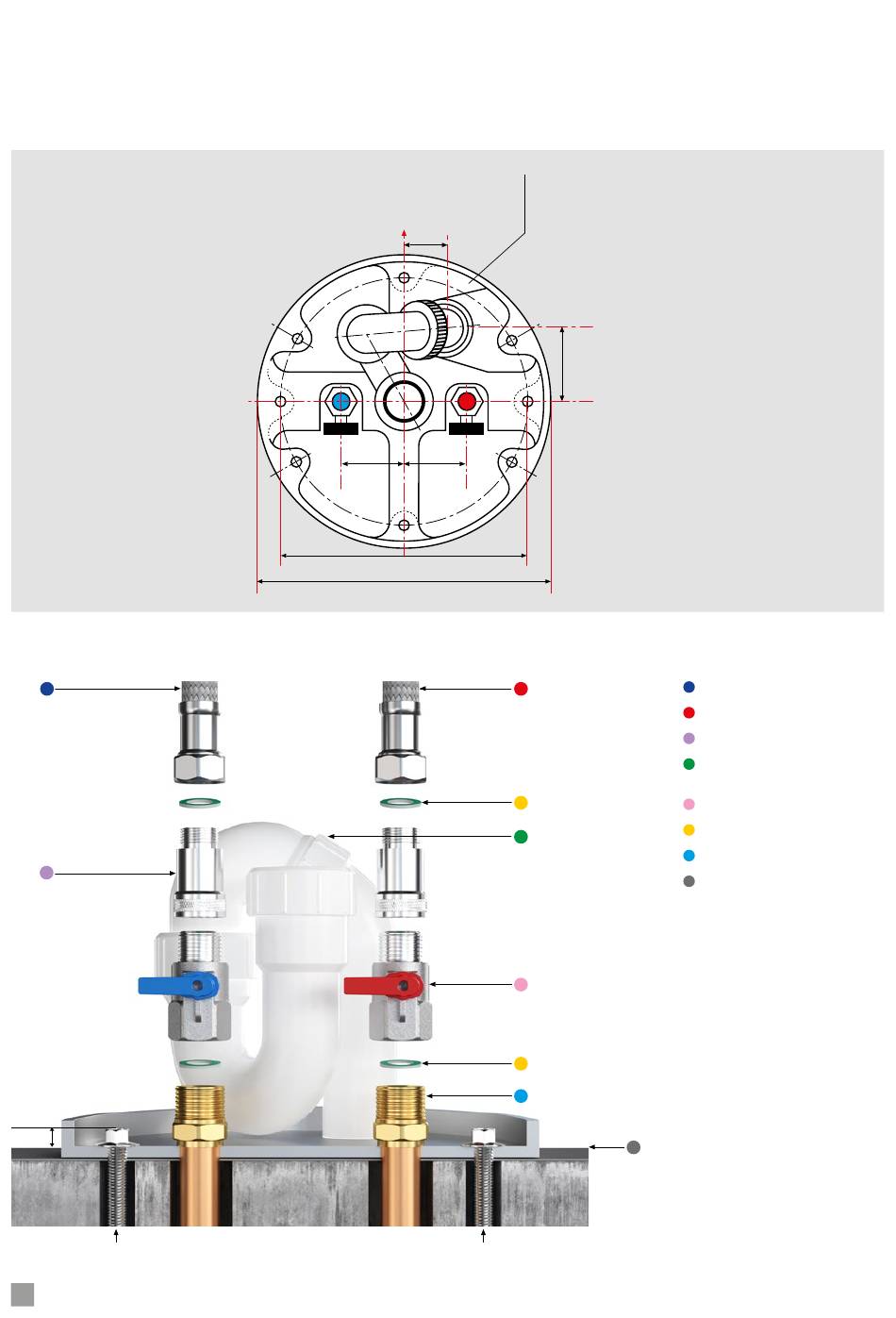

MONTAGEANLEITUNG FÜR DEN INSTALLATEUR
Contura Swing PLUS /
Contura Mono PLUS
30 mm
M 10 x 120 mm V2A / INOX
2
40 mm
Spiegel
65 mm 65 mm
253 mm
Ø
300 mm
Ø
13,5 x 8
18,8 x 13,0
M 10 x 120 mm V2A / INOX
Montagering
75 mm
Blau/kalt
Rot/warm
Rückflussverhinderer
40 mm Röhrengeruchs-
verschluss
Absperrhähne
Fiberdichtung
Anschlussgewinde außen R 1/2"
Oberkante Fußboden
inkl. Bodenbelag
