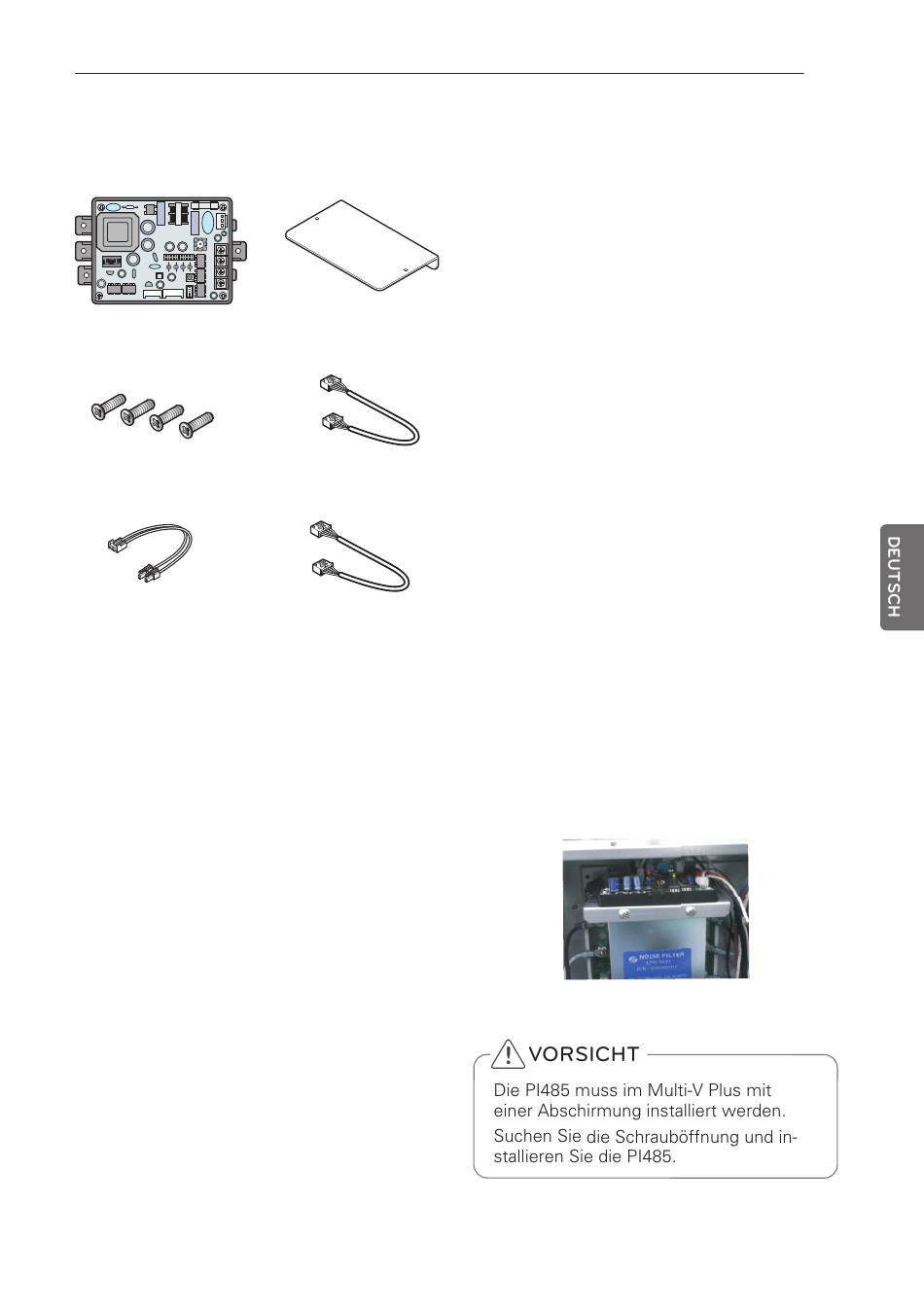

ZUBEHÖRTEILE
PI485: PMNFP14A0(1 Stk.) oder
PMNFP14A1(1 Stk.)
SCHRAUBEN (4 Stk.)
KABELSATZ 2(1 Stk.)
Andere : Zugband (3 Stk.) - Kabelbinder
Klemme (1 Stk.)
MONTAGEANLEITUNG
Montageschritte
1. Schließen Sie das Außengerät mit dem
enthaltenen Kabel an CN_OUT an.
2. Schließen Sie andere Netzwerkgeräte
an RS-485 BUS_A (+) und BUS_B (-) an.
(z. B. Zentralsteuerung, I-Gateway.....)
3. Nehmen Sie bei einer einfachen
Zentralsteuerung die Anschlüsse an VCC
(+10V) und GND vor.
Es sind keine weiteren Anschlüsse erfor-
derlich.
4. Wählen Sie die DIP-Schalter-
Konfiguration
Multi-V
HALTERUNG (1 Stk.)
Multi-V
KABELSATZ 1 (1 Stk.)
Multi
KABELSATZ 3(1 Stk.)
5. Schließen Sie den Netzanschluss der
Außengeräteplatine an CN_PWR an
6. Überprüfen Sie nach dem Einschalten die
Verbindungsstatus-LED
- LED1G (Rot)
• Normal: LED blinkt so häufig entspre-
chend der Anzahl der ange-
schlossenen Innengeräte und
erlischt. Dieser Vorgang wird alle
drei Minuten wiederholt
• Fehler: Überprüfen Sie Adresse des
Innengerätes sowie
Kabelanschlüsse
- LED2G (Gelb), LED3G (Orange)
• Normal: LED blinkt fortlaufend
• Fehler: Überprüfen Sie DIP-
Schalterstellungen sowie
Kabelanschlüsse
7. Überprüfen Sie die RS-485-
Verbindungsstatus-LED:
• Normal: LED blinkt, wenn PI485 Daten
der Zentralsteuerung empfängt.
• Fehler: Überprüfen Sie die
Kabelanschlüsse
8. Binden Sie die Kabel nach Ausführen aller
Schritte mit Zugbändern und Klemmen
zusammen.
* Beispiel eines Multi-V Plus
ZUBEHÖRTEILE
3
