PIKO 56621 Kurzanleitung

CV Beschreibung
1 Adresse der Lok
2 Minimale Geschwindigkeit (ändern, bis die Lok bei Fahrstufe 1 gerade fährt)
3 Anfahrverzögerung
4 Bremsverzögerung
Maximale Geschwindigkeit (muss größer als CV 2 sein)
5
6 Mittlere Geschwindigkeit (muss größer als CV 2 und kleiner als CV 5 sein)
7 Firmwareversion (Der verwendete Prozessor kann upgedatet werden)
8 Herstellerkennung Decoderreset CV8 = 8
Betriebsarten
Bit 0=1 DC (Analogbetrieb Gleichstrom) ein
Bit 2=1 Datenformat DCC ein
12
Bit 4=1 AC (Analogbetrieb Wechselstrom) ein
Bit 5=1 Datenformat Motorola ein
®
Bit 6=1 Datenformat mfx ein
®
Lange Lokadresse
17
17 = Höherwertiges Byte
18
18 = Niederwertiges Byte
Einstellungen Bremssignal (automatisches Halten)
Bit 0 = 1 -> ABC rechte Schiene positiver
27
Bit 1 = 1 -> ABC linke Schiene positiver
Bit 4 = 1 -> DC mit Fahrtrichtung entgegengesetzt
Bit 5 = 1 -> DC mit Fahrtrichtung gleich
Konfiguration nach DCC-Norm
Bit 0=0 Normale Fahrtrichtung
Bit 0=1 Entgegengesetzte Fahrtrichtung
Bit 1=0 14 Fahrstufen
Bit 1=1 28 Fahrstufen
Bit 2=0 Nur Digitalbetrieb
29
Bit 2=1 Automatische Analog-/Digitalumschaltung
Bit 3=0 RailCom ® ausgeschaltet
Bit 3=1 RailCom eingeschaltet
®
Bit 4=0 Fahrstufen über CV 2, 5 und 6
Bit 4=1 Kennlinie aus CV 67 - 94 benutzen
Bit 5=0 Kurze Adresse (CV 1)
Bit 5=1 Lange Adresse (CV 17/18)
Fehlerspeicher für Motor-, Funktionsausgänge und Temperaturüberwachung
30
1 = Fehler Motor, 2 = Temperaturüberschreitung, 4 = Fehler Fkt.-Ausgänge
* Werkseinstellung
Zuordnung der Funktionstasten
F0 Licht F10 Tür
F1 Motor F11 Führerstandsfenster
F2 Pfeife kurz F12 Schaffnerpfiff
F3 Pfeife lang F13 Lokführergruß
F4 Führerstandsbeleuchung FS1 F14 Bahnhofsdurchsage 1
F5 Führerstandsbeleuchung FS2 F15 Bahnhofsdurchsage 2
F6 Maschinenraumbeleuchtung F16 Bahnhofsdurchsage 3
F7 Rangiergang F17 Handbremse
F8 Lüfter manuell F18 Norbremse
F19
F9 Pantograph Sanden
PIKO Spielwaren GmbH
Lutherstr. 30
96515 Sonneberg
GERMANY
Bereich
DCC: 1 - 127
Mot: 1 - 80
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
Wert
*1
*4
0 - 117
*16
*32
*64
1 - 10239
192 - 231
0 - 255
Wert
1
0 - 51
2
16
32
Wert
*0
1
0
*2
0
0 - 63
*4
0
*8
*0
16
*0
32
0 - 7
F20 Kuppeln
F21 Kompressor
F22 Dampf ablassen
F23 Schienenstöße
F24 Kurvenqietschen
F25 Zugbeleuchtung: Lok zieht
F26 Zugbeleuchtung: Lok schiebt
F27 Lautstärkeregelung
F28 Tunnelmodus
56621-90-7000_2023
Wert*
3
1
30
30
HINWEIS: Die ausführliche Bedienungsanleitung der PIKO SmartDecoder XP 5.1 Sound finden Sie in
unserem Webshop als PDF auf der Seite des jeweiligen Artikels. Dort werden alle Möglichkeiten Ihres
200
neuen PIKO SmartDecoder XP 5.1 Sound umfassend beschrieben.
70
Beschreibung
- untersch.

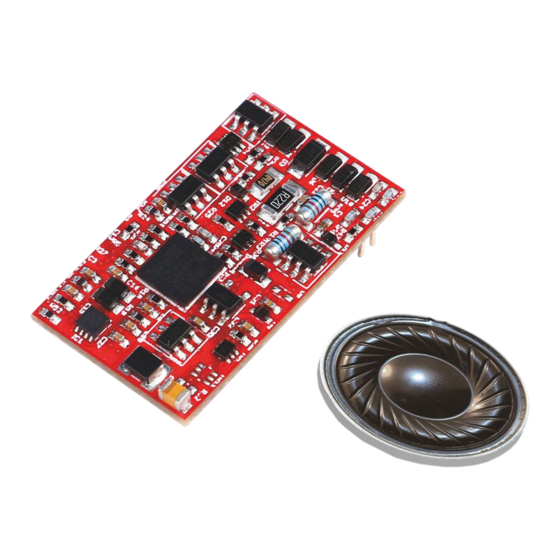

Dieser PIKO SmartDecoder XP 5.1 Sound PluX22 ist ein kompakter, sehr leistungsfähiger Multiprotokoll-Sounddecoder
- 162
der neuesten Generation mit 12 Bit Sounds und hoher Samplefrequenz, 8 Soundkanälen, einer Ausgangsleistung von
2,5 Watt sowie einer deutlich vergrößerten Speichertiefe. Der Sounddecoder sorgt für ein rauschfreies Sounderlebnis
auf höchstem Niveau. Er entspricht in allen Bereichen den aktuellen RCN-Normungen und kann in DCC-, mfx
Motorola - Digitalsystemen verwendet werden. Darüber hinaus arbeitet er ebenfalls im Analogmodus mit Gleich- oder
®
117
Wechselspannung. Der Sounddecoder ist RailCom
XP 5.1 Sound mit vielen Bremsstreckenfunktionen erkennt hierbei selbständig die jeweilige Betriebsart und besitzt
vielfältigste Einstellungsmöglichkeiten bei den Zusatzfunktionen.
1000
Der lastgeregelte Sounddecoder arbeitet mit einer grundlegend neu entwickelten autoadaptiven Motorregelung für einen
195
seidenweichen Fahrbetrieb und eignet sich dadurch nicht nur für Gleichstrom-, sondern auch für Glockenankermotoren
232
bis zu einer dauernden Stromaufnahme von 1,2 A. Kurzzeitig höhere Motorströme bis 2 A werden gut toleriert. Der
Sounddecoder beherrscht sowohl das ABC-Bremsen, die ABC-Pendelautomatik, als auch die ABC-Langsamfahrt. Die
Einstellung der Motorkennlinie erfolgt über die minimale, mittlere und maximale Geschwindigkeit (einfache Kennlinie),
0
oder über die erweiterte Kennlinie mit Einzeleinstellungen für 28 Fahrstufen. Der Sounddecoder verfügt über zwei
fahrtrichtungsabhängige Beleuchtungsausgänge, sowie über sieben zusätzliche Sonderfunktionsausgänge die über
Funktionstasten bis F68 (DCC) geschaltet werden können. Der Rangiergang mit gedehntem Langsamfahrbereich, die
drei möglichen Anfahr-, Bremsverzögerungen, sowie die vielen Fahrzeugsounds sind ebenfalls über Funktionstasten
schaltbar. Der Soundteil kann festgelegte Funktionsausgänge sowie den Motorausgang des Decoders ansteuern. So
flackert z.B. die Beleuchtung einer Diesellok wenn der Motor gestartet wird. Durch das weiterentwickelte Powermanagement
wird der PIKO SmartDecoder XP 5.1 bei kurzzeitigem Spannungsverlust unterstützt.
Anschluss des PIKO SmartDecoder XP 5.1 Sound
Entfernen Sie den Brückenstecker aus der PluX22 Schnittstelle Ihres Fahrzeuges. An gleicher Stelle stecken Sie den
14
Sounddecoder vorsichtig in die Schnittstellenbuchse ein. Bitte dabei die Kodierung über den fehlenden PIN 11 beachten.
Den Lautsprecher verbauen Sie bitte wie in der Grafik der "Ersatzteilliste" dargestellt. Achten Sie darauf, dass nirgendwo
eine leitende Verbindung entstehen kann. Stellen Sie sicher, dass auch nach dem Schließen der Lok keine Kurzschlüsse
entstehen können. Die erste Inbetriebnahme sollte auf dem Programmiergleis bei aufgerufenem Programmiermodus der
Zentrale erfolgen. Beim Lesen oder Programmieren fließen in der Regel sehr kleine Ströme, die den Decoder im Falle
eines Kurzschlusses nicht beschädigen.
Sonderfunktionsausgänge A1 bis A7
0
Die Sonderfunktionsausgänge A1 bis A7 des Sounddecoders können nur genutzt werden, wenn die gewünschten
Verbraucher bereits mit der PluX22 Schnittstelle im Fahrzeug verbunden sind, oder auf der Hauptplatine Lötpads
vorhanden sind.
Ein Kurzschluss im Bereich von Motor, Beleuchtung, Schleifer und Radsätzen
Inbetriebnahme des Decoders (Auslieferungszustand)
Am Steuergerät die Adresse 3 eingeben. Die Lok fährt, je nachdem mit welchem Datenformat der Sounddecoder
angesprochen wurde, im DCC-Betrieb mit 28 Fahrstufen oder im Motorola-Betrieb. Beim Einsatz einer RailCom
Plus fähigen Digitalzentrale oder einer mfx
®
kann sofort bedient werden. Wird der Decoder auf konventionellen, analog betriebenen Anlagen eingesetzt, so kann
er mit einem Gleich- oder Wechselstromfahrgerät gesteuert werden. Die Betriebsart wird vom Decoder automatisch
erkannt.
HINWEIS: Im Gleichspannungsbetrieb wird Ihr Fahrzeug erst bei höherer Spannung (Fahrregler weiter aufgedreht)
anfahren, als Sie es eventuell im Betrieb mit analogen Fahrzeugen gewohnt waren.
Funktionsausgänge im Analogbetrieb
Es ist möglich, den Sounddecoder so einzustellen, dass auch im Analogbetrieb die Funktionstasten F0 - F12, so wie
sie im Function Mapping zugewiesen sind, eingeschaltet sein können. Dazu müssen zuvor mit einer Digitalzentrale
die CVs 13 & 14 programmiert werden. Die entsprechenden Werte können der CV-Tabelle der ausführlichen
Bedienungsanleitung entnommen werden.
Ab Werk sind die Lichtfunktion F0 und das Motorgeräusch F1 eingeschaltet.
#56621 PIKO SmartDecoder XP 5.1 Sound PluX22
für Elektrolokomotiven Rh 1018 H0
Multiprotokoll inklusive mfx - Fähigkeit
®
sowie RailCom Plus
®
zerstört den Baustein und eventuell die Elektronik der Lok!
-fähigen Digitalzentrale meldet sich der Decoder automatisch an und
®
- und
®
fähig. Der innovative PIKO SmartDecoder
®
