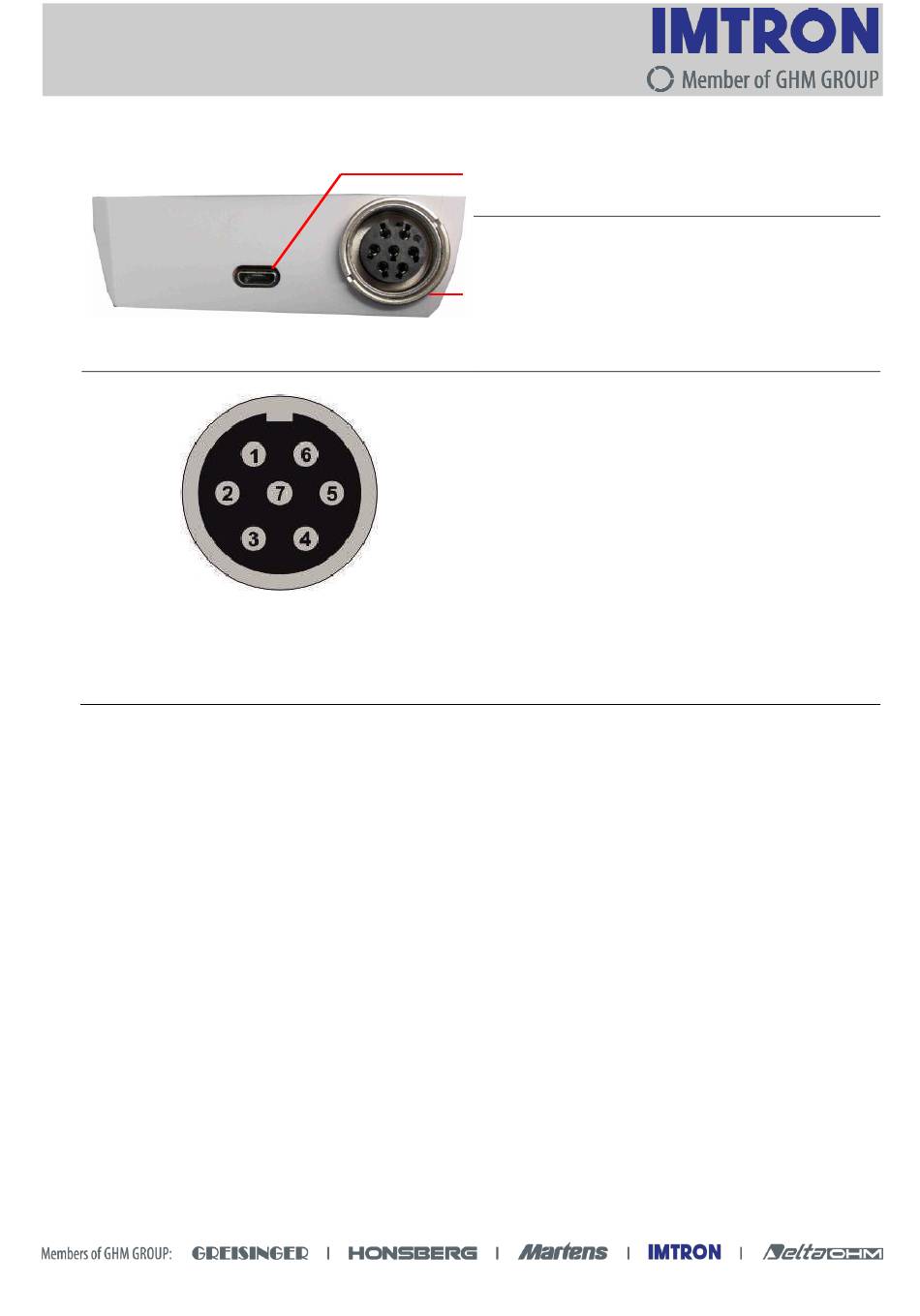

3.4 Anschlüsse
BINDER Serie 680 Art.-Nr.: 09 0325 09 07
V 1.09
Gegenstecker:
Micro-USB Buchse: Spannungsversorgung
der Akku-Ladefunktion
BINDER-Buchse: Anschluss für die Aus-
gangs und Eingangssignale
Belegung der BINDER-Buchse:
1 - nicht belegt
2 - Sense -
3 - Signal +
4 - Speisung -
5 - Signal -
6 - Speisung +
7 - Sense +
(Ausgang)
(Eingang/Ausgang)
(Eingang)
(Eingang/Ausgang)
(Eingang)
(Ausgang)
8
