HINWEISE ZUR BEDIENUNG UND MONTAGE

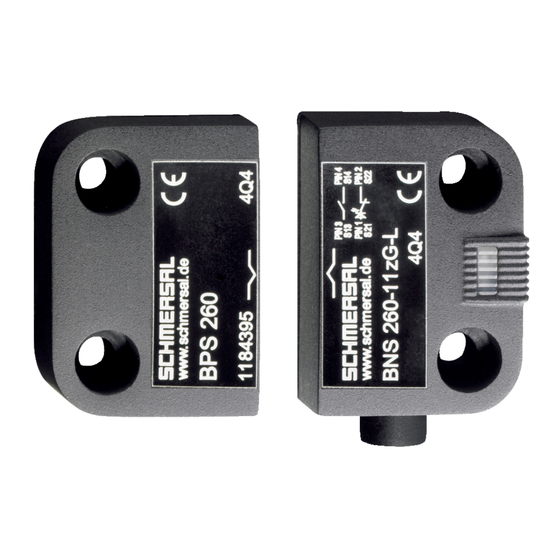

Magnetischer Sicherheits-Sensor BNS 260-02/01Z-L
Inhaltsverzeichnis
1 Zu diesem Dokument
1.1 Funktion
1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal
1 Zu diesem Dokument
1.1 Funktion
Das vorliegende Dokument liefert die erforderlichen Informationen für die Montage, die Inbetriebnahme, den
sicheren Betrieb sowie die Demontage des Sicherheitsschaltgerätes. Die dem Gerät beiliegende Betriebsanleitung
ist stets in einem leserlichen Zustand und zugänglich aufzubewahren.
1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal
1-14
Inhaltsverzeichnis
Verwandte Anleitungen für schmersal BNS 260-02/01Z-L
Inhaltszusammenfassung für schmersal BNS 260-02/01Z-L
-
Seite 1: Inhaltsverzeichnis
HINWEISE ZUR BEDIENUNG UND MONTAGE Magnetischer Sicherheits-Sensor BNS 260-02/01Z-L Inhaltsverzeichnis 1 Zu diesem Dokument 1.1 Funktion 1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal 1.3 Verwendete Symbolik 1.4 Bestimmungsgemäßer Gebrauch 1.5 Allgemeine Sicherheitshinweise 2 Produktbeschreibung 2.1 Typenschlüssel 2.2 Sonderausführungen 2.3 Bestimmung und Gebrauch 2.4 Warnung vor Fehlgebrauch... -
Seite 2: Verwendete Symbolik
Hersteller zugelassene Anwendungen eingesetzt werden. Detaillierte Angaben zum Einsatzbereich finden Sie im Kapitel „Produktbeschreibung". 1.5 Allgemeine Sicherheitshinweise Die Sicherheitshinweise der Betriebsanleitung sowie landesspezifische Installations-, Sicherheits- und Unfallverhütungsvorschriften sind zu beachten. Weitere technische Informationen entnehmen Sie bitte den Schmersal Katalogen bzw. dem Online-Katalog im Internet unter products.schmersal.com. 2 Produktbeschreibung 2.1 Typenschlüssel Produkt-Typbezeichnung:... -
Seite 3: Sonderausführungen
1 Schließer (NO) / 1 Öffner (NC) 2 Öffner (NC) ohne ohne Diagnoseausgang 1 Öffner (NC) ohne ohne LED-Zustandsanzeige mit LED-Zustandsanzeige ohne Anschlussleitung mit Stecker links angeschlagene Tür rechts angeschlagene Tür 2.2 Sonderausführungen Für Sonderausführungen, die nicht im Typenschlüssel aufgeführt sind, gelten die vor- und nachgenannten Angaben sinngemäß, soweit diese mit der serienmäßigen Ausführung übereinstimmen. -
Seite 4: Warnung Vor Fehlgebrauch
Das Gesamtkonzept der Steuerung, in welche die Sicherheitskomponente eingebunden wird, ist nach den relevanten Normen zu validieren. 2.4 Warnung vor Fehlgebrauch Bei nicht sachgerechter oder nicht bestimmungsgemäßer Verwendung oder Manipulationen können durch den Einsatz des Sicherheitsschaltgerätes Gefahren für Personen oder Schäden an Maschinen- bzw. Anlagenteilen nicht ausgeschlossen werden. - Seite 5 Sicherheitsbetrachtung Vorschriften EN ISO 13849-1 Gebrauchsdauer 20 Jahre Sicherheitsbetrachtung - Sicherheitsausgänge Öffner (NC) 25.000.000 Schaltspiele Mechanische Daten Betätigungselement Magnet Türanschlag Links Bewegungsrichtung Frontal zur aktiven Fläche Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3 Hinweis (Schaltabstand Sn) Axialer Versatz Sicherheits-Sensor und Betätiger tolerieren einen horizontalen und vertikalen Versatz zueinander.
-
Seite 6: Elektrische Daten
Lager- und Transporttemperatur -25 ... +70 °C Schwingfestigkeit 10 … 55 Hz, Amplitude 1 mm Schockfestigkeit 30 g / 11 ms Umgebungsbedingungen - Isolationskennwerte Bemessungsisolationsspannung U 50 VAC Bemessungsstoßspannungsfestigkeit U 0,8 kV Elektrische Daten Bedingter Bemessungskurzschlussstrom 100 A Schaltspannung, maximum 75 VDC Schaltstrom, maximum 0,4 A... -
Seite 7: Allgemeine Montagehinweise
4.1 Allgemeine Montagehinweise Bei der Montage sind die Anforderungen der Norm EN ISO 14119 zu berücksichtigen. - Montage nur im spannungslosen Zustand zulässig - Sicherheits-Sensor und Betätiger nicht als Anschlag nutzen - Die Montagelage ist beliebig, vorausgesetzt die Betätigungsflächen stehen sich gegenüber - Sicherheits-Sensor und Betätiger keinen starken Vibrationen und Stößen aussetzen Um eine systembedingte Beeinflussung und eine Reduzierung der Schaltabstände zu vermeiden, bitte folgende Hinweise beachten:... - Seite 8 Sicherheits-Sensor mit Leitung, links angeschlagene Tür 8-14...
- Seite 9 Betätiger 9-14...
-
Seite 10: Axialer Versatz
4.3 Axialer Versatz Sicherheits-Sensor und Betätiger tolerieren einen horizontalen und vertikalen Versatz zueinander. Der mögliche Versatz ist abhängig vom Abstand der aktiven Flächen von Sensor und Betätiger. Innerhalb des Toleranzbereiches ist der Sensor aktiv geschaltet. Die angegebenen Schaltabstände beziehen sich auf gegenüber montierte Sicherheits-Sensoren und Betätiger. Gesicherter Schaltabstand: 5 mm 8 mm (Bestellindex -2750) -
Seite 11: Kontaktvarianten
Reihe geschaltet werden. Die Leuchtkraft der LEDs nimmt hierbei stark ab und der Spannungsfall unterschreitet ggf. die Mindest-Eingangsspannung der nachgeschalteten Auswertung. Information zur Auswahl geeigneter Sicherheitsauswertungen entnehmen Sie bitte den Schmersal-Katalogen bzw. dem Online-Katalog im Internet unter products.schmersal.com. - Seite 12 M8, 4-polig, Schraubanschluss 10 m gerade 103011340 103007356 gewinkelt 101210557 101210559 8 mm, 6-polig, Rastanschluss 10 m gerade 101206010 101206011 101206012 gewinkelt 101206013 101206014 101206015 M12, 4-polig, Schraubanschluss 10 m gerade 103010891 103010892 103010893 Zubehör: Y-Adapter BNS-Y-11 12-14...
- Seite 13 Zubehör: Y-Adapter BNS-Y-02 13-14...
-
Seite 14: Inbetriebnahme Und Wartung
Das Sicherheitsschaltgerät ist entsprechend der nationalen Vorschriften und Gesetze fachgerecht zu entsorgen. 14-14 K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung.
