2. Funktion und Aufbau
—
2.2. Anschlüsse & Bedienelemente
Alle Anschlüsse für Strom und Peripherie befinden sich an der PC-Einheit des Scape® Pro.
Diese befindet sich unterhalb des Gerätes auf der rechten Seite.
Lösen Sie die beiden 2,5mm-Innensechskantschrauben am unteren Deckel auf der Innenseite der PC-Einheit, um die
Anschlüsse freizulegen.
Das Abdeckblech ist so konstruiert, dass ausreichend Platz besteht, um es nach Anschluss aller Leitungen wieder
anzubringen. Befestigen Sie das Blech nach Anschluss aller Leitungen wieder an der PC-Einheit, um die Anschlüsse zu
schützen und unabsichtliches Entfernen der Leitungen zu verhindern.

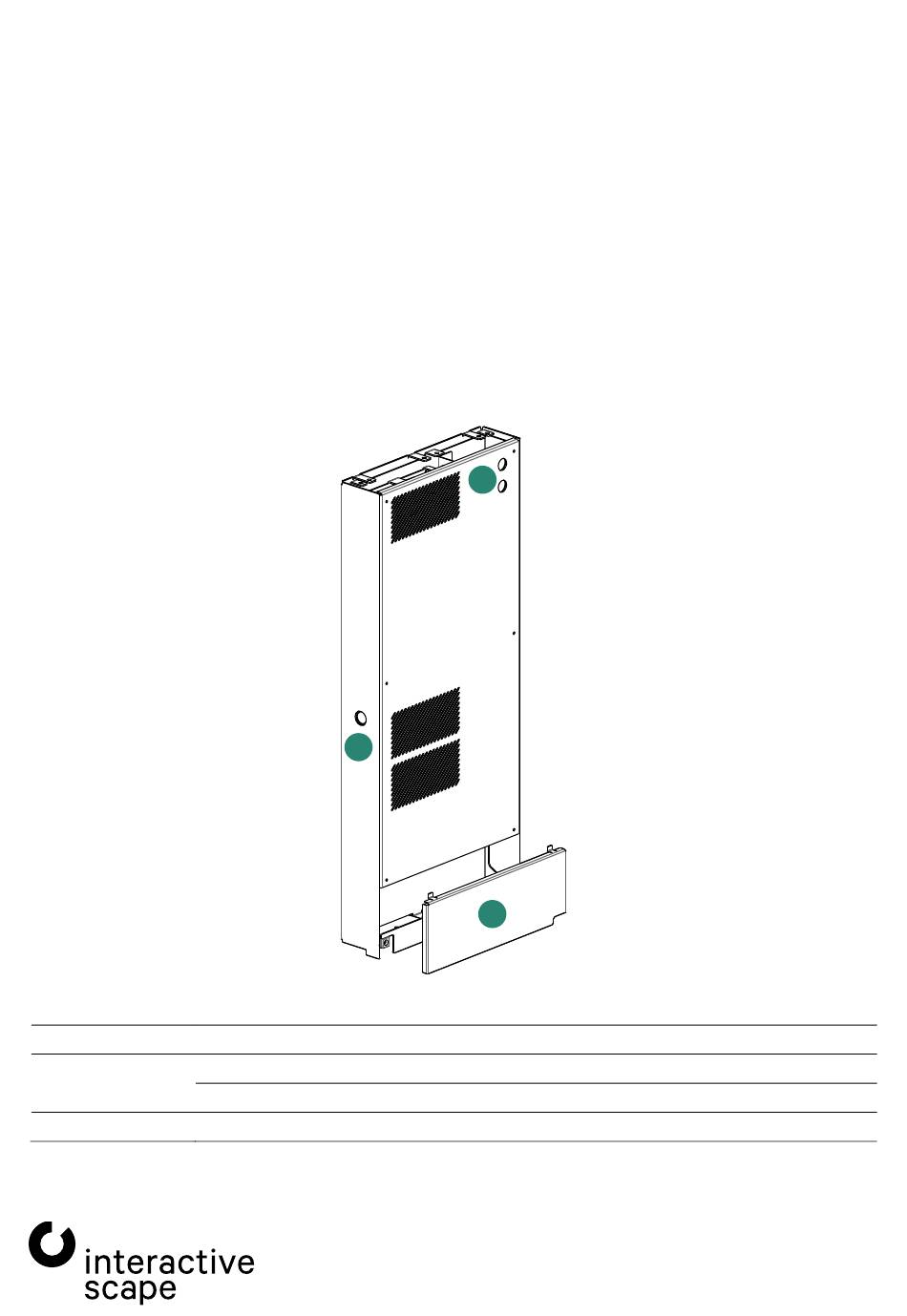

2.2.1. PC-Einheit
1
Ein- / Aus- Schalter
2
WLAN-Antennenanschluss (SMA) mit WLAN-Antenne
USB 2.0 (Typ A)
3
Abdeckblech für Strom- und Peripherie- Anschlüsse
2
1
3
Scape® Pro
spr65-005
Betriebsanleitung
Page 9 of 27
Technical specifications are subject
to change without notice.
Version 1.6 – Status: 12/2019
poc: SFi
