2. Funktion und Aufbau
—

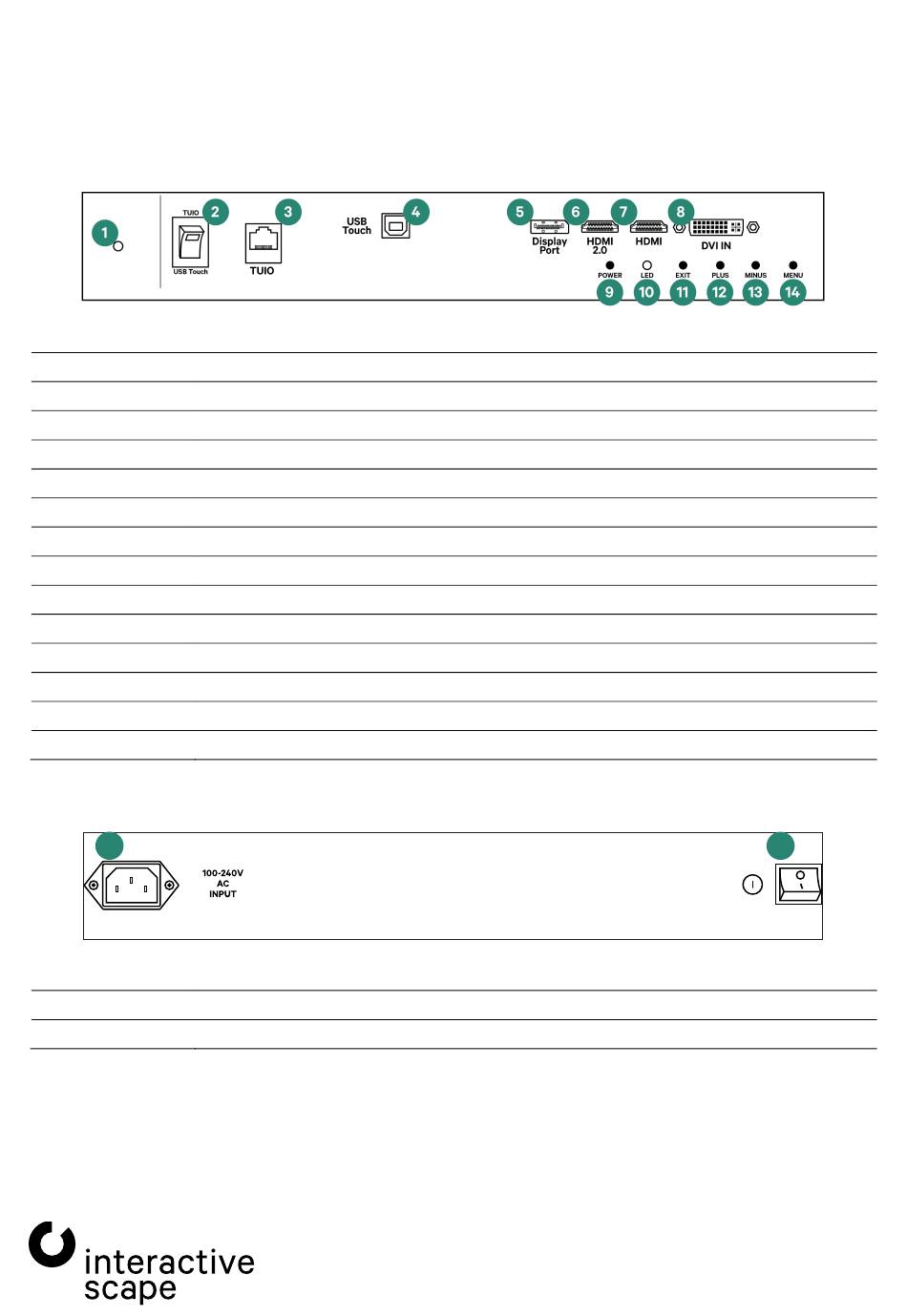

2.2.3. Touchscreen
Der Bildschirm des Scape® Pro ist bereits fertig installiert und betriebsbereit an den integrierten PC angeschlossen.
1
IR-Sensor für Fernbedienung
2
Umschaltung Touch TUIO / USB Touch
3
RJ-45 Lan-Schnittstelle – zur Verwendung des Capore® Touch & Object Assistant
4
USB-Anschluss Typ B – zur direkten Verbindung von Touch und PC
5
DisplayPort Eingang
6
HDMI 2.0 Eingang (UHD 60 Hz)
7
HDMI-Eingang
8
DVI-Eingang
9
Stand-by
10
Status-LED
11
OSD schließen / Zurück / Input-Auswahl anzeigen
12
Plus / Rechts
13
Minus / Links
14
OSD Anzeigen / Auswahl bestätigen
*analog zur Taste auf der Fernbedienung
15
15
Kaltgerätebuchse zum Anschluss an 230 V, 50 Hz
16
Hauptschalter der Stromversorgung
*(17)
*(23)
*(22)
Scape® Pro
spr65-005
Betriebsanleitung
Page 11 of 27
*(21)
*(20)
16
