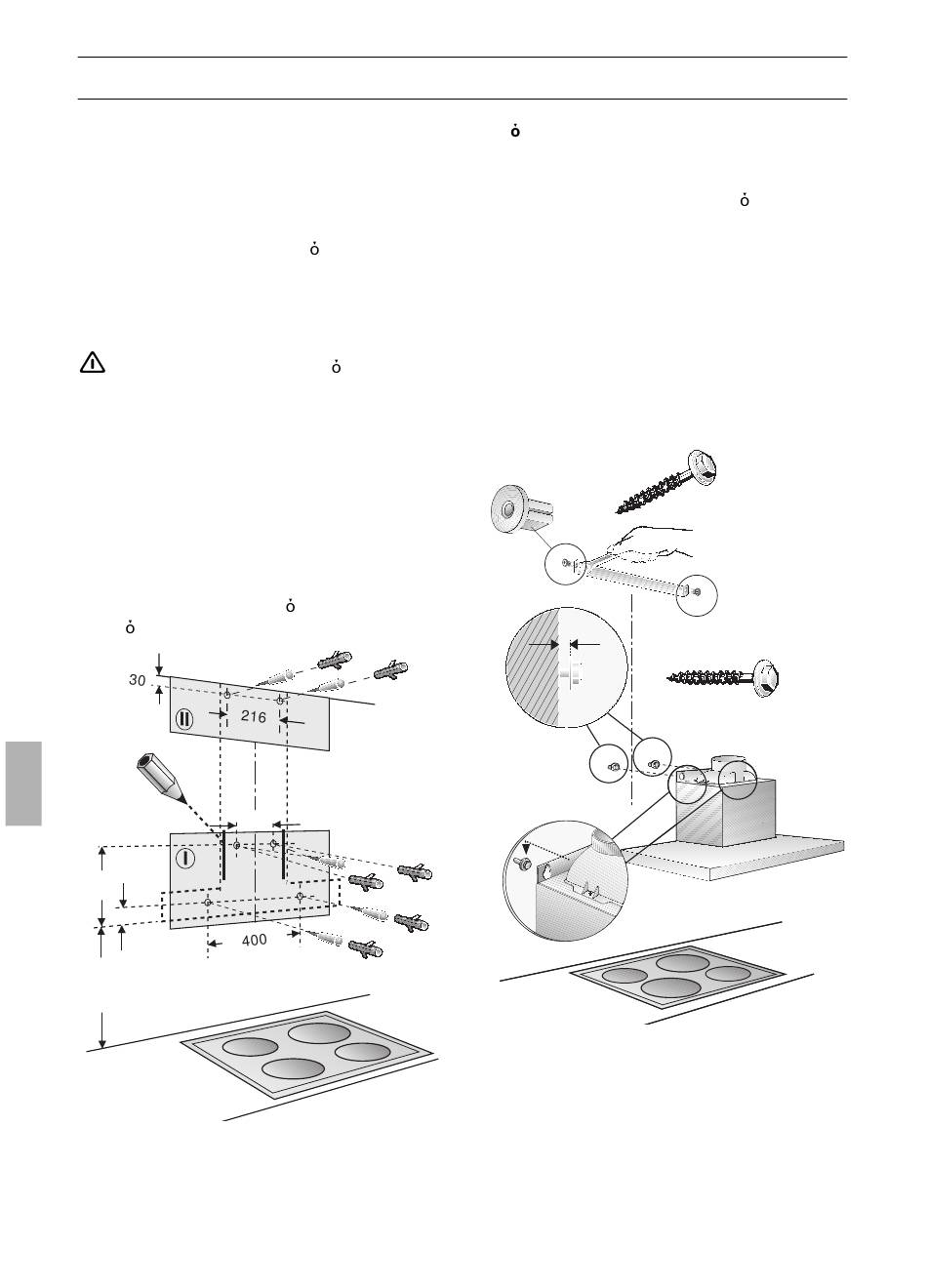

Τοποθέτηση
Ο απορροφητήρας κουζίνας προορίζεται
για την τοποθέτηση σε τοίχο της
κουζίνας.
1.
Αφαιρέστε το φίλτρο λιπών (βλ. στις
Οδηγίες χρήσης).
2.
Σχεδιάστε στον τοίχο απ το ταβάνι
µέχρι την κάτω άκρη του
απορροφητήρα µία κεντρική γραµµή.
3.
Με τη βοήθεια του χναριού χαράξτε
στον τοίχο τις θέσεις για τις βίδες.
Προσέξτε την ελάχιστη απ σταση
µεταξύ εστιών και απορροφητήρα
κουζίνας των 550 mm στην περίπτωση
ηλεκτρικών εστιών ή αντίστοιχα των
650 mm στην περίπτωση εστιών αερίου.
Η κάτω άκρη του χναριού ανταποκρίνεται
στην κάτω του απορροφητήρα.
4.
Κάνετε 4 τρύπες για τον
απορροφητήρα και 2 τρύπες για την
επένδυση της "καµινάδας" µε
διάµετρο 8 mm και τοποθετήστε µέσα
στις τρύπες ούπατ πρ σωπο µε
πρ σωπο µε τον τοίχο.
178
347
36,5
mind.550 Elektro
mind.650 Gas
78
Υπ δειξη: Προσέξτε τα µέρη ειδικών
εξαρτηµάτων, τα οποία πρέπει
ενδεχοµένως να τοποθετηθούν.
5.
Κουµπώστε τα 2 επισυναπτ µενα
διαχωριστικά τεµάχια στις γωνιές
συγκράτησης για την επένδυση της
καµινάδας.
Βιδώστε τη γωνιά συγκράτησης για την
επένδυση της "καµινάδας" µε 2 βίδες
µε εξαγωνική κεφαλή.
6.
Βιδώστε τις δύο επάνω βίδες µε
εξαγωνική κεφαλή µέχρι περ. 5 mm.
7.
Αναρτήστε τον απορροφητήρα στις
βίδες.
ca.5mm
