Einbaumaß
A
B
C
D
8 × Sn

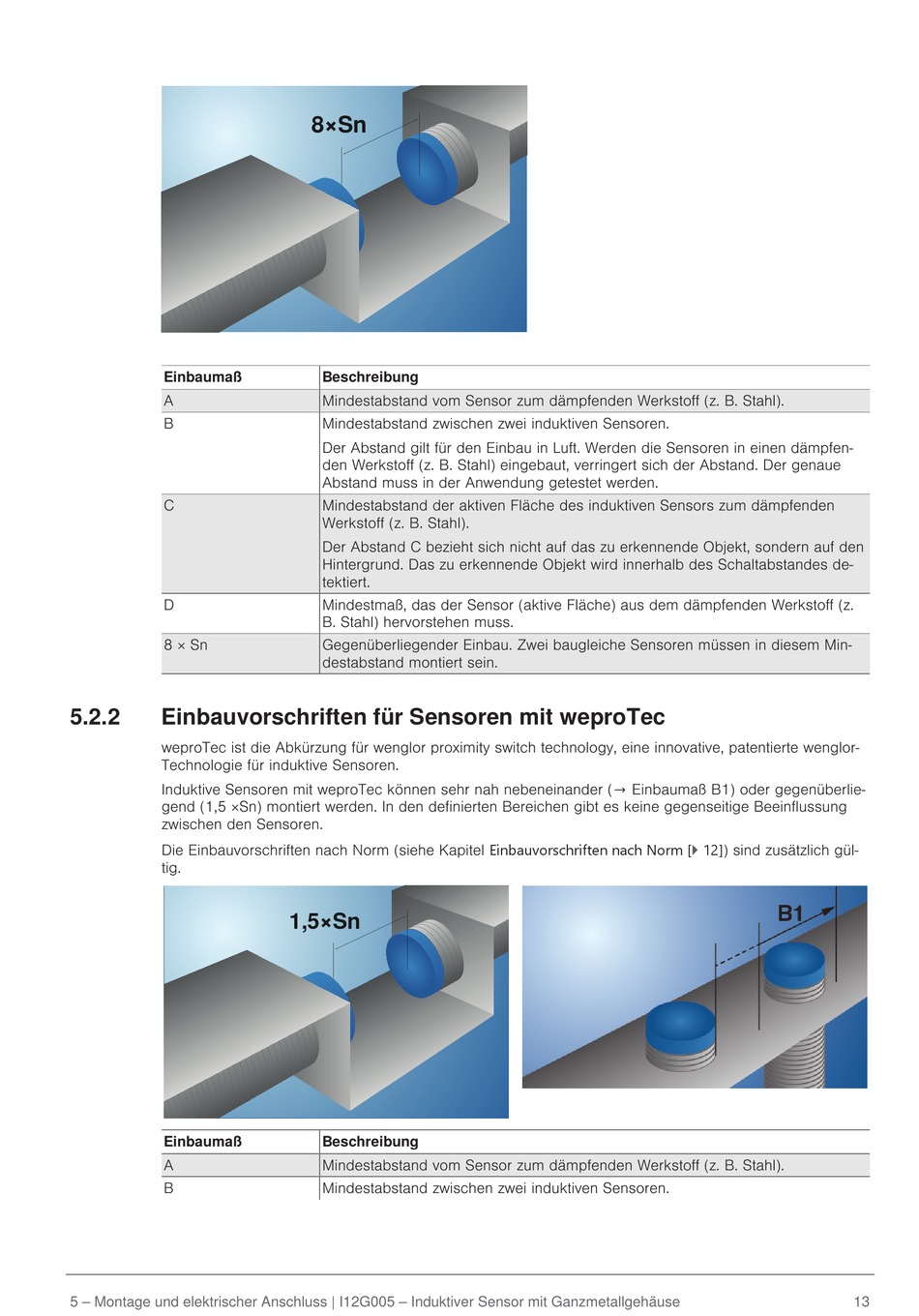

5.2.2 Einbauvorschriften für Sensoren mit weproTec
weproTec ist die Abkürzung für wenglor proximity switch technology, eine innovative, patentierte wenglor-
Technologie für induktive Sensoren.
Induktive Sensoren mit weproTec können sehr nah nebeneinander (→ Einbaumaß B1) oder gegenüberlie-
gend (1,5 ×Sn) montiert werden. In den definierten Bereichen gibt es keine gegenseitige Beeinflussung
zwischen den Sensoren.
Die Einbauvorschriften nach Norm (siehe Kapitel Einbauvorschriften nach Norm [} 12]) sind zusätzlich gül-
tig.
Einbaumaß
A
B
5 ‒ Montage und elektrischer Anschluss | I12G005 ‒ Induktiver Sensor mit Ganzmetallgehäuse
Beschreibung
Mindestabstand vom Sensor zum dämpfenden Werkstoff (z. B. Stahl).
Mindestabstand zwischen zwei induktiven Sensoren.
Der Abstand gilt für den Einbau in Luft. Werden die Sensoren in einen dämpfen-
den Werkstoff (z. B. Stahl) eingebaut, verringert sich der Abstand. Der genaue
Abstand muss in der Anwendung getestet werden.
Mindestabstand der aktiven Fläche des induktiven Sensors zum dämpfenden
Werkstoff (z. B. Stahl).
Der Abstand C bezieht sich nicht auf das zu erkennende Objekt, sondern auf den
Hintergrund. Das zu erkennende Objekt wird innerhalb des Schaltabstandes de-
tektiert.
Mindestmaß, das der Sensor (aktive Fläche) aus dem dämpfenden Werkstoff (z.
B. Stahl) hervorstehen muss.
Gegenüberliegender Einbau. Zwei baugleiche Sensoren müssen in diesem Min-
destabstand montiert sein.
Beschreibung
Mindestabstand vom Sensor zum dämpfenden Werkstoff (z. B. Stahl).
Mindestabstand zwischen zwei induktiven Sensoren.
