HDMI Ultra-slim HDBaseT + Ricevitore Extender Box RS232 E IR Over Cat - 4k 60hz
Cablaggio
Avvertenze:
Prima del cablaggio, scollegare l'alimentazione da tutti i dispositivi.
•
Durante il cablaggio, collegare e scollegare i cavi delicatamente.
•

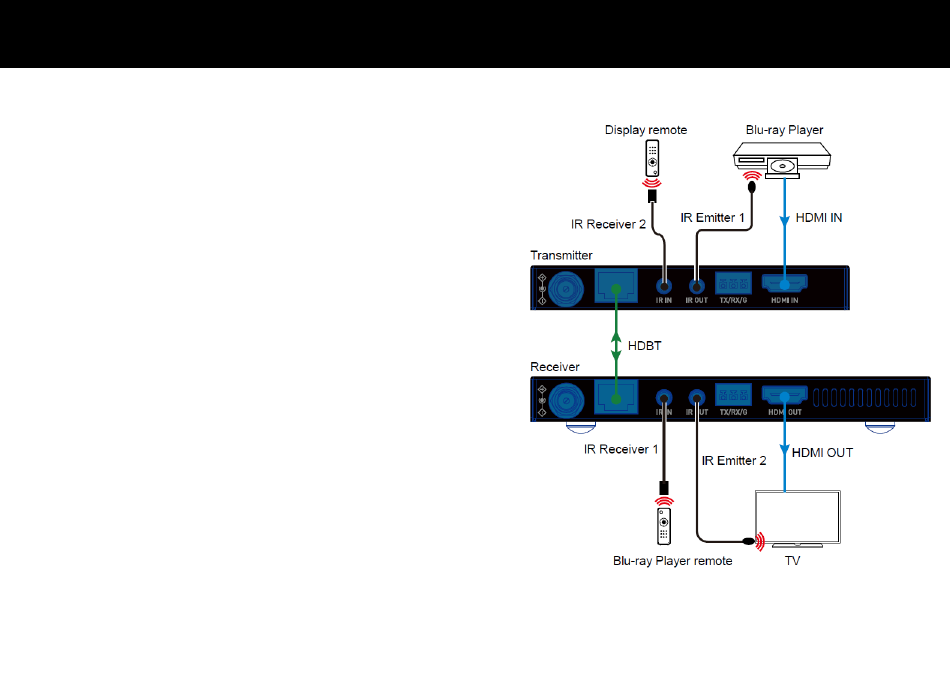

Passaggi per il cablaggio del dispositivo:
1. Collegare HDMI IN: Collegare una sorgente HDMI (come PC, lettore Blu
-ray, Apple TV, lettore multimediale 4K, ecc.) All'HDMI IN del
trasmettitore utilizzando un cavo
2. Collegare HDMI OUT: Collegare un dispositivo di visualizzazione HDMI
(come TV, proiettore, display LED / LCD) a HDMI OUT del ricevitore
utilizzando un cavo HDMI.
3. Collega l'USCITA HDBT: Collegare l'HDBT OUT del trasmettitore a HDBT
IN del ricevitore utilizzando un cavo Cat 5e / 6 / 6a / 7.
4. Connessione per IR pass-through: Collegare l'emettitore IR a IR OUT
del trasmettitore / ricevitore e il ricevitore IR a IR IN del ricevitore /
trasmettitore ; fissare la testa dell'emettitore IR al centro del
dispositivo sorgente / finestra IR del display.
5. Se il trasmettitore supporta anche PoC bidirezionale, collegare
l'alimentazione al trasmettitore o al ricevitore; in caso contrario,
collegare l'alimentazione rispettivamente al trasmettitore e al
ricevitore.
6. Accendere tutti i dispositivi collegati.
Quando tutto è impostato, controllare che tutti gli indicatori LED sul
trasmettitore e sul ricevitore siano normali per garantire che l'installazione
sia riuscita. Per l'indicazione LED, fare riferimento alla sezione Descrizione
del pannello.
HDMI.
