Paso De Rs232 - LEGRAND C2G C2G31015 Bedienungsanleitung

HDMI Ultra-slim HDBaseT + RS232 E IR Over Cat Extender Box Receptor - 4k 60hz

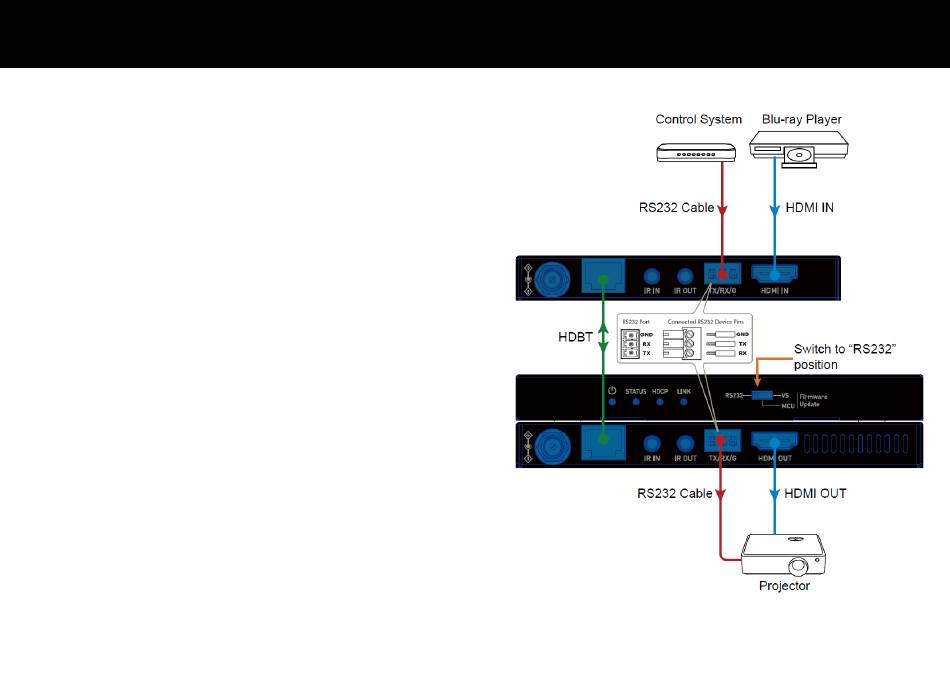

Paso de RS232

El puerto RS232 se puede utilizar para el paso de señal RS232
bidireccional entre el transmisor y el receptor.
Pasos para configurar el paso a través de RS232:
1. Conecte un dispositivo RS232 maestro (o esclavo) al puerto
RS232 del transmisor con un cable RS232.
2. Conecte un dispositivo esclavo (o maestro) RS232 al puerto
RS232 del receptor con un cable RS232.
3. Conecte HDBT OUT del transmisor a HDBT IN del receptor con un
cable Cat 5e / 6 / 6a / 7.
Cuando todo está configurado, la señal RS232 se puede pasar
bidireccionalmente entre dos dispositivos RS232.
21
(es)
