Vestamatic LL - SMI - 24 - 26/0,9 Nm RB32 Montage- Und Bedienungsanleitung

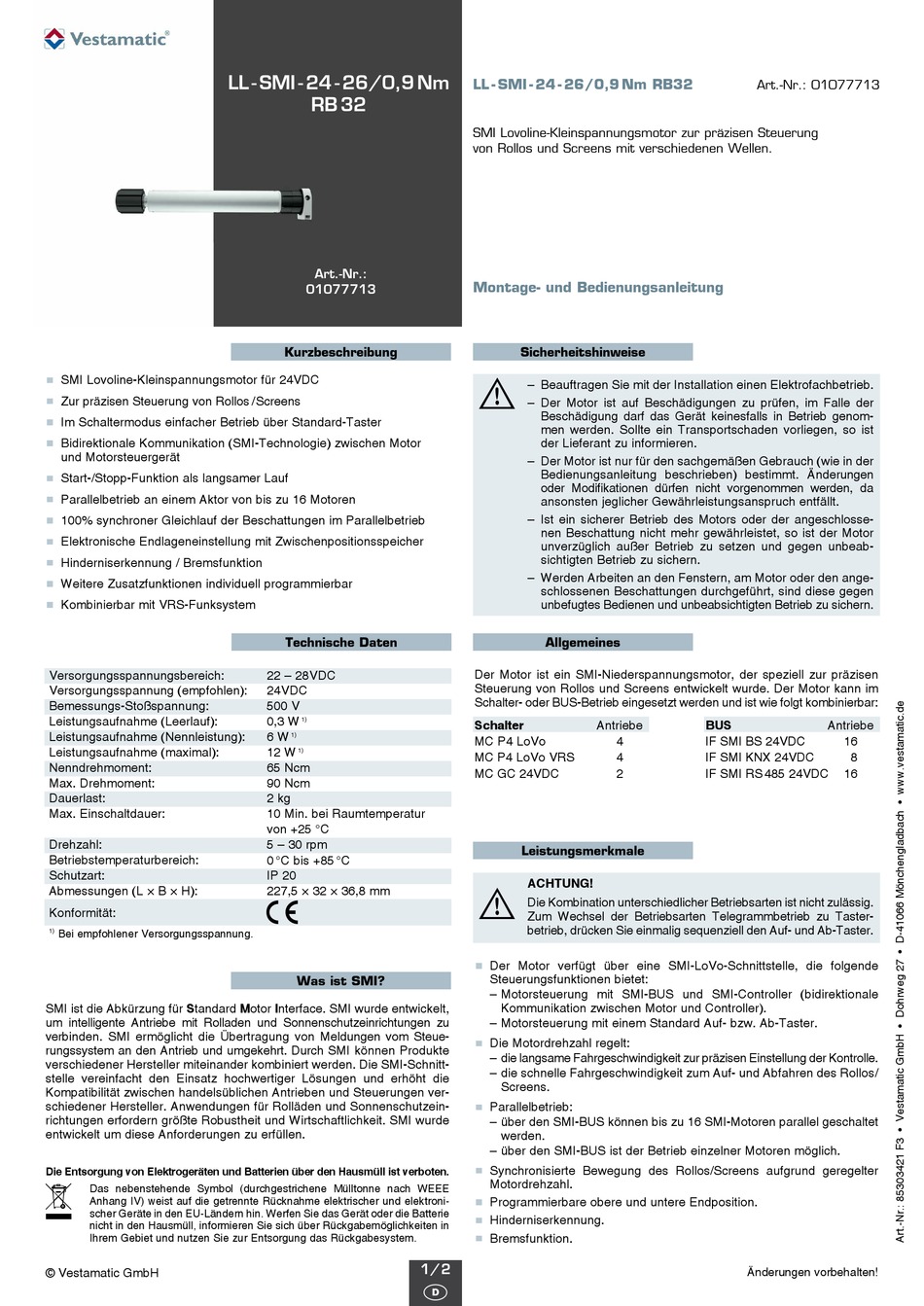

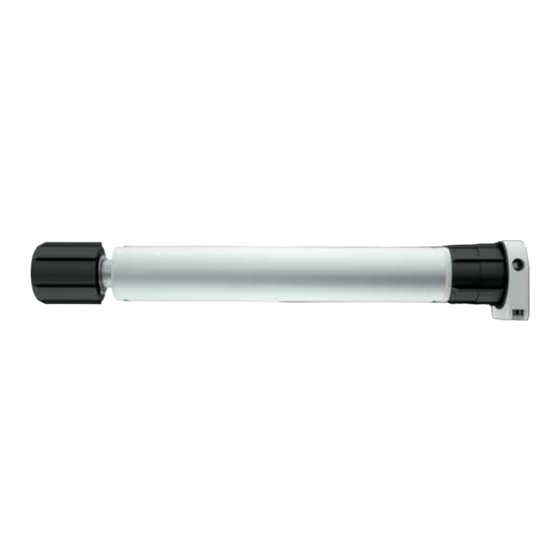

SMI Lovoline-Kleinspannungsmotor für 24VDC
Zur präzisen Steuerung von Rollos /Screens
Im Schaltermodus einfacher Betrieb über Standard-Taster
Bidirektionale Kommunikation (SMI-Technologie) zwischen Motor
und Motorsteuergerät
Start-/Stopp-Funktion als langsamer Lauf
Parallelbetrieb an einem Aktor von bis zu 16 Motoren
100% synchroner Gleichlauf der Beschattungen im Parallelbetrieb
Elektronische Endlageneinstellung mit Zwischenpositionsspeicher
Hinderniserkennung / Bremsfunktion
Weitere Zusatzfunktionen individuell programmierbar
Kombinierbar mit VRS-Funksystem
Versorgungsspannungsbereich:
Versorgungsspannung (empfohlen):
Bemessungs-Stoßspannung:
Leistungsaufnahme (Leerlauf):
Leistungsaufnahme (Nennleistung):
Leistungsaufnahme (maximal):
Nenndrehmoment:
Max. Drehmoment:
Dauerlast:
Max. Einschaltdauer:
Drehzahl:
Betriebstemperaturbereich:
Schutzart:
Abmessungen (L × B × H):
Konformität:
1)
Bei empfohlener Versorgungsspannung.
SMI ist die Abkürzung für Standard Motor Interface. SMI wurde entwickelt,
um intelligente Antriebe mit Rolladen und Son nen schutz ein rich tun gen zu
ver binden. SMI ermöglicht die Übertragung von Mel dun gen vom Steue-
rungs system an den Antrieb und umgekehrt. Durch SMI können Produkte
verschiedener Hersteller miteinander kombiniert werden. Die SMI-Schnitt-
stelle vereinfacht den Einsatz hochwertiger Lösungen und erhöht die
Kom pa ti bilität zwischen handelsüblichen Antrieben und Steuerungen ver-
schiedener Hersteller. An wen dun gen für Rolläden und Sonnenschutz ein-
rich tun gen erfordern größte Robustheit und Wirtschaftlichkeit. SMI wurde
entwickelt um diese Anforderungen zu erfüllen.
Die Entsorgung von Elektrogeräten und Batterien über den Haus müll ist verboten.
Das nebenstehende Symbol (durchgestrichene Mülltonne nach WEEE
É
Anhang IV) weist auf die getrennte Rücknahme elektrischer und elektroni-
scher Geräte in den EU-Ländern hin. Werfen Sie das Gerät oder die Batterie
nicht in den Hausmüll, informieren Sie sich über Rück gabe möglich keiten in
Ihrem Gebiet und nutzen Sie zur Entsorgung das Rückgabesystem.
© Vestamatic GmbH
LL - SMI - 24 - 26 / 0,9 Nm
RB 32
Art.-Nr.:
01077713
Kurzbeschreibung
Technische Daten
22 – 28VDC
24VDC
500 V
0,3 W
1)
6 W
1)
12 W
1)
65 Ncm
90 Ncm
2 kg
10 Min. bei Raumtemperatur
von +25 °C
5 – 30 rpm
0 °C bis +85 °C
IP 20
227,5 × 32 × 36,8 mm
p
Was ist SMI?
LL - SMI - 24 - 26 / 0,9 Nm RB32
SMI Lovoline-Kleinspannungsmotor zur präzisen Steuerung
von Rollos und Screens mit verschiedenen Wellen.
Montage- und Bedienungsanleitung
Sicherheitshinweise
Ä
– Beauftragen Sie mit der Installation einen Elektrofachbetrieb.
– Der Motor ist auf Beschädigungen zu prüfen, im Falle der
Be schä di gung darf das Gerät keinesfalls in Betrieb genom-
men werden. Sollte ein Transport scha den vorliegen, so ist
der Liefe rant zu informieren.
– Der Motor ist nur für den sachgemäßen Gebrauch (wie in der
Bedie nungs anleitung beschrieben) bestimmt. Änderungen
oder Modifikationen dürfen nicht vorgenommen werden, da
ansonsten jeglicher Gewähr leistungs anspruch entfällt.
– Ist ein sicherer Betrieb des Motors oder der angeschlosse-
nen Beschat tung nicht mehr gewährleistet, so ist der Motor
un ver züglich außer Betrieb zu setzen und gegen unbeab-
sichtigten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, am Motor oder den ange-
schlossenen Be schat tungen durchgeführt, sind diese gegen
unbefugtes Bedie nen und unbeabsichtigten Betrieb zu sichern.
Allgemeines
Der Motor ist ein SMI-Nie der span nungs motor, der speziell zur präzisen
Steuerung von Rollos und Screens entwickelt wurde. Der Motor kann im
Schalter- oder BUS-Betrieb eingesetzt werden und ist wie folgt kombinierbar:
Schalter
MC P4 LoVo
MC P4 LoVo VRS
MC GC 24VDC
Leistungsmerkmale
ACHTUNG!
Ä
Die Kombination unterschiedlicher Betriebsarten ist nicht zulässig.
Zum Wechsel der Betriebsarten Telegrammbetrieb zu Taster-
betrieb, drücken Sie einmalig sequenziell den Auf- und Ab-Taster.
Der Motor verfügt über eine SMI-LoVo-Schnittstelle, die folgende
Steue rungs funktionen bietet:
– Motorsteuerung mit SMI-BUS und SMI-Controller (bidirektio nale
Kom munikation zwischen Motor und Controller).
– Motorsteuerung mit einem Standard Auf- bzw. Ab-Taster.
Die Motordrehzahl regelt:
– die langsame Fahrgeschwindigkeit zur präzisen Einstellung der Kontrolle.
– die schnelle Fahrgeschwindigkeit zum Auf- und Abfahren des Rollos/
Screens.
Parallelbetrieb:
– über den SMI-BUS können bis zu 16 SMI-Motoren parallel geschaltet
werden.
– über den SMI-BUS ist der Betrieb einzelner Motoren möglich.
Synchronisierte Bewegung des Rollos/Screens aufgrund geregelter
Motor dreh zahl.
Programmierbare obere und untere Endposition.
Hinderniserkennung.
Bremsfunktion.
1/2
D
Art.-Nr.: 01077713
Antriebe BUS
4 IF SMI BS 24VDC
4 IF SMI KNX 24VDC
2 IF SMI RS 485 24VDC
Änderungen vorbehalten!
Antriebe
16
8
16
