Frico Panther T Serie Bedienungsanleitung Seite 11

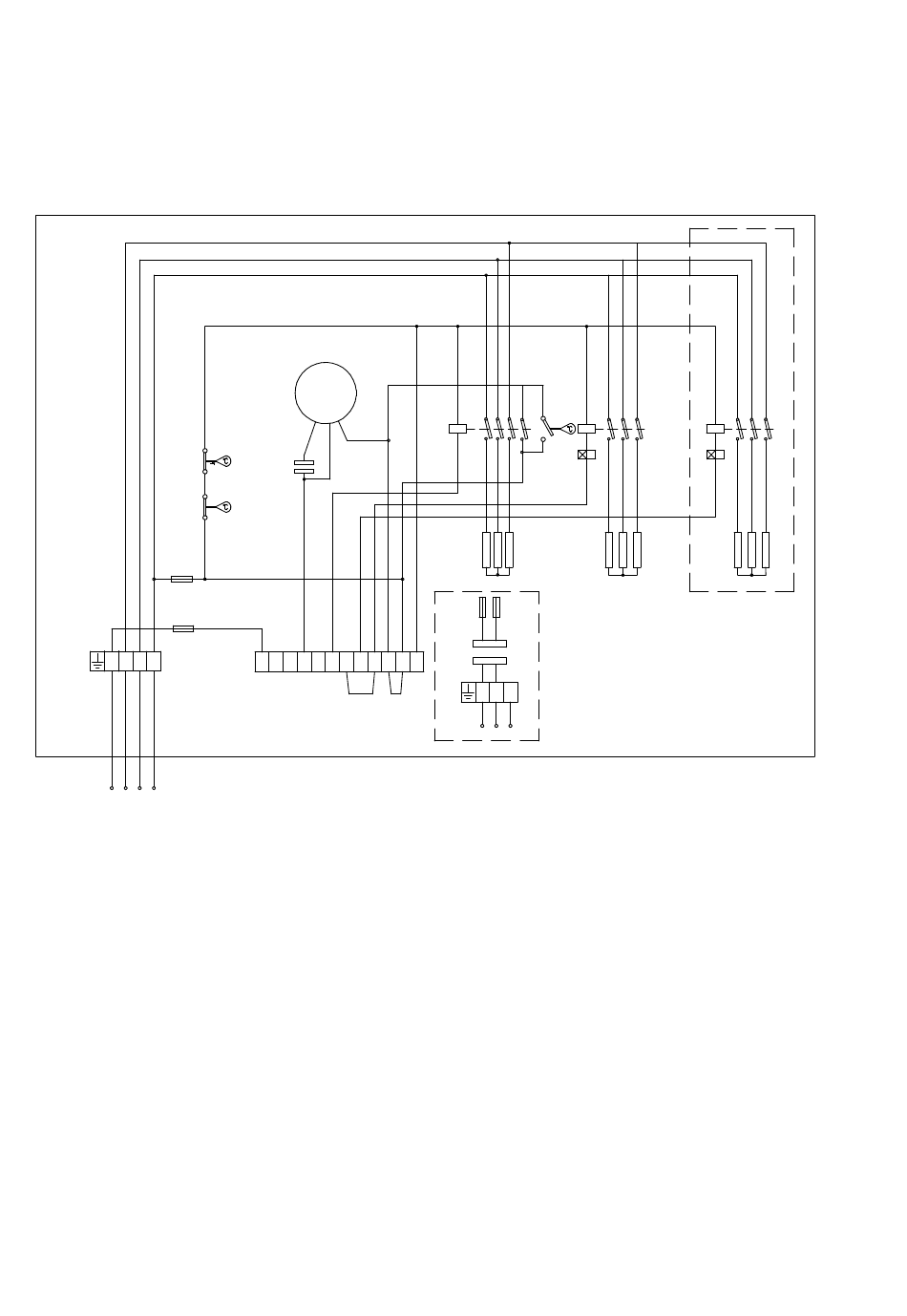

Internal wiring diagram
Panther T 20-30 kW
PNT20
PNT30
PNT305
6,3A
6,3A
N L3 L2 L1
400V3N~
M
~
120°C
5µF
40°C
4 5 6 7 8 9 10 11
1 2 3
F1
Panther T
K1
PNT305
230V~
500V3~
12
440V3~
L3 L2 L1
500V3~/440V3~
K2 K3
30kW Only
399538
11
