Frico Panther T Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Panther T:
- Originalanleitung (19 Seiten) ,
- Bedienungsanleitung (19 Seiten)
Verwandte Anleitungen für Frico Panther T
Inhaltszusammenfassung für Frico Panther T

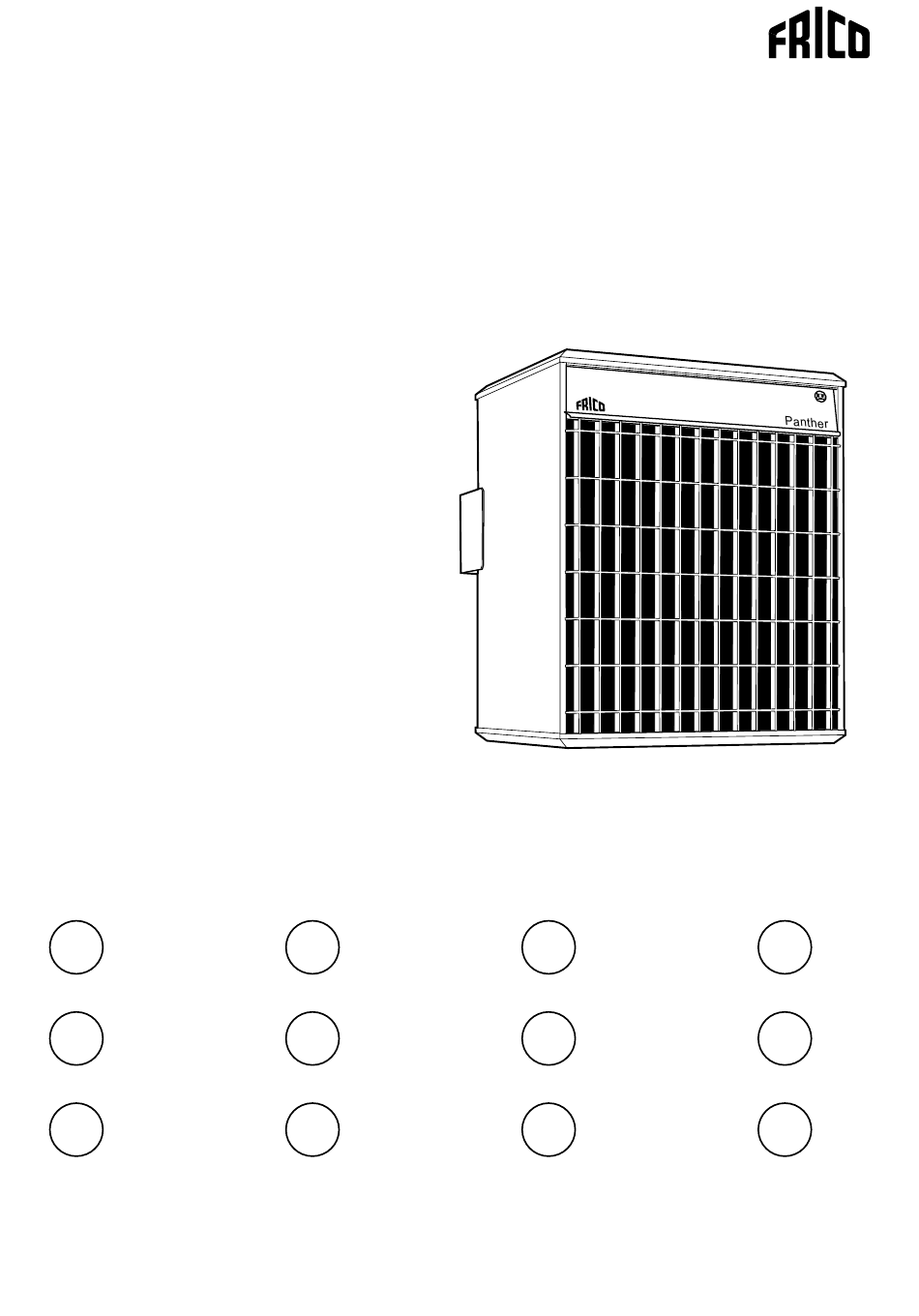

- Seite 1 Original instructions Panther T ..16 ..19 ..22 ..25 ..27 ..29 ..32 ..34 ..37 ..40 ..43 ..46...
- Seite 2 Panther T Panther T 13,5-15 kW (PNT135, PNT15) ø7 ø14 ø6,5 Panther T 20-30 kW (PNT20, PNT30, PNT305) ø8,5 ø15 ø9 Minimum mounting distance Wall 30° 1800 1000 Floor Ceiling FR: Distances minimales DE: Mindestabstand SE: Minimiavstånd NO: Minsteavstand DK: Minimumsafstande FI: Minimietäisyydet...
- Seite 3 Panther T Mark and drill holes Detach bracket from the unit Mount the bracket on the wall Hang the unit on the bracket Tighten all screws Adjust the angle and fasten with screws PNT135/15: 0° - 7,5° - 15° PNT20/30/305: 0° - 7,5° - 15° - 23°...
- Seite 4 Panther T Connection PNT15 PNT135 PNT15 PNT135 400V3~ 400V3~ 500V 440V 500V 230V3~ 440V 230V3~ 500V 6.3A x 2 230V 630mA x 1 440V 500V 6.3A x 2 230V 630mA x 1 440V PNT20 PNT30 PNT20 PNT30 6.3A x 2 6.3A x 2...
- Seite 5 Panther T PNT305 6.3A x 2 500V 230V 440V Resetting the overheat protection FR: Réinitialisation de la protection anti-surchauffe DE: Zurücksetzen des Überhitzungsschutzes SE: Återställning överhettningsskydd NO: Tilbakestille overopphetingsvernet DK: Nulstilling af overophedningsbeskyttelsen FI: Ylikuumenemissuojan palauttaminen NL: Resetten van de oververhittingsbeveiliging ES: Reajustar la protección contra el...
- Seite 6 Panther T Accessories Item Type Used for HxWxD number [mm] 10274 PLR15 PNT135, PNT15 355x355x60 PLR30 10275 PNT20, PNT30, PNT305 415x445x60 PLR15/30 Controls for installations not covered by the Ecodesign Regulation (EU) 2015/1188 The fan heater must be supplemented with a control panel PP.
- Seite 7 Panther T Panther T (IP44) Item Type Output Airflow Sound Sound ∆t* Motor Voltage Amperage Weight number steps power * pressure* [kW] [m³/h] [dB(A)] [dB(A)] [°C] [kg] 400V3N~* 21,7 334023 PNT15 0/7,5/15 900/1300 61 39/47 50/35 230V3~ 37,5 334024 PNT20 0/10/20...
- Seite 8 Panther T ) Ljudeffekt (L ), mätningar enligt ISO 27327-2: 2014, Installationstyp E. ) Ljudtryck (L ). Förutsättningar: Avstånd till aggregat 3 meter. Riktningsfaktor: 2. Ekvivalent absorptionsarea 200 m². Vid lägst/högst luftflöde (när tillämpligt). ) ∆t = temperaturhöjning på genomgående luft vid maximal värmeeffekt. Vid lägst/högst luftflöde (när tillämpligt).
- Seite 9 Panther T Internal wiring diagram Panther T 13,5-15 kW PNT15 PNT135 400V3~ 630mA 2µF 230V3~ 230V~ 500V~ 440V~ 6,3A 6,3A 500V~/440V~ 15 16 399537 400V3N~ 230V3~...
- Seite 10 Panther T Note Remove the two internal fuses 6,3A in the secondary units 11 1213141516 PNT 15 / 135 Panther T 13,5-15 kW Note Remove the two internal 11 1213141516 PNT 15 / 135 Panther fuses 6,3A in the secondary units...
- Seite 11 Panther T Internal wiring diagram Panther T 20-30 kW PNT20 PNT30 PNT305 120°C 5µF 40°C 6,3A PNT305 30kW Only 6,3A 230V~ 500V3~ 440V3~ 500V3~/440V3~ 399538 400V3N~...
- Seite 12 Panther T Panther T 20 kW Note: Remove the two internal 6,3A fuses, in the secondary units PNT20 Panther 11 12 400V 3N~ Panther ½ PNT20 PP21 11 12 2800 400V 3N~ Di (1-4)K 1011 KRT2800 ½ PP21 EN: Note! Remove the two internal fuses 6.3A in the secondary units.
- Seite 13 Panther T Panther T 20 kW Note: Remove the two internal 6,3A fuses, in the secondary units Panther PNT20 11 12 Panther 400V 3N~ ½ PNT20 RTI2 PP21 11 12 RTI2 °C 400V 3N~ 10 11 ½ PP21 EN: Note! Remove the two internal fuses 6.3A in the secondary units.
- Seite 14 Panther T Panther T 30 kW Note: Remove the two internal 6,3A fuses, in the secondary units Panther PNT30 11 12 Panther 400V 3N~ PNT30 / 305 PP31 2800 11 12 400V 3N~ Di (1-4)K 1011 KRT2800 2 3 4...
- Seite 15 Panther T Panther T 30 kW Note: Remove the two internal 6,3A fuses, in the secondary units Panther PNT30 11 12 Panther 400V 3N~ PNT30 RTI2 PP31 11 12 RTI2 °C 400V 3N~ 10 11 2 3 4 2 3 4 PP31 EN: Note! Remove the two internal fuses 6.3A in the secondary units.
- Seite 16 Zastosowanie między stykami 3 mm. Urządzenie powinno Nagrzewnice serii Panther T to wydajne być podłączane tylko przez wykwalifikowanego urządzenia przeznaczone do instalacji elektryka, zgodnie z obowiązującymi przepisami osuszania i ogrzewania mających bardziej elektrycznymi.
- Seite 17 Panther T PNT20, PNT30, PNT305 – wirniki i pozostałe elementy można czyścić Ustawienie fabryczne odkurzaczem lub wycierać wilgotną szmatką. Podczas odkurzania należy używać szczotki, aby nie uszkodzić delikatnych części. Nie wolno stosować silnych środków alkalicznych ani kwasowych. Kiedy zadziała zabezpieczenie przed przegrzaniem (lub ogranicznik temperatury Wyłącznik przeciwporażeniowy...
- Seite 18 Panther T • Nie wolno umieszczać urządzenia bezpośrednio pod gniazdkiem elektrycznym! • Urządzenie może być obsługiwane przez dzieci w wieku 8 lat i starsze oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, nie mające odpowiedniego doświadczenia lub wiedzy, jeśli znajdują się pod nadzorem lub zostały przeszkolone w zakresie...
- Seite 19 Main offi ce Frico AB Tel: +46 31 336 86 00 Industrivägen 41 SE-433 61 Sävedalen mailbox@frico.se Sweden www.frico.net For latest updated information and information about your local contact: www.frico.net...
