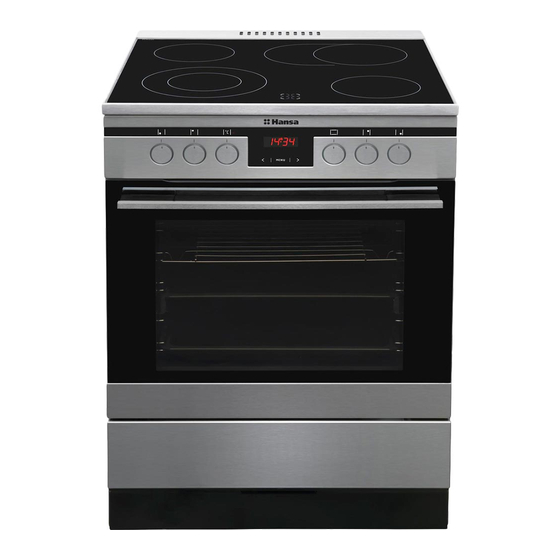

Hansa FCCW6 Serie Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für FCCW6 Serie:
- Gebrauchsanweisung (76 Seiten) ,
- Gebrauchsanweisung (80 Seiten) ,
- Gebrauchsanweisung (80 Seiten)
Verwandte Anleitungen für Hansa FCCW6 Serie
Inhaltszusammenfassung für Hansa FCCW6 Serie
- Seite 1 FCCW6* FCCB6* FCCX6* (RUS) ИНСТРУКЦИЯ ПО ЭКСПЛУТАЦИИ....2 (DE) BEDIENUNGSANLEITUNG........34 IOAK-2453 / 8054350 (05.2013./1)
- Seite 34 SEHR GEEHRTER KUNDE, Der Elektroherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfek- ter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Elektroherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft. Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch.
- Seite 35 INHALTSVERZEICHNIS Sicherheitshinweise ......................36 Bedienelemente ....................... 41 Ihr Herd stellt sich vor...................... 42 Installation ......................... 43 Bedienung ......................... 45 Backen und Braten – Praktische Hinweise ..............55 Allgemeine Pflegehinweise ..................... 59 Wenn’s mal ein Problem gibt ................... 64 Technische Daten ......................65...
-
Seite 36: Sicherheitshinweise
SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. - Seite 37 SICHERHEITSHINWEISE Achtung! Sollten Sie auf der Kochfläche Beschädi- gungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Strom- versorgung (Stromschlaggefahr!). Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts.
- Seite 38 SICHERHEITSHINWEISE Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochflächen aufliegen, da deren Isolierung nicht hitzebe- ständig ist. Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies betrifft insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und dadurch eine bleibende Beschädigung verursachen kann.
-
Seite 39: Unsere Energiespartipps
UNSERE ENERGIESPARTIPPS Nachwärme des Backofens nutzen. Wer Energie verantwor- Bei Garzeiten von mehr als 40 Minuten den tlich verbraucht, der schont Backofen unbedingt 10 Minuten vor dem nicht nur die Haushaltskas- Ende der Garzeit ausschalten. se, sondern handelt auch umweltbewusst. - Seite 40 AUSPACKEN AUSSERBETRIEBNAHME Für den Transport haben wir Nach Beendigung der Be- das Gerät durch die Verpackung nutzung des Geräts darf es gegen Beschädigung gesichert. nicht zusammen mit dem ge- Nach dem Auspacken entsor- wöhnlichen Hausmüll entsorgt gen Sie bitte umweltfreundlich werden, sondern ist an eine die Verpackungsteile.
-
Seite 41: Bedienelemente
BEDIENELEMENTE 3, 4 5, 6 1 Backofen-Temperaturregler 1a Backofen-Temperaturregler/ Backofen-Funktionsregler* 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Kochflächen 7 Kontrollleuchte (Heizunganzeige) L 8 Kontrollleuchte (Betriebsanzige) R 9 Türgriff 10 Schublade 11 Glaskeramik-Kochfeld 12 Zeit schaltuhr* *vorhanden nur bei einigen Modellen... -
Seite 42: Ihr Herd Stellt Sich Vor
IHR HERD STELLT SICH VOR Ausstattung des Herdes – Zusammenstellung FCC*: Backblech* Grillrost (Gitterrost) Drehspieß* Bratblech* Backblechträger *vorhanden nur bei einigen Modellen... -
Seite 43: Installation
INSTALLATION Der richtige Einbauort Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Der Herd entspricht der Wärmeschutz- klasse Y, d.h. er darf nur auf einer Seite neben höheren Küchenmöbeln oder Wän- den eingebaut werden. -
Seite 44: Anschluss-Schaltplan
INSTALLATION Achtung! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen. Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt. Die Nennspannung der Heizelemente beträgt 230 V. -
Seite 45: Bedienung
BEDIENUNG Vor der ersten Inbetriebnahme des Gerätes vorhandene Verpackungsteile vom Koch- feld und vom Backofen entfernen, Schublade entleeren, Backofen-Innenraum und Kochfeld von Konservierungsmitteln reinigen, Ausstattungselemente des Backofens he- rausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, Raumbelüftung einschalten oder Fenster öffnen, Backofen bei 250°C, etwa 30 min. -
Seite 46: Beispiele Für Reglereinstellungen
BEDIENUNG Schalter für Kochflächen Das richtige Koch- und Backgeschirr Die Bodengröße und -form des richtigen Kochgeschirrs sollte der Fläche der jeweiligen Koch fläche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die eigens vergrößerte Kochfläche mit den Maßen 170x265 verwendet werden. Geschirr mit konvex oder konkav geformtem Boden darf nicht verwendet werden. -
Seite 47: Restwärmeanzeige
BEDIENUNG Vergrößerte Kochfläche einschalten Restwärmeanzeige Wichtig! Wenn die Temperatur einer Kochfläche 50°C Das Einschalten der Kochfläche darf übersteigt, wird dies durch das Leuchten nur durch das Drehen des Reglers eines entsprechenden Restwärmeanzeige- im Uhrzeigersinn erfolgen. Das Ein- feldes signalisiert. schalten in der Gegenrichtung kann Das Leuchten der Restwärmeanzeige warnt den Regler beschädigen. -
Seite 48: Reinigung Des Backofeninnen
BEDIENUNG Funktion und Bedienung des Oberhitze Ist der Schalter in diese Position ge- Backofens dreht, erfolgt das Vorheizen nur bei Backofen mit natürlicher eingeschalteter Oberhitze. Wenden Konvektion Sie sie an z.B. beim Nachbacken von oben. Das Backen kann mit Oberhitze, Unterhitze und Grillhitze (sofern vorhanden) erfolgen. -
Seite 49: Backofen Mit Natürlicher Konvektion
BEDIENUNG Mögliche Stellungen des Backofen- Backofen mit natürlicher Betriebswahlschalters Konvektion Unabhängige Backofen-Beleuch- Backen kann mit Oberhitze, Unterhitze und tung Grillhitze erfolgen. Die Steuerung erfolgt mit Durch das Drehen des Reglers auf Hilfe des Backofen-Betriebswahlschalters – diese Stellung wird der Backofen- Die Wahl der gewünschten Funktion erfolgt Innenraum beleuchtet. -
Seite 50: Backofen Mit Umluft (Mit Gebläse)
BEDIENUNG Backofen mit Umluft (mit Kontrollleuchte Gebläse) Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – Die Wahl der gewünschten Funktion erfolgt Das Einschalten des Backofens wird über durch Drehen des Drehschalters in die ent- zwei Kontrollleuchten signalisiert, R und L. - Seite 51 BEDIENUNG Mögliche Stellungen des Backofen- Unterhitze Betriebswahlschalters Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Unabhängige Backofen-Beleuch- Backofens nur bei eingeschalteter Unter¬hitze. Anzuwenden z.B. beim tung Nachbacken von unten (saftige Ku- Durch das Drehen des Reglers auf chen, Kuchen mit Obstfüllung).
-
Seite 52: Backofen Mit Heißluft (Mit Gebläse Und Heißluft)
BEDIENUNG Backofen mit Heißluft (mit Ge- Mögliche Stellungen des Backofen- bläse und Heißluft) Betriebswahlschalters Unabhängige Backofen-Beleuch- Der Backofen kann mit Unterhitze und Obe- rhitze, Grillhitze und Heißluftheizung erwärmt tung werden. Die Steuerung erfolgt mit Hilfe des Durch das Drehen des Reglers auf Backofen-Betriebswahlschalters –... - Seite 53 BEDIENUNG Heißluft und Unterhitze Unterhitze Durch Drehen des Reglers auf diese Wurde der Regler auf diese Position Position werden Heißluft und Unterhit- gedreht, erfolgt das Vorheizen des ze eingeschaltet und die Temperatur Backofens nur bei eingeschalteter im unteren Bereich des Backofens Unter¬hitze.
- Seite 54 BEDIENUNG Drehspieß* Grillen Beim Grillen wird das Gericht mit tels der Mit dem Drehspieß können Speisen im Infrarotstrahlen vom er hitz ten Gril l he ize le- Backofen drehbar gegrillt werden. Er dient ment zubereitet. hauptsächlich zum Braten von Geflügel, Schaschlik, Bratwürsten u.ä.
-
Seite 55: Backen Und Braten - Praktische Hinweise
BACKEN UND BRATEN - PRAKTISCHE HINWEISE BACKEN UND BRATEN - PRAKTISCHE HINWEISE Gebäck ● Zum Backen verwenden Sie am besten die mitgelieferten Bleche. ● Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. - Seite 56 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Backofen mit natürlicher Konvektion Backofenfunktio- Temperatur Garzeit [min] Art Gebäck Einschubhöhe 160 - 200 2 - 3 30 - 50 160 - 180 20 - 40* 220 - 240 10 - 15 210 - 220 45 - 60 230-250 14 - 18...
- Seite 57 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Backofen mit Umluft (mit Gebläse) Backofenfunktio- Temperatur Garzeit [min] Art Gebäck Einschubhöhe 160 - 200 2 - 3 30 - 50 25 - 35 160 - 180 20 - 40* 65 - 70 220 - 240 10 - 15 210 - 220 45 - 60...
- Seite 58 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Backofen mit Heißluft (mit Gebläse und Heißluft) Backofenfunk- Temperatur Garzeit [min] Einschubhöhe Art Gebäck tionen 160 - 200 2 - 3 30 - 50 160 - 180 20 - 40* 140 - 160 10 - 40* 200 - 230 1 - 3 10 - 20...
-
Seite 59: Allgemeine Pflegehinweise
ALLGEMEINE PFLEGEHINWEISE Die Pflege und ständige Reinhaltung des Achtung! Die scharfe Schneide Herdes sowie dessen richtige Wartung haben ist immer durch die Verschiebung einen wesentlichen Einfluss auf die Verlänge- des Halters (Daumendruck) zu si- rung der einwandfreien Funktionstüchtigkeit chern. Beim Benutzen vorsichtig des Gerätes. -
Seite 60: Auswechseln Der Backofen-Beleuchtung
ALLGEMEINE PFLEGEHINWEISE Backofen Auswechseln der Backofen- Beleuchtung Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen- Um Stromstöße zu vermeiden, vor dem Beleuchtung einschalten, um dadurch Wechsel den Herd ausschalten. eine bessere Sicht im Arbeitsbereich zu bekommen. ... -
Seite 61: Backofentür Aushängen
ALLGEMEINE PFLEGEHINWEISE Herausnahme der inneren Scheibe Backofentür aushängen 1. Mit Hilfe eines flachen Schraubendre- hers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben Zum Reinigen und für einen besseren Zu- wird (Abb. B). gang zum Backofen-Innenraum lässt sich 2. - Seite 62 ALLGEMEINE PFLEGEHINWEISE 3. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. Zeichnung D und D1. 4. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen.
- Seite 63 ALLGEMEINE PFLEGEHINWEISE Der Backofen ist mit den D* leicht her- Achtung! ausnehmbaren Leitschienen (Leiterförmig Teleskopschienen nicht in der Spül- angeordnet) für die Backofeneinsätze maschine reinigen ausgestattet. Um sie zur Reinigung he- rauszunehmen soll man zuerst an der Technische Kontrollüberprüfungen vorderen Halterung (Z1) ziehen, dann die Leitschienen kippen und aus der hin- Außer der Sauberhaltung des Herdes...
-
Seite 64: Wenn's Mal Ein Problem Gibt
WENN´S MAL EIN PROBLEM GIBT In jedem Notfall: Baugruppen des Gerätes ausschalten Stromzufuhr des Geräts abschalten Reparatur anmelden Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabel- le angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kunden- dienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch. -
Seite 65: Technische Daten
TECHNISCHE DATEN Nennspannung 230/400V ~ 50 Hz Nennleistung max. 9,7 kW Ausmaße des Geräts (HxBxT) 60 / 60 /85 cm Nettovolumen des Backofens* 65-72 Liter Energieeffizienzklasse auf dem Energieetikett Gewicht ca. 47 kg Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6 * nach EN 50304 Nettovolumen je nach Ausstattung des Backofens –...
