SHOWTEC DB-1-8/RDM Handbuch
Verwandte Anleitungen für SHOWTEC DB-1-8/RDM
Inhaltszusammenfassung für SHOWTEC DB-1-8/RDM

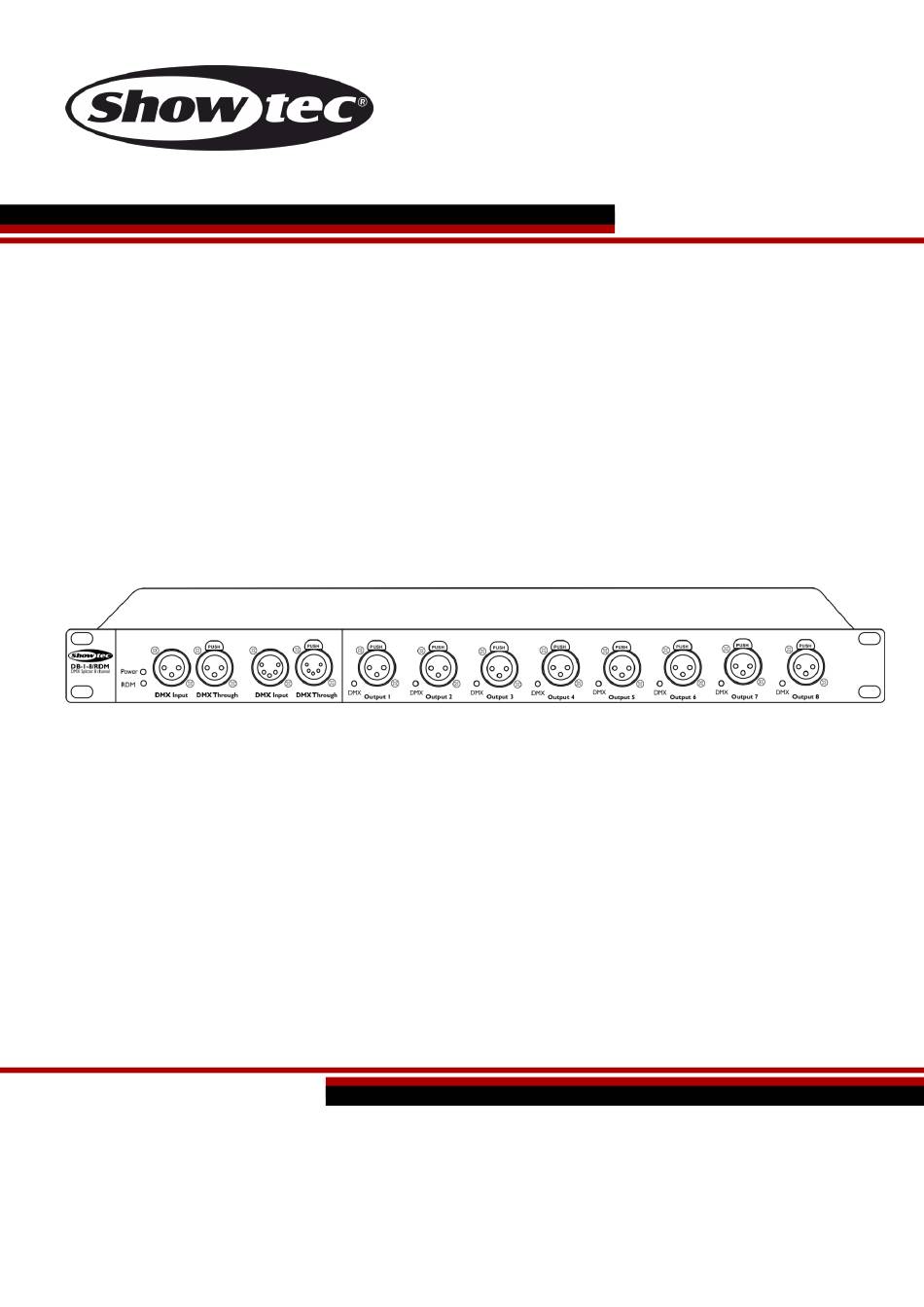

- Seite 1 HANDBUCH DEUTSCH DB-1-8/RDM Bestellnummer: 50786 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
DB-1-8/RDM Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Vorderseite ..................................6 Rückseite ..................................6 Installation ................................... 6 Setup und Betrieb ................................7 Steuerungsmodi ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec DB-1-8/RDM ● IEC-Netzkabel (1,5 m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite ...
-
Seite 5: Bestimmungsgemäßer Gebrauch
DB-1-8/RDM bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des DB-1- 4/RDM. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. -
Seite 6: Rückgabe
DB-1-8/RDM Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts
DB-1-8/RDM Beschreibung des Geräts Funktionen Der DB-1-8/RDM von Showtec ist ein universal einsetzbarer Verteiler für DMX512-Signale. Er verteilt ein in Reihenschaltung eingehendes DMX-Signal in 8 separate Ausgangssignale und verfügt über einen zusätzlichen Durchgangsport (THROUGH). Eingangsspannung: 100-240 V AC, 50/60 Hz ... -
Seite 8: Setup Und Betrieb
DB-1-8/RDM Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. -
Seite 9: Verbinden Der Geräte
DB-1-8/RDM Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 10: Wartung
DB-1-8/RDM Wartung Der DB-1-8/RDM von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. - Seite 11 DB-1-8/RDM Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 12: Technische Daten
DB-1-8/RDM Technische Daten Modell: Showtec DB-1-8/RDM Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: Sicherung: F0,5A/250V Ausgangskanäle: 8 DMX-Kanäle Steuerungsprotokolle: DMX-512 Anschlüsse: IEC-Anschluss, 3- & 5-poliger DMX-Eingang, 3- & 5-poliger DMX-LINK (Thru), 8x 3- polige DMX-Ausgänge Gehäuse: Metall & feuerhemmender Kunststoff... -
Seite 13: Notizen
DB-1-8/RDM Notizen Bestellnummer: 50786... - Seite 14 DB-1-8/RDM Bestellnummer: 50786...
- Seite 15 ©2017 Showtec...
