Installation

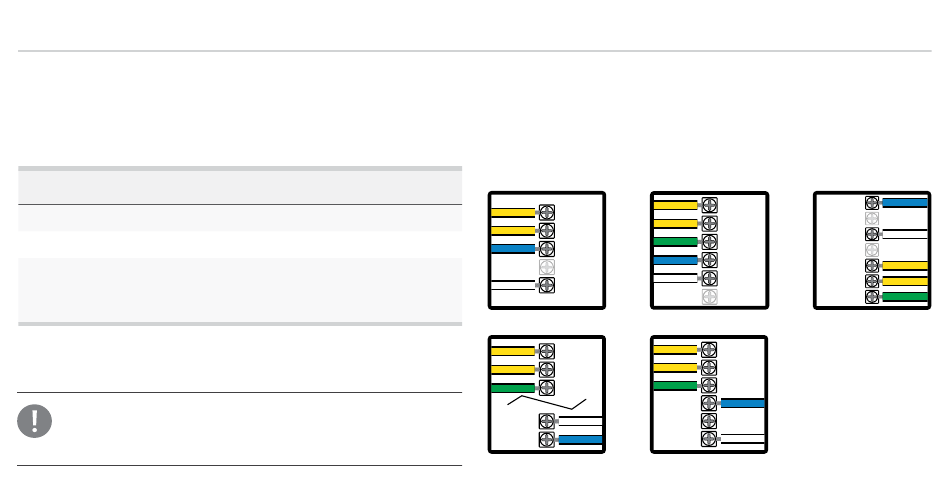

2. Kabel des Durchflussmessers anschließen: Für den Anschluss Ihres Durchflussmessers ist ein zweiadriges
Kabel erforderlich. Dieses darf ausschließlich für den Durchflussmesser genutzt werden und darf nicht mit dem
gemeinsamen Leiter von Ventilen oder anderen Sensoren geteilt werden. Der Kabelquerschnitt wird durch die Länge
des Kabels zwischen Steuergerät und Durchflussmesser bestimmt. Grundsätzlich sind 0,75 mm2 für eine Länge bis
75 m ausreichend. Schließen Sie die Kabel an Ihr Hydrawise-fähiges Hunter Steuergerät an.
ADERNFARBE
SENSORKLEMMEN
Weiß
Gemeinsam
Blau
Sen 1 oder Sen 2
Rot
Nicht verwendete Adern: Die Adern sollten
mit einem wasserdichten Verbinder
verschlossen werden
* Abschirmung und freie Adern sollten an die
Erdungsklemme des Steuergeräts angeschlossen
werden, falls verfügbar.
Hinweis: Für sämtliche Kabelverbindungen
müssen wasserdichte Verbinder (z. B. 3M 316IR
oder 3M DBY) verwendet werden.
8
HC
PRO-HC
24VAC
24VAC
SENSOR 1
SENSOR 2
COMMON
HPC
HPC
AC2
AC1
GND
SEN
SEN
Steuergeräte hergestellt
Steuergeräte hergestellt ab
bis Dezember 2022
HCC
SEN 1
24 VAC
SEN 2
24 VAC
SEN C
GND
REM
SEN-1
24VAC
SEN COM
24VAC
SEN-2
GND
AC2
AC1
GND
SEN
SEN-2
COM
Januar 2023
