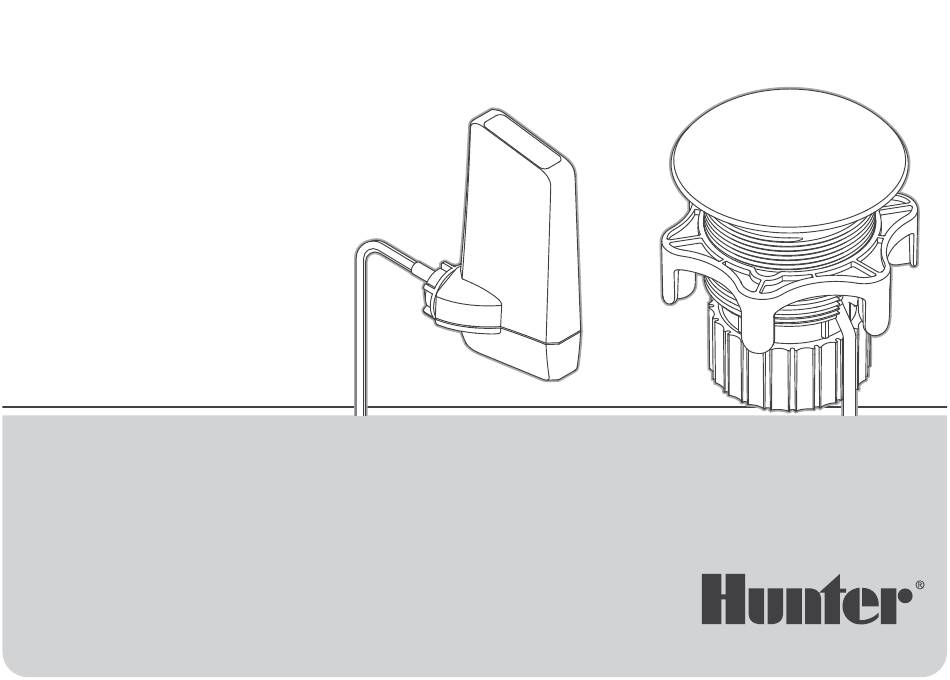

- Seite 1 Kabellose HC-Durchflussmessung SCHNELLSTARTANLEITUNG WHCFLOW Kabellose HC-Durchflussmessung Kabelloses Kommunikationssystem zur Verwendung mit HC-Durchflussmessern...
- Seite 2 Hindernis darstellen, koppeln Sie einfach einen HC-Durchflussmesser* mit dem kabellosen Sender und Empfänger, um das Bewässerungssystem hydraulisch zu überwachen. https:/ /hunter.help/whcflow Senden von Durchflussmengen auf Stationsebene und Gesamtverbräuche vom Sensor an das Steuergerät, ohne Kabel zu verlegen oder Gräben auszuheben.

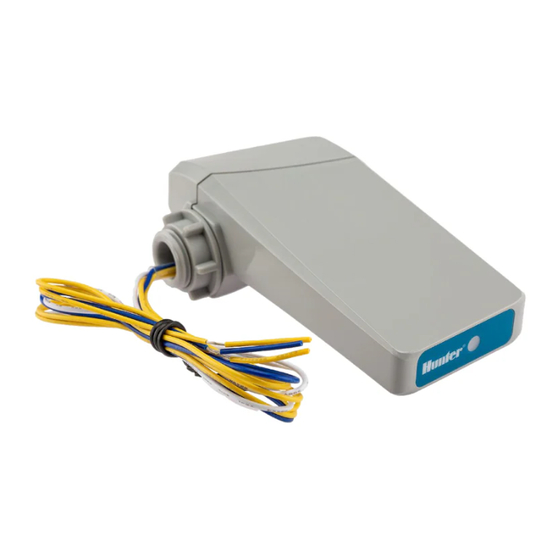

- Seite 3 WHCFLOW – Bestandteile 1. Empfänger ➊ 2. Empfänger Sicherungsmutter 3. Kabelbaum: weiße und blaue Kabel an ⑤ Sensorklemmen; gelbe Kabel an 24 VAC-Anschlüsse ② ⑥ ➊ ⑦ ④ ③ ③ ② 1. Sender 2. Sender Sicherungsmutter 3. Weiße und blaue Kabel (zum Sensor) 4.
- Seite 4 Systemübersicht und Betrieb Durch das Kommunikationsset kann eine kabellose Der Empfänger des kabellosen HC-Durchflusssensors Durchflussüberwachung mit allen HC-Durchflussmessern wird über die 24 VAC-Anschlüsse im Steuergerät mit in Verbindung mit Hydrawise-fähigen Steuergeräten Strom versorgt. erfolgen. Zu den kompatiblen Durchflussmessern und Der Sender ist batteriebetrieben Steuergeräten gehören: (3 AA) und wird über zwei Kabel an den HC •...
-
Seite 5: Installation
Installation Installation des Senders ② 1. Schneiden Sie mit einer Lochsäge ein 8,25 cm großes Loch in den Deckel des Ventilkastens. 2. Lösen Sie die Haltemutter und stecken den Sender in das Loch im Ventilkastendeckel, so dass die pilzförmige Kappe oben aufliegt. ①... - Seite 6 Installation Installation des Empfängers • Der kabellose HC-Durchflussempfänger wird an seinem • Klemmen Sie die gelben Kabel an die beiden Host-Steuergerät montiert und darüber mit Strom 24–VAC-Anschlüsse an. versorgt. • Schließen Sie das blaue und das weiße Kabel an • Die besten Ergebnisse erzielen Sie, wenn Sie den die Sensorklemmen an.
- Seite 7 Installation Sender und Empfänger koppeln Anzeige einer schwachen Batterie (Sender) Sender und Empfänger sind für eine kabellose Die Empfänger-LED blinkt alle 3 Sekunden zweimal Kommunikation vorkonfiguriert. Nach dem Einschalten auf, um eine schwache oder leere Batterie anzuzeigen. des Senders oder Empfängers warten Sie mindestens Die Aktualisierung der Batterieanzeige erfolgt nur 10 Sekunden, bis der Einschaltvorgang abgeschlossen während des Flusses.
- Seite 8 SYSTEMBETRACHTUNGEN Wenn sich mehrere Steuergeräte und Sensoren in unmittelbarer Nähe befinden, muss man die Funkkanäle wechseln, um eine wechselseitige Störung zwischen Sendern und Empfängern zu verhindern. Sowohl am Sender als auch am Empfänger finden Sie acht DIP-Schalterpositionen, die von 1–8 nummeriert sind. Als Werkseinstellung für Sender und Empfänger sind die Schalter in Position 1 auf „ON“...
- Seite 9 Anweisungen des Herstellers führen. Bei weiteren Fragen können Sie sich auch an installiert und betrieben wird, können Störungen einen Vertreter von Hunter Industries Inc. oder einen bei Funkübertragungen auftreten. Es ist dennoch erfahrenen Radio- oder Fernsehtechniker wenden.
- Seite 10 Hinweise ISED Dieses Gerät enthält einen oder mehrere lizenzfreie Hiermit erklärt Hunter Industries, dass die Sender/Empfänger, welche die Anforderungen der „Radio Funkausrüstung der Geräte W-HC-FLOW-TR-INT und Standards Specification“ von „Innovation, Science and W-HC-FLOW-R-INT mit der Richtlinie 2014/53/EU Economic Development Canada“ erfüllen. Der Betrieb übereinstimmt.
