Inhaltszusammenfassung für Intertime 2378 TAVI

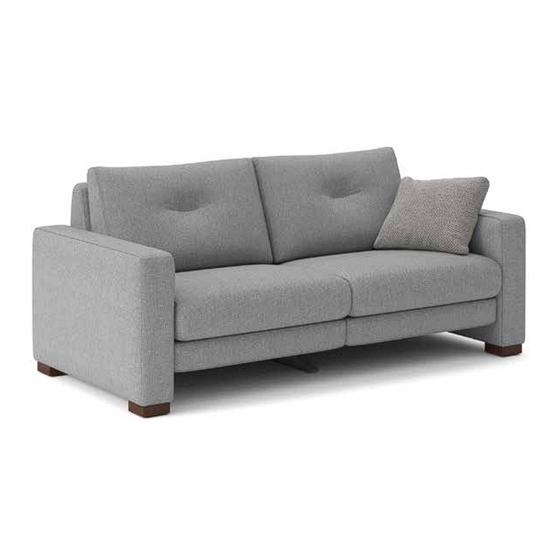

- Seite 1 2378 TAVI Bedienungs- und Montageanleitung...
- Seite 2 2378 TAVI 2378 TAVI Bedienungsanleitung Bedienungsanleitung Belegung des Handtasters (nur für elektrische Ausführung) Kopfstütze Beim ersten anhaltenden Drücken der Taste 1 fährt das Fussteil aus und die Sitzeinheit Sofern bei Ihrem Sofa eine Kopfstütze im Lieferumfang enthalten ist, befindet sich diese fährt in die TV-Position.
- Seite 3 2378 TAVI 2378 TAVI Bedienungsanleitung Bedienungsanleitung Bestimmungsgemässe Verwendung – Versuchen Sie nicht, Störungen selbst zu beheben. – Reparaturen dürfen nur vom Kundendienst oder einem autorisierten Fachbetrieb durchgeführt Ersatzteile / Zubehör werden. Umbau und Veränderungen von originalen Bauteilen und originalen elektrischen Teilen Die Ersatzteile und das Zubehör sind mit den Eigenschaften unseres Sofas abgestimmt und auf...
- Seite 4 2378 TAVI 2378 TAVI Bedienungsanleitung Montageanleitung Typenübersicht Funktionssofa Montage Benötigtes Werkzeug: Ratsche oder Akku-Schrauber mit Steckschlüssel SW 13. Typ 270 Typ 275 Typ 276 Typ 277 2er Sofa breit 2er Sofa breit 2er Sofa breit 2er Sofa breit li. elektrisch verstellbar re.
- Seite 5 2378 TAVI 2378 TAVI Montageanleitung Montageanleitung Im Lieferumfang enthalten sind folgende Bauteile: Sitztraverse Rückenunterbau (inkl. vormontierter Kopfstütze je nach Typ oder Zubehör) Rückentraverse Rückenkissen Armteil links mit 7 Rückenabdeckung Schrauben M8 x 35 vormontiert Armteil rechts mit 7 Netzteil mit...
- Seite 6 2378 TAVI 2378 TAVI Montageanleitung Montageanleitung Vorbereitung vor Inbetriebnahme 1. Montage der Sitz- und Rückentraverse Bitte beachten Sie, dass hinter dem Sofa ein Mindestabstand von 25 cm zu Gegenstän- Das linke Armteil im Raum positionieren und die sieben Sechskantschrauben aus dem den oder Wänden einzuhalten ist, um Fehlfunktionen und Schäden am Sofa oder an Ein-...
- Seite 7 2378 TAVI 2378 TAVI Montageanleitung Montageanleitung 2. Montage der Sitz- und Rückentraverse 3. Sitztraverse bereitstellen Die sieben Sechskantschrauben aus dem rechten Armteil entfernen. Vergewissern Sie sich vor der Montage der Sitzeinheiten, dass die vier Auslösehebel an den Führungsschienen der Sitztraverse nach unten geklappt sind (siehe Abbildung).
- Seite 8 2378 TAVI 2378 TAVI Montageanleitung Montageanleitung 4. Montage Sitzeinheit 5. Montage Sitzeinheit Die Sitzeinheit in den Führungsschienen bis zum Anschlag nach hinten schieben (1). Da- nach die Sitzeinheit vorne absenken, bis der vordere Bolzen hörbar einrastet (2). Die Schritte 5 und 6 für die zweite Sitzeinheit wiederholen.
- Seite 9 2378 TAVI 2378 TAVI Montageanleitung Montageanleitung 8. Montage Rückenunterbau 7. Netzkabel verbinden (nur elektrische Ausführungen) Den Rückenunterbau mit den Rastschienen auf die Aufnahmen an der Sitzeinheit aufste- Die Motorenanschlüsse mit den mitgelieferten Netzteilkabeln verbinden. cken. Hinweis: Bei verstellbaren Sitzeinheiten wird immer ein Rückenunterbau mit Kopfstütze montiert, bei den festen Sitzeinheiten ist die Kopfstütze optional.
- Seite 10 2378 TAVI 2378 TAVI Montageanleitung Montageanleitung 9. Montage Rückenunterbau 10. Montage Rückenspannteil Das Rückenspannteil mit den Einhängehaken in die Rückentraverse einhängen. 11. Inbetriebnahme Den Rückenunterbau nach unten drücken, bis die beiden Rastschienen hörbar einras- ten. Beide Rückenunterbauten werden auf dieselbe Weise montiert.
- Seite 11 2378 TAVI 2378 TAVI Montageanleitung Montageanleitung Demontage 2. Demontage Rückespannteil Vor der Demontage: – Verstellbare Sitzeinheit komplett einfahren und in Sitzposition bringen – Kopfstützen einklappen – Netzteil vom Stromnetz trennen 1. Demontage Rückenspannteil Den Rückenunterbau kurz nach oben ziehen, um ihn aus der Verklemmung zu lösen.
- Seite 12 2378 TAVI 2378 TAVI Montageanleitung Montageanleitung 3. Demontage Sitzeinheit 4. Demontage Sitzeinheit Die Lasche an den Rastbeschlägen auf beiden Seiten des Rückenunterbaus nach aussen Das Anschlusskabel vom Motor trennen. drücken, um den Rasthaken zu lösen. Danach kann der Rückenunterbau aus den Rastschienen...
- Seite 13 2378 TAVI 2378 TAVI Montageanleitung Montageanleitung 5. Demontage Sitzeinheit 6. Demontage Sitzeinheit Den Auslösehebel an der Sitztraverse auf beiden Seiten der Sitzeinheit in die horizontale Position Die Sitzeinheit vorne anheben und aus der Traverse ausklinken (1). bringen. Danach die Sitzeinheit nach vorne ziehen und aus den Führungsschienen herausheben...
- Seite 14 2378 TAVI Montageanleitung 7. Demontage Sitz- und Rückentraverse Den Auslösehebel an der Sitztraverse auf beiden Seiten der Sitzeinheit in die horizontale Position bringen.
- Seite 15 WEIBELWEIBEL AG Intertime pure stting T +41 (0)56 265 88 88 Brühlstrasse 21 info@weibelweibel.ch 5304 Endingen intertime.ch Schweiz...
