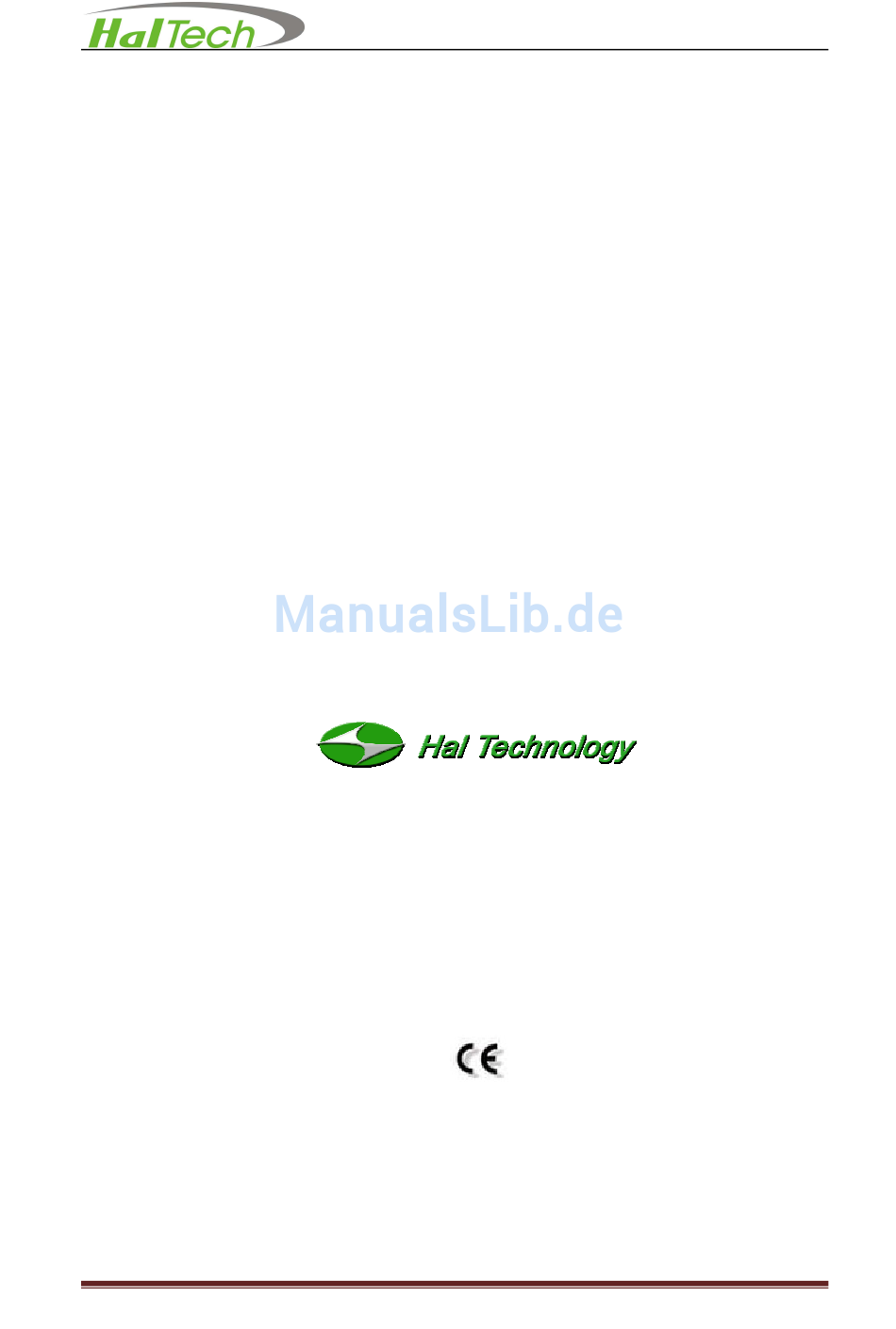

- Seite 1 HAL-HPC600 Handheld Partikelzähler Bedienungsanleitung Januar, 2011 625 E Carroll Avenue Glendora, CA 91741 USA Phone: (510) 579-8540 Fax: (626) 236-9246 Info@haltechnologies.com http://haltechnologies.com Seite 1...
-
Seite 2: Freie Seite
Freie Seite Seite 2... -
Seite 3: Inhaltsverzeichnis
Inhalt Important Messages .......................... 4 I. Einleitung ............................6 1.1 Vorteile ............................7 1.2 Spezifikationen ........................8 II. Basis Operation ..........................9 2.1 Handheld Set ........................... 9 2.2 Basiseinheit ..........................11 2.3 Bedientasten .......................... 12 2.4 Bedienmenu ........................... 13 2.4.1 Startseite ......................... 13 2.4.2 Messung .......................... -
Seite 4: Important Messages
Important Messages Die Informationen in dieser Bedienungsanleitung sind nach bestem Wissen zusammengestellt. HalTechnologies ist dennoch nicht für eventuelle Ungenauigkeiten verantwortlich zu machen. Hal Technologies übernimmt keine Verantwortung für Schäden oder Versäumnisse aus dieser Bedienungsanleitung in welcher Form diese auch auftreten könnten. Aufgrund fortlaufender Produktentwicklung behält sich Hal Technology das Recht vor die Bedienungsanleitung und das beschriebene Instrument jederzeit, ohne vorherige Mitteilung und Verantwortung, zu ändern. - Seite 5 Auspacken und Überprüfung • Überprüfen sie die Verpackung und melden sie Schäden sofort dem Spediteur. • Überprüfen sie die Vollständigkeit der Lieferung. Das Instrument ist ein Klasse-1 Lasergerät. Öffnen des Gerätes kann Laserstrahlung oder Hochspannung freisetzen. Das Instrument beinhlatet ebenfalls festeingebuate, sensible Bauteile die bei flascher Behandlung beschädigt werden können.
-
Seite 6: Einleitung
Probennahme über Ethernet oder Internet, auch mit mehreren Instrumenten in einem Netzwerk. Der HAL-HPC600 hat bis zu sechs einstellbare Partikelgrößenkanäle, beginnend bei 0.3 microns in Schritten von 0.1 micron bei einem Durchfluß von 0.1 CFM (2.83 LPM). Die Partikelzähldaten werden im Cumulative, Differential oder Concentration Modus (Counts/Liter oder Counts/Cubic foot, Counts/Cubic Meter) angezeigt. -
Seite 7: Vorteile
1.1 Vorteile • 6 Größenkanäle die benutzerspezifisch in 0.1µm Schritten einstellbar sind • Einstellung und Anzeige von Datum und Uhrzeit. • Schnelle USB Schnittstelle für stationäre Echtzeitmessung und Datendownload • RJ45 Schnittstelle für Stationärbetrieb über Ethernet oder Internet (erfordert zusätzlich eine spezielle Software) •... -
Seite 8: Spezifikationen
1.2 Spezifikationen • Meßbereich: 0.3µm~25µm • Größenkanäle: Alle sechs Kanäle benutzerdefinierbar • Lichtquelle: Laserdiode (mehr als 100,000 Stunden MTBF) • Koinzidenzverlust: <5% @70,000 Partikel/Liter • Pumpvolumen: 2.83 Liter/min (0.1cfm) • Genauigkeit: 50±20%@0.3µm; 100±10%@0.5µm • Teststandard: JIS-B-9921 (1997), ASTM-F649-01, ASTM-F328-98 (NIST traceable) •... -
Seite 9: Basis Operation
II. Basis Operation 2.1 Handheld Set Temperatur- & Relative Feuchtesensor Lufteinlaß Einschalt- taste LCD Display Hintergrund- beleuchtung Bedienfeld Figure 1 Frontansicht Handheld Set Seite 9... - Seite 10 RS232 Innen- gewinde Figure 2 Unterseite Handheld Set • RS232 Schnittstelle für optionale Druck- und Downloadfunktionen. • Innengewinde für Stativ zur stationären Messung. • Multi-pin Schnittstelle zur Verbindung mit der Basiseinheit für Datendownload, Drucken, Akkuladung, etc. Bitte plazieren oder entfernen Sie das Handheld-Set nicht von der Basis Station während sich diese im eingeschalteten Zustand befindet.
-
Seite 11: Basiseinheit
2.2 Basiseinheit STATUS Schwarzer Druckt Roter LADE LINE Knopf Status LED Knopf Figure 3 Frontansicht der Basiseinheit • Papiervorschub: die grüne LED muß an sein, drücken sie den roten Knopf. Die grüne LED erlischt, drücken sie den schwarzen Knopf um den Papiervorschub zu starten. -
Seite 12: Bedientasten
Figure 4 Rückansicht der Basiseinheit • RJ45: Schnittstelle für ein LAN Netzwerk. • USB: USB Schnittstelle • POWER: AC Adapter Anschluß. • RS232: zusätzliche serielle Schnittstelle für Datendownload oder Drucker. 2.3 Bedientasten • Bedienfeld mit sechs Kontrolltasten: , RUN/STOP, • ENTER, BACK, Figure 5 Bedientasten •... -
Seite 13: Bedienmenu
2.4 Bedienmenu 2.4.1 Startseite Die Einschalttaste für ca. 2 Sekunden gedrückt halten um das Instrument einzuschalten und das Startmenu aufzurufen ( s. Abb. Unten). Die Pfeiltasten drücken: oder um die gewünschte Auswahl zu treffen. Das ausgewählte Programm wird hervorgehoben. ENTER drücken um die Auswahl zu bestätigen und die ausgewählte Funktion aufzurufen. - Seite 14 Es wird empfohlen während des Ladevorganges keine PartikeIzählung durchzuführen. Sensor Alarmmeldung Diese Anzeige wird nicht erscheinen, solange der Sensor unter normalen Konditionen arbeitet. Erscheint die Warnmeldung wird ein akustischer Alarm ausgelöst. Der akustische Alarm kann nur durch Ausschalten des Gerätes gestoppt werden. •...
-
Seite 15: Messung
2.4.2 Messung Nach Auswahl von Measuring, wird das Messmenu geöffnet. Durch Drücken der Pfeiltasten wird die Setupfunktion gestartet und die Parameter können, falls gewünscht, angepasst werden. Beispiel s.u.. Measuring 0.3um - - - - 0.5um - - - - 0.7um - - - - 1.0um - - - -... - Seite 16 Anzeige Zählmodus Count Mode Für die Partikelzählung stehen drei Einstellungen zur Verfügung: Cumulative (CUMU), Differential (DIFF), und Concentration (e.g., Counts per Liter). Die Werkseinstellung ist cumulative. Einstellung Bedeutung Das Ergebnis stellt die Anzahl der Partikel dar, die größer sind Cumulative als der angezeigte Kanal.
- Seite 17 Um die Meßpunktdefinition schnell zu wechseln, gibt e seine Hilfsfunktion um nicht über das Setup Menu wählen zu müssen: • Halten sie die obere Pfeiltaste für 2 Sekunden gedrückt. Die Meßpunktdefinition wechselt zur nächst höheren, z.B. A01→A02. • Halten sie die untere Pfeiltaste für zwei Sekunden gedrückt. Die Meßpunktdefinition wechselt zur nächst niederen, z.B.
-
Seite 18: Browsing Window
2.4.3 Browsing Window Wählen sie mit de Pfeiltasten das Browsing Menu aus und öffnen sie es mit Enter. Das Menu erlaubt dem Anwender in gespeicherten Daten zu blättern, sie zu drucken oder zu löschen. Der zuletzt gespeicherte Datensatz wird angezeigt. Mit Hilfe der Pfeiltasten wird geblättert. - Seite 19 SampTime Anzeige der Meßzeit des Datensatzes. Temperature and Humidity Zeigt die gemessene Temperatur und Feuchte zum Datensatz an. Date and Time Anzeige des Datums der Messung. Print and Delete Selection Window Durch drücken der ENTER Taste im Datenspeicher Menu wird das Druck- und Löschmenu geöffnet: Browsing Print...
-
Seite 20: Einstellungen Setting Window
Browsing Print Delete Print ALL Delete ALL Yes/No Figure 10 Browsing - Print und Delete Auswahlmenu 2 2.3.4 Einstellungen Setting Window Das Setting Menu erlaubt dem Anwender die Meßparameter zu verändern. Drücken sie eine Pfeiltaste und die ENTER Taste um das Setting Menu aus dem Startmenu heraus zu öffnen. - Seite 21 SampTime Die Probennahmezeit kann auf bis zu 59 Minuten und 59 Sekunden eingestellt werden. Die Werkseinstellung ist 10 Sekunden. Samples Diese Funktion bietet dem Anwender die Möglichkeit eine Reihe von sich wiederholender Messungen nach jedem drücken der RUN Taste zu programmieren. Die maximale Anzahl von Messungen beträgt 99 die Stoppzeit zwischen jeder Probennahme 99 Sekunden.
- Seite 22 ST_Delay Der Anwender hat die Möglichkeit eine Zeitverzögerung zwischen drücken der RUN Taste und dem Start der Messung zu programmieren. Die maximal programmierbare Zeitverzögerung beträgt 59 Minuten und 59 Sekunden. Interval Der Anwender hat die Möglichkeit ein Zeitintervall zwischen zwei aufeinanderfolgenden Messungen zu programmieren.
- Seite 23 BK_Light Die Hintergrundbeleuchtung des LCD Displays kann auf die folgenden Zeiten eingestellt warden: On, Off, 5 Sekunden, 15 Sekunden, 30 Sekunden und 60 Sekunden. Die Werkseinstellung ist 15 Sekunden. CNT_Mode Das instrument kann Daten in den folgenden Modi sammeln und anzeigen: Cumulative (CUMU), Differential (DIFF), und Concentration (Counts/L, Counts/Cubic Foot, oder Counts/Cubic Liter).
-
Seite 24: Verschiedenes
III. Verschiedenes AC Adapter • Verwenden sie nur das mitgelieferte Netzteil • Es wird empfohlen den Akku aufzuladen, sobald die Kapazitäts-Warnlampe leuchtet. • Wird der Akku geladen, sollten keine Messungen mit dem Gerät durchgeführt werden. Iso-Kinetic Probe Die Isokinetische Sonde ist für exaktes und zuverlässiges Messungen erforderlich. Temperature and Humidity Probe •... - Seite 25 Null – Filter und Spül Test Das Instrument muß periodisch mit Hilfe des Null – Filters gereinigt werden. Vorgehensweise: 1. Schrauben sie die Isokinetische Sonde ab und befestigen sie den 0.2 µm Nullfilter mit dem mitgeliefertem Adapter am Lufteinlaß des Gerätes. Stellen sie sicher, das die Verbindung festsitzt.
- Seite 26 • Falls größere Mengen an Daten die im Instrument gespeichert sind gelöscht werden sollen, wird dies am besten über die Software gesteuert. • Durch den automatischen Stromsparmodus kann es notwendig sein, das Instrument durch drücken einer beliebigen Taste “aufzuwecken” um die Verbindung mit dem PC wiederherzustellen.
- Seite 27 Die stationäre Messung über den USB Port muß in der Measuring Menu Anzeige und im Cumulative (CUMU) Modus ausgeführt werden..
-
Seite 28: Garantie
IV. Garantie Die von Hal Technology auf das Modell HPC600 Handheld Air Particle Counter gewährte Garantie ist auf ein Jahr beschränkt. • Die Garantie beginnt mit dem Versand. • Der Anwender trägt die Transportkosten im Falle von Service oder Reparatur. •... -
Seite 29: Contact
Warranty of Repairs after Initial One (1) Year Warranty Nach Ablauf der einjährigen Garantie gewährt Hal Technology auf durchgeführte Reparaturen und Teile eine Garantie von 6 Monaten. Contact HAL TECHNOLOGY, LLC CCS Meßgeräte Vertriebs-GmbH 625 E Carroll Avenue Burghalde 13 Glendora, CA 91741 USA D-72218 Wildberg-Sulz Phone: (510) 579-8540...
