Inhaltszusammenfassung für antrax AlarmBox-wireless

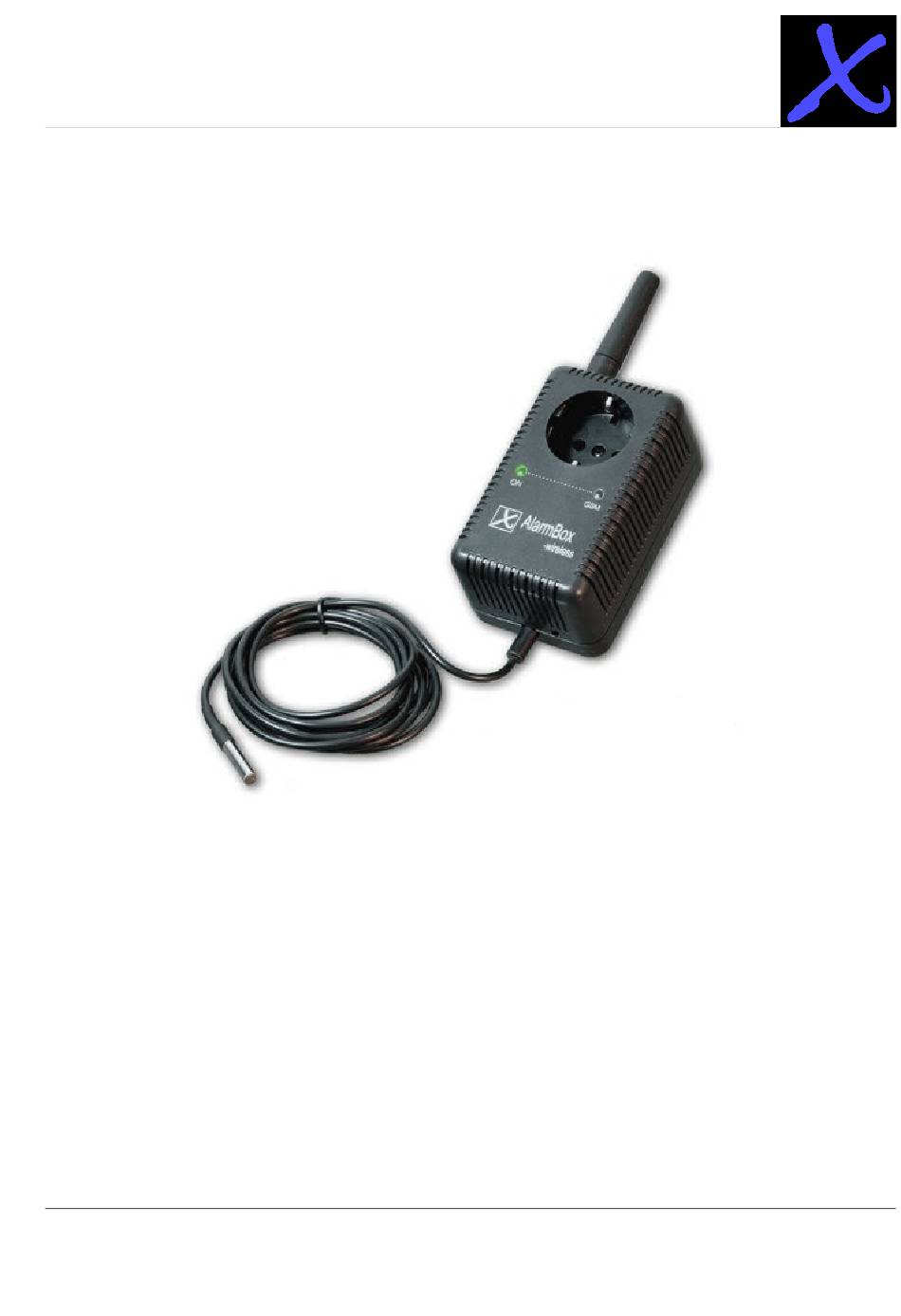

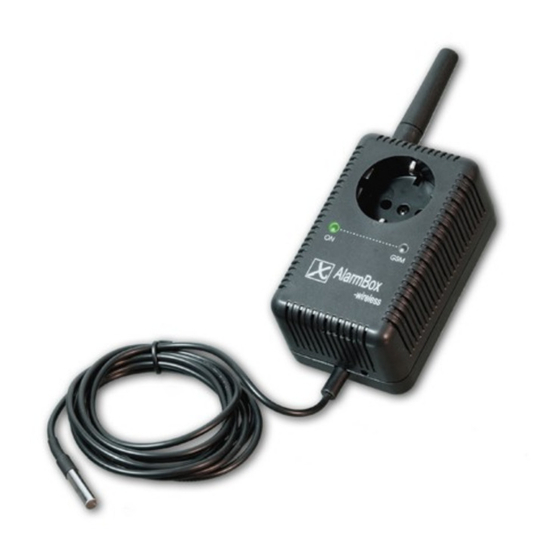

- Seite 1 Datentechnik GmbH info@antrax.de - www.antrax.de AlarmBox-wireless, Typ GSM 230V-Box mit integriertem GSM-Modul und Temperatursensor Bedienungsanleitung 05.05.2014 - 1 - Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628...
-
Seite 2: Inhaltsverzeichnis
Datentechnik GmbH info@antrax.de - www.antrax.de Inhaltsverzeichnis Allgemeines Anwendung der Alarm Box-wireless, Typ GSM Sicherheits- und Vorsichtsmaßnahmen Lieferumfang Hardware Software Systemvoraussetzungen Technische Merkmale allgemein Lastkreis CE-Kennzeichnung Installation ... -
Seite 3: Allgemeines
Alarmierung über einen Voice-Call (”normaler” Telefonanruf von der Box) oder über eine SMS von der Box. Ferner ermöglicht die AlarmBox-wireless, Typ GSM das Ein- und Ausschalten eines 230V- Elektrogerätes über einen Voice-Call (”normaler” Telefonanruf zu der Box) oder über eine SMS an die Box. -
Seite 4: Sicherheits- Und Vorsichtsmaßnahmen
Datentechnik GmbH info@antrax.de - www.antrax.de Sicherheits- und Vorsichtsmaßnahmen Öffnen Sie die AlarmBox-GSM nicht. Sie enthält keine durch Sie zu wartenden Teile. Betreiben Sie die AlarmBox-GSM nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit. Betrieben sie den Temperaturfühler ebenfalls ohne Einfluss von Flüssigkeit. -
Seite 5: Lieferumfang
Datentechnik GmbH info@antrax.de - www.antrax.de Lieferumfang Hardware Alles komplett? Die Einzellieferung einer AlarmBox-GSM beinhaltet: die AlarmBox-GSM inkl. Temperatursensor (mit ca. 1m Verlängerungskabel) eine Bedienungsanleitung Software PC-Software für die Ansteuerung der AlarmBox-GSM ist nicht erforderlich Systemvoraussetzungen Allgemein ... -
Seite 6: Technische Merkmale
Datentechnik GmbH info@antrax.de - www.antrax.de Technische Merkmale Allgemein Betriebsspannung: 230/240V~ 50/60Hz Schutzklasse: IP20, nur für trockene Räume Steckersystem: SCHUKO der momentane Schaltzustand wird durch eine grüne LED (Bezeichnung "ON") signalisiert der momentane GSM-Zustand wird durch eine rot/grüne LED (Bezeichnung "GSM") signalisiert ... -
Seite 7: Installation
Datentechnik GmbH info@antrax.de - www.antrax.de Installation Hardware den 230V-Stecker des zu überwachenden Gerätes in die AlarmBox-GSM einstecken AlarmBox-GSM in eine 230V-Netzsteckdose einstecken ACHTUNG: nach dem Einstecken des Gerätes in eine Steckdose wird die AlarmBox-GSM- Steckdose je nach letztem Zustand ein oder aus geschaltet ... - Seite 8 Datentechnik GmbH info@antrax.de - www.antrax.de Taster Durch Betätigung des Tasters (länger als 3 Sekunden) wird der Zustand der Steckdose ”getoggelt”. Die Steckdose ist nach Betätigung des Tasters immer dauerhaft EIN oder dauerhaft AUS. Die ON- LED zeigt dann immer den aktuellen Zustand der Steckdose an.
-
Seite 9: Gsm
Datentechnik GmbH info@antrax.de - www.antrax.de Inbetriebnahme Parameter auf der SIM-Karte Eine für die Verwendung in der AlarmBox-GSM vorgesehene SIM-Karte kann in jedem Mobiltelefon oder PC-SIM-Kartenleser vorbereitet werden. Die vorbereitete SIM-Karte wird in den dafür vorgesehenen Schlitz auf der Unterseite (Kabel und Taster) der AlarmBox- eingeführt. -
Seite 10: Blinkcodes Der Gsm-Led
Datentechnik GmbH info@antrax.de - www.antrax.de Blinkcodes der GSM-LED: Die AlarmBox-GSM zeigt über die GSM-LED und verschiedene Blinkcodes den aktuellen Zustand im Bereich GSM an. Wenn einer der Blinkcodes längere Zeit angezeigt wird, liegt möglicherweise einer der u. a. Fehler vor. - Seite 11 Datentechnik GmbH info@antrax.de - www.antrax.de Voice-Call → AlarmBox-GSM Steuerung der AlarmBox-GSM per Voice-Call Die AlarmBox-GSM kann von autorisierten Anrufern mit Hilfe eines Sprach-Rufes abgefragt werden. Autorisiert ist ein Anrufer dann, wenn er sich über einen Zugangscode identifizieren kann (d.
-
Seite 12: Reaktionen Der Alarmbox-Gsm Beim Voice-Call
Datentechnik GmbH info@antrax.de - www.antrax.de Voice-Call → AlarmBox-GSM Reaktionen der AlarmBox-GSM beim Voice-Call Die AlarmBox-GSM verfügt über eine integrierte Sprachausgabe. Nach einem Anruf bei der AlarmBox-GSM und deren Annahme des Anrufes wird nach der Begrüßung („AlarmBox-GSM“) zur Eingabe des Zugangscodes aufgefordert. Wurde der Zugangscode richtig erkannt, wird dies durch die Ansage "Passwort korrekt"... - Seite 13 Datentechnik GmbH info@antrax.de - www.antrax.de Voice-Call → AlarmBox-GSM Zugangscode vs. PIN Der Zugangscode für den Zugriff auf die AlarmBox-GSM via Voice-Call lautet "1357". D. h. solange dieser Zugangscode nicht explizit neu gesetzt wird (über den Telefonbucheintrag "PWD" auf der SIM-Karte) wird der Standard-Zugangscode verwendet.
-
Seite 14: Bedienung Der Alarmbox-Gsm Per Sms
Datentechnik GmbH info@antrax.de - www.antrax.de SMS → AlarmBox-GSM Bedienung der AlarmBox-GSM per SMS ACHTUNG: Bei der Bedienung der AlarmBox-GSM per SMS ist zu beachten, dass es bis zu 24 Stunden dauern kann, bis eine SMS die AlarmBox-GSM erreicht. Die Laufzeiten sind von Provider zu Provider sehr unterschiedlich. - Seite 15 Datentechnik GmbH info@antrax.de - www.antrax.de Befehls-SMS → AlarmBox-GSM Text in der SMS Wert Bedeutung Spnr= oder Rufnummer Sprachruf- oder SMS-Nummer einstellen, die im Sprachnr= Alarmfall kontaktiert werden soll ------------------- Es kann max. eine Rufnummer für SMSNRn= Sprachanrufe und fünf Rufnummern für SMS- (Befehl gilt für...
- Seite 16 Datentechnik GmbH info@antrax.de - www.antrax.de AlarmBox-GSM → Status-SMS Text in der SMS Bedeutung AlarmBox-GSM: Absender-Logo 20140327 Firmware-Version Output: Aktueller Schaltzustand der Steckdose 230V: Zustand der Versorgungsspannung akt. Temp.: Die aktuell gemessene Temperatur. Sollte jedoch der Temperatursensor defekt sein und dadurch keine Temperatur ermittelt werden können, wird...
- Seite 17 Datentechnik GmbH info@antrax.de - www.antrax.de Beispiel für eine AlarmBox-GSM - Status - SMS: AlarmBox-GSM 20140327 Output: EIN 230V: OK akt. Temp.: 25 Grad untere Temperaturgrenze: -10 Grad obere Temperaturgrenze: 30 Grad Sprach-Nr.: 0522123456 SMS-Nr1: 0171123456 SMS-Nr2: 0172123456 SMS-Nr3: 0173123456...
-
Seite 18: Alarmierung
Datentechnik GmbH info@antrax.de - www.antrax.de Alarmierung ACHTUNG: Die Alarmierungsfunktion ist nur dann aktiv, wenn eine gültige Alarmnummer auf der AlarmBox-GSM hinterlegt wurde. Sonst findet keine Alarmierung statt! (siehe hierzu Bedienung der AlarmBox-GSM per SMS) Zu einer Alarmierung kommt es bei einer Unter- bzw. -
Seite 19: Beispiel Für Eine Alarmbox-Gsm - Alarm-Sms
Datentechnik GmbH info@antrax.de - www.antrax.de Um eine permanente Alarmierungs-”Schleife” zu vermeiden, wird nach Abschluss des Alarmierungs- vorgangs keine Alarmierung mehr aus gleichem Grunde durchgeführt. Erst nach dem Eintreten des ”Normalzustandes” ist die Alarmierung wieder aktiv. Zum Beispiel wird nach einem Ausfall der Netzspannung und der zugehörigen Alarmierung eine weitere Alarmierung unterbunden, bis die... -
Seite 20: Schnelleinstieg
Datentechnik GmbH info@antrax.de - www.antrax.de Schnelleinstieg Für einen schnellen Einstieg empfehlen wir folgende Vorgehensweise: 1.) Bedienung der AlarmBox-GSM über ein Festnetz- oder Mobiltelefon: die in der AlarmBox-GSM zu verwendende SIM-Karte kann in einem Mobiltelefon oder SIM- Kartenleser am PC eingerichtet werden. -
Seite 21: Troubleshooting
Datentechnik GmbH info@antrax.de - www.antrax.de Troubleshooting Verwendete Die AlarmBox-GSM versucht nach dem Einschalten, die eingesteckte SIM- Karte Standard-PIN aktivieren. Schlägt dreimal hintereinander fehl, weil z. B. vergessen wurde, diese PIN auf der SIM- (Fehlercode Karte einzustellen, so wird die SIM-Karte in der Regel gesperrt. Der bzw. - Seite 22 Datentechnik GmbH info@antrax.de - www.antrax.de SMS kommen Die AlarmBox-GSM versendet SMS genau so, wie ein 'normales' Handy nicht an auch. Wenn eine SMS nicht (sofort) beim Empfänger ankommt, so liegt das meist an langen Laufzeiten für die Übermittlung. Es ist, speziell beim SMS-...
-
Seite 23: Verwendete Ausdrücke
Datentechnik GmbH info@antrax.de - www.antrax.de Verwendete Ausdrücke AlarmBox-GSM - Bezeichnung des einzigen Tasters auf der AlarmBox-GSM Taster ON-LED Bezeichnung der LED mit der Bezeichnung "ON" auf der AlarmBox-GSM GSM-LED Bezeichnung der LED mit der Bezeichnung "GSM" auf der AlarmBox-GSM...
