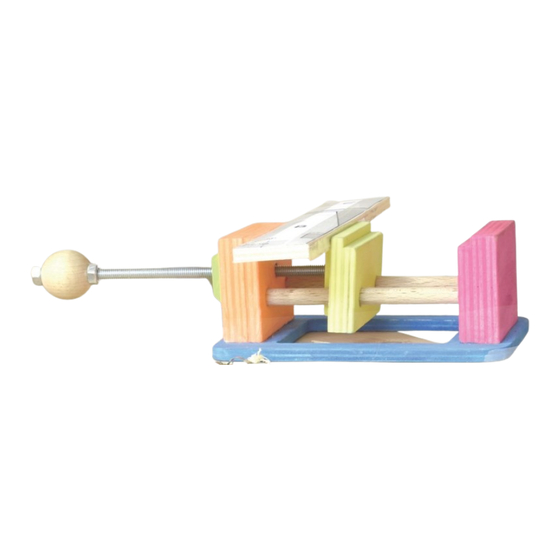

Aduis 200.241 Betriebsanleitung
Quicklinks
N ° 200.241 Bauanleitung
Werkzeugvorschlag:
Bleistift & Lineal
Holzleim
Name:
Stückliste:
1 Sperrholz
1 Sperrholz
1 Sperrholz
1 Sperrholz
1 Sperrholz
1 Leiste
2 Rundstäbe
1 Rundstab
1 Gewindestange
1 Holzkugel Bohrung Ø 6 mm
1 Sicherheitsmutter
3 Muttern
Feinsäge
Laubsäge
Abmessungen:
140 / 100 / 6 mm
210 / 50 / 6 mm
140 / 50 / 6 mm
140 / 45 / 6 mm
105 / 40 / 6 mm
30 / 30 / 10 mm
105 / Ø 8 mm
80 / Ø 6 mm
160 / Ø 6 mm
Ø 25 mm
M6
M6
Feile
Klebefi lm
Schere
com
nl be fr
ch
de
at
Bohrer:
Ø 6 mm
Ø 7 mm
Ø 8 mm
Schleifpapier
Ø 9 mm
Klasse:
Teile:
A
C
B
D, E
F, G
H
J
M
K
L
Verwandte Anleitungen für Aduis 200.241
Inhaltszusammenfassung für Aduis 200.241
- Seite 1 N ° 200.241 Bauanleitung nl be fr Werkzeugvorschlag: Bohrer: Ø 6 mm Ø 7 mm Ø 8 mm Feinsäge Feile Klebefi lm Bleistift & Lineal Holzleim Laubsäge Schere Schleifpapier Ø 9 mm Name: Klasse: Stückliste: Abmessungen: Teile: 1 Sperrholz 140 / 100 / 6 mm...
-
Seite 2: Übersicht
N ° 200.241 Bauanleitung nl be fr Übersicht: Bodenplatte (A): Zeichne den Ausschnitt auf das Sperrholz. Bohre die Löcher Ø 8 mm und säge den Ausschnitt mit der Laubsäge aus. Verschaff e dir einen ersten Überblick. Arbeite die Sägekante mit Schleifpapier nach. -
