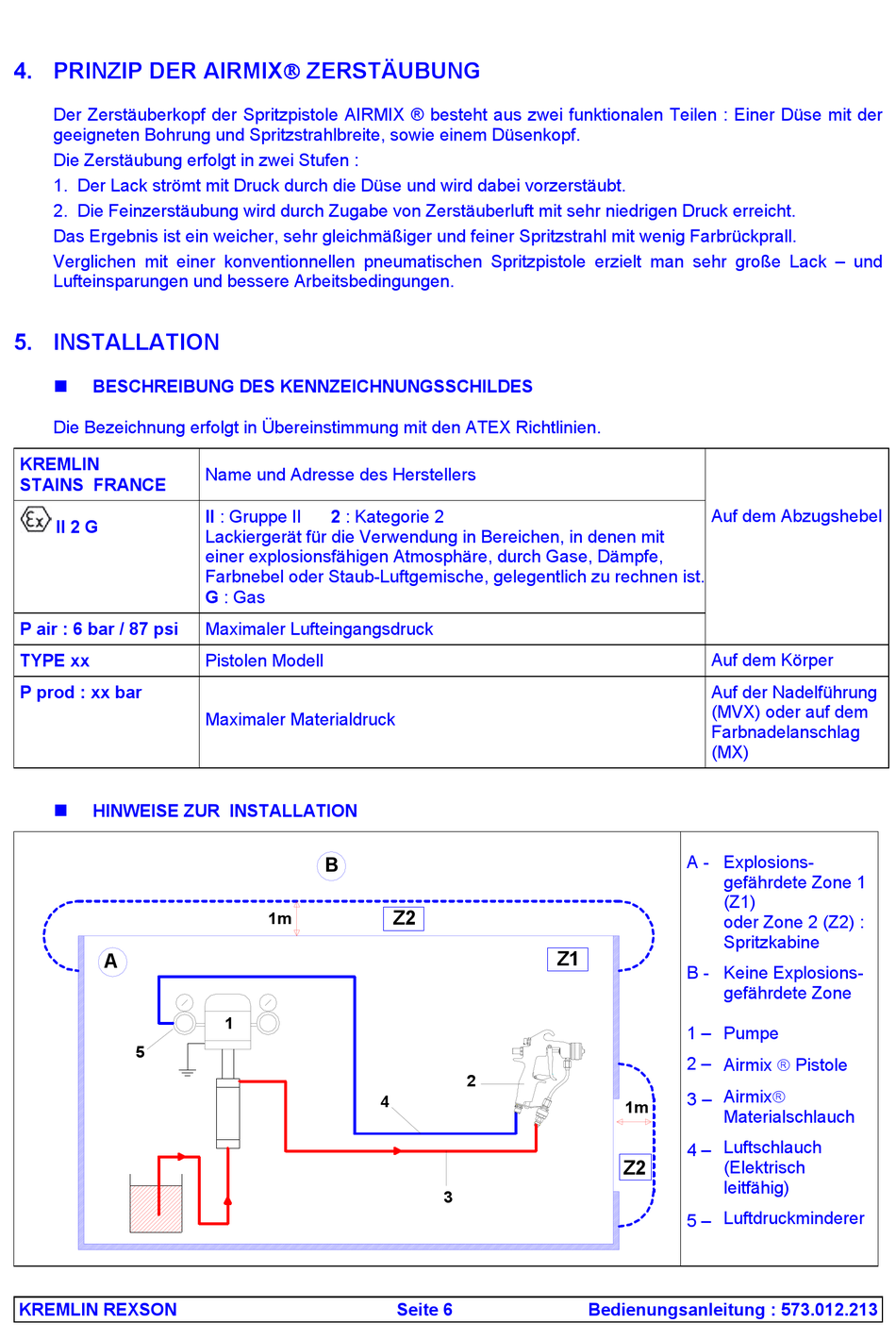

4. PRINZIP DER AIRMIX ZERSTÄUBUNG
Der Zerstäuberkopf der Spritzpistole AIRMIX ® besteht aus zwei funktionalen Teilen : Einer Düse mit der
geeigneten Bohrung und Spritzstrahlbreite, sowie einem Düsenkopf.
Die Zerstäubung erfolgt in zwei Stufen :
1. Der Lack strömt mit Druck durch die Düse und wird dabei vorzerstäubt.
2. Die Feinzerstäubung wird durch Zugabe von Zerstäuberluft mit sehr niedrigen Druck erreicht.
Das Ergebnis ist ein weicher, sehr gleichmäßiger und feiner Spritzstrahl mit wenig Farbrückprall.
Verglichen mit einer konventionnellen pneumatischen Spritzpistole erzielt man sehr große Lack – und
Lufteinsparungen und bessere Arbeitsbedingungen.
5. INSTALLATION
BESCHREIBUNG DES KENNZEICHNUNGSSCHILDES
Die Bezeichnung erfolgt in Übereinstimmung mit den ATEX Richtlinien.
KREMLIN
STAINS FRANCE
II 2 G
P air : 6 bar / 87 psi
TYPE xx
P prod : xx bar
HINWEISE ZUR INSTALLATION
A
5
KREMLIN REXSON
Name und Adresse des Herstellers
II : Gruppe II
2 : Kategorie 2
Lackiergerät für die Verwendung in Bereichen, in denen mit
einer explosionsfähigen Atmosphäre, durch Gase, Dämpfe,
Farbnebel oder Staub-Luftgemische, gelegentlich zu rechnen ist.
G : Gas
Maximaler Lufteingangsdruck
Pistolen Modell
Maximaler Materialdruck
B
1m
1
Z2
2
4
3
Seite 6
Auf dem Abzugshebel
Auf dem Körper
Auf der Nadelführung
(MVX) oder auf dem
Farbnadelanschlag
(MX)
A -
Explosions-
gefährdete Zone 1
(Z1)
oder Zone 2 (Z2) :
Spritzkabine
Z1
B -
Keine Explosions-
gefährdete Zone
1 –
Pumpe
Airmix Pistole
2 –
Airmix
3 –
1m
Materialschlauch
Luftschlauch
4 –
Z2
(Elektrisch
leitfähig)
Luftdruckminderer
5 –
Bedienungsanleitung : 573.012.213
