Wolf C GB-2-75 Funktionsbeschreibung Und Einstellungshinweise Seite 2

KB Einheit Adresse
Regelung
01
W1
CGB-2-75/100
Werkseinstellung
System
--- BM-2
Werkseinstellung
on
Mischermodul
A
1 2 3 4 off
MM-2 für MK1
Adresse MM-2
Werkseinstellung
on
Mischermodul
B
MM-2 für MK2
1 2 3 4 off
Adresse MM-2
ECL Comfort
C 310 - Regler für ---
FWS-2 max
P Netzleitung ---

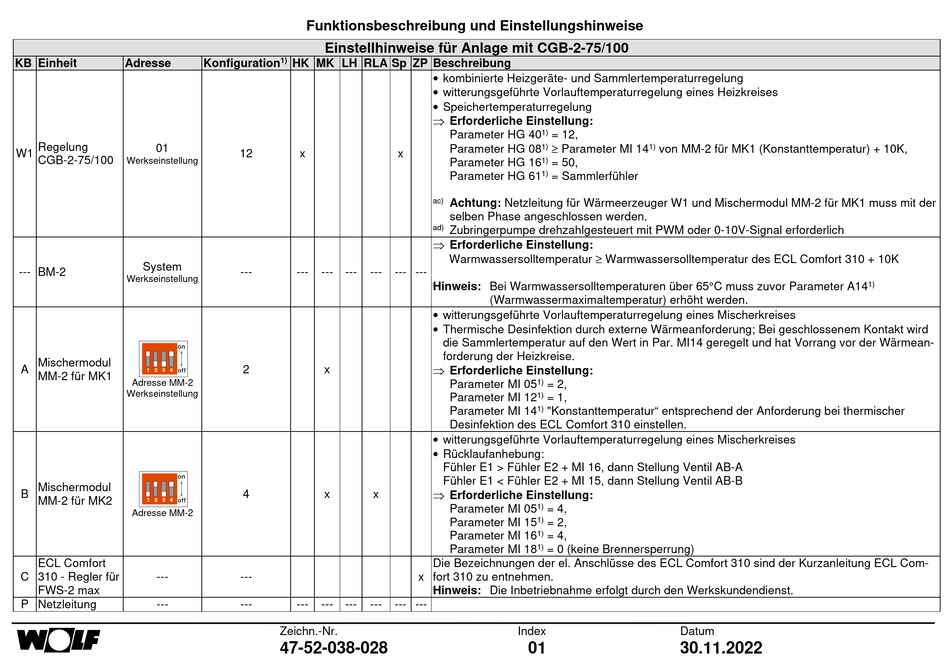

Funktionsbeschreibung und Einstellungshinweise
Einstellhinweise für Anlage mit CGB-2-75/100
1)
Konfiguration HK MK LH RLA Sp ZP Beschreibung
12 x
--- --- --- --- ---
2 x
4 x x
---
--- --- --- --- ---
Zeichn.-Nr.
47-52-038-028
• kombinierte Heizgeräte- und Sammlertemperaturregelung
• witterungsgeführte Vorlauftemperaturregelung eines Heizkreises
• Speichertemperaturregelung
þ Erforderliche Einstellung:
Parameter HG 40 1) = 12,
Parameter HG 08 1) ≥ Parameter MI 14
x
Parameter HG 16 = 50,
1)
Parameter HG 61 1) = Sammlerfühler
ac) Achtung: Netzleitung für Wärmeerzeuger W1 und Mischermodul MM-2 für MK1 muss mit der
selben Phase angeschlossen werden.
ad) Zubringerpumpe drehzahlgesteuert mit PWM oder 0-10V-Signal erforderlich
þ Erforderliche Einstellung:
Warmwassersolltemperatur ≥ Warmwassersolltemperatur des ECL Comfort 310 + 10K
--- ---
Hinweis: Bei Warmwassersolltemperaturen über 65°C muss zuvor Parameter A14
(Warmwassermaximaltemperatur) erhöht werden.
• witterungsgeführte Vorlauftemperaturregelung eines Mischerkreises
• Thermische Desinfektion durch externe Wärmeanforderung; Bei geschlossenem Kontakt wird
die Sammlertemperatur auf den Wert in Par. MI14 geregelt und hat Vorrang vor der Wärmean-
forderung der Heizkreise.
þ Erforderliche Einstellung:
Parameter MI 05 1) = 2,
Parameter MI 12 1) = 1,
Parameter MI 14 1) "Konstanttemperatur" entsprechend der Anforderung bei thermischer
Desinfektion des ECL Comfort 310 einstellen.
• witterungsgeführte Vorlauftemperaturregelung eines Mischerkreises
• Rücklaufanhebung:
Fühler E1 > Fühler E2 + MI 16, dann Stellung Ventil AB-A
Fühler E1 < Fühler E2 + MI 15, dann Stellung Ventil AB-B
þ Erforderliche Einstellung:
Parameter MI 05 1) = 4,
Parameter MI 15 = 2,
1)
Parameter MI 16 1) = 4,
Parameter MI 18 = 0 (keine Brennersperrung)
1)
Die Bezeichnungen der el. Anschlüsse des ECL Comfort 310 sind der Kurzanleitung ECL Com-
x fort 310 zu entnehmen.
Hinweis: Die Inbetriebnahme erfolgt durch den Werkskundendienst.
--- ---
Index
01
1) von MM-2 für MK1 (Konstanttemperatur) + 10K,
Datum
30.11.2022
1)
