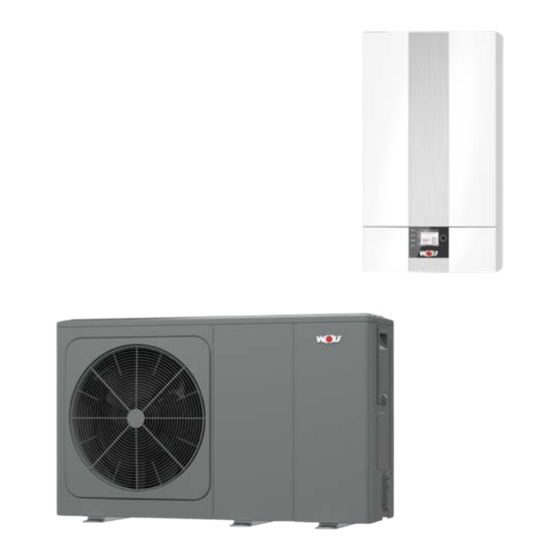

Seite 1 Betriebsanleitung für die Fachkraft MONOBLOCK-LUFT/WASSER-WÄRMEPUMPE FHA-Standard & FHA-Center (Original) Deutsch | Änderungen vorbehalten! 9147956 | 202311...
Seite 2 Vorschriften .............................. 19 4.2.1 Örtliche Vorschriften ........................19 4.2.2 Allgemeine Vorschriften ......................19 Sicherheitstechnik ............................ 20 4.3.1 Wasserqualität bezogen auf WOLF-Wärmepumpen in Anlehnung an die VDI 2035 ....20 4.3.2 Komponenten..........................21 Aufstellung ............................... 29 4.4.1 Allgemeine Anforderungen ......................29 4.4.2 Aufstellort IDU..........................
Seite 3 5.9.7 Elektrischer Anschluss (Kleinspannungen)................. 71 5.9.8 Anschlusskasten der IDU schließen ................... 73 5.9.9 FHA ODU schließen ........................73 5.10 Regelungsmodule ............................ 73 5.10.1 Steckplatz auswählen ......................... 74 5.10.2 Regelungsmodul in die IDU einstecken ..................74 6 Inbetriebnahme..............................75 Sicherheitshinweise ..........................75 Inbetriebnahme starten ..........................
Seite 4 10.6.2 Heizsystem entleeren ......................... 118 10.7 Wärmeerzeuger demontieren ........................118 11 Recycling und Entsorgung..........................119 12 Technische Daten............................. 120 12.1 FHA-05/06·06/07·08/10-230 V......................... 120 12.2 FHA-11/14·14/17-230 V ........................... 123 12.3 FHA-11/14·14/17-400 V ........................... 126 4 | WOLF GmbH 9147956 | 202311...
Seite 5 12.5.4 Abmessungen ODU mit Bodenkonsole ..................130 13 Anhang ................................131 13.1 Schaltplan IDU ............................131 13.2 Schaltplan ODU FHA-05/06·06/07·08/10-230 V ..................133 13.3 Schaltplan ODU FHA-11/14·14/17-230 V ....................134 13.4 Schaltplan ODU FHA-11/14·14/17-400 V ....................135 13.5 Anlagenkonfigurationen ........................... 136 13.5.1 Anlagenkonfiguration 01 ......................
Seite 6 Fachkräfte sind qualifizierte und eingewiesene Installateure, Elektriker usw.. Von WOLF geschulte Fachkräfte müssen zusätzlich folgende Qualifikationen nachweisen: – Teilnahme an einer Produktschulung zu diesem Wärmeerzeuger bei der WOLF GmbH. Von WOLF autorisierte Fachkräfte müssen zusätzlich folgende Qualifikationen nachweisen: – Teilnahme an einer Produktschulung zu diesem Wärmeerzeuger bei der WOLF GmbH –...
Seite 7 A1 / A3 / A4 Parametrierbarer Ausgang A1 / Ausgang A3 / Ausgang A4 Außentemperaturfühler Außentemperatur CWO-Board (= Kommunikationsplatine in der IDU) DFL HK Heizkreisdurchfluss E1 / E3 / E4 Parametrierbarer Eingang E1 / Eingang E3 / Eingang E4 eBus eBus-Bussystem 9147956 | 202311 WOLF GmbH | 7...
Seite 8 VLF / VF Vorlauftemperaturfühler Vorlauf Vortag Warmwasser / Warmwasserbetrieb Zubringer- / Heizkreispumpe Zirk Zirkulationstaster oder Zirkulationspumpe (Zirkomat) Zirk100 Zirkulationspumpe 100 % (Dauerbetrieb) Zirk20 Zirkulationspumpe 20 % (2 Minuten ein, 8 Minuten aus) Zirk50 Zirkulationspumpe 50 % (5 Minuten ein, 5 Minuten aus) 8 | WOLF GmbH 9147956 | 202311...
Seite 9 Zu diesem Dokument | 1 230-V-Ausgang (wenn Betriebsschalter ein) Zusatzwärmeerzeuger (WOLF-Heizgerät) ZWE extern Zusatzwärmeerzeuger (Fremdheizgerät) 9147956 | 202311 WOLF GmbH | 9...
Seite 10 – Arbeiten am Wärmeerzeuger von einer Fachkraft durchführen lassen. – Arbeiten an elektrischen Bauteilen von einer Elektrofachkraft durchführen lassen. – Alle Service- und Reparaturarbeiten an der ODU vom WOLF‑Kundendienst oder ei- ner von WOLF autorisierten Fachkraft durchführen lassen. – Inspektion und Wartung von einer durch WOLF geschulten Fachkraft durchführen lassen.
Seite 11 1. Sicherheits- und Überwachungseinrichtungen nicht entfernen, überbrücken oder in anderer Weise außer Funktion setzen. 2. Wärmeerzeuger nur in technisch einwandfreiem Zustand betreiben. 3. Störungen und Schäden, die die Sicherheit beeinträchtigen, umgehend beheben. 4. Schadhafte Bauteile durch Original-WOLF‑Ersatzteile ersetzen. 5. Persönliche Schutzausrüstung verwenden. Allgemeine Sicherheitshinweise GEFAHR...
Seite 12 2. Den Benutzer in die Bedienung der Heizungsanlage einweisen. 3. Den Benutzer auf folgende Punkte hinweisen: – Jährliche Inspektion und Wartung durch eine von WOLF geschulte Fachkraft durchführen lassen. – Abschluss eines Inspektions- und Wartungsvertrag mit einer von WOLF geschul- te Fachkraft empfehlen.
Seite 13 Sicherheit | 2 – Alle Service- und Reparaturarbeiten an der ODU nur vom WOLF‑Kundendienst oder einer von WOLF autorisierten Fachkraft durchführen lassen. – Nur Original-WOLF-Ersatzteile verwenden. – Keine technischen Änderungen am Wärmeerzeuger, der Schutzbereiche oder an regelungstechnischen Bauteilen vornehmen. – Kontrolle des pH-Werts in 8 - 12 Wochen nach Inbetriebnahme durch die Fach- kraft.
Seite 14 – Integrierter Wärmemengenzähler und Durchflusssensor – S0-Schnittstelle zur Ermittlung des Energieverbrauchs – 3 parametrierbare Eingänge, 3 parametrierbare Ausgänge – Schnelle, sichere und einfache Verdrahtung – Externe Steuerung über potentialfreien Kontakt oder 0-bis-10-V‑Signal möglich 14 | WOLF GmbH 9147956 | 202311...
Seite 15 – Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis, Heizkreispumpe und 3- Wege-Umschaltventil – Regelelektronik und elektrischer Anschluss in integriertem Gehäuse – Steckplatz für LAN- / WLAN-Schnittstellenmodul WOLF Link Home – Verkleidung schallgedämmt und wärmegedämmt, dicht gegen Kondenswasserbildung 1 3-Wege-Umschaltventil Heizen / Warmwas-...
Seite 16 – Vorlauftemperaturen bis 65 °C ab +5 °C Außentemperatur ohne Elektroheizelement möglich – Reduzierter Nachtbetrieb zur Lautstärkebegrenzung – Anschlussmöglichkeiten nach hinten Bauteile Hydraulik und Kältekreis 1 Paddelschalter 2 Entlüftungsventil 3 Sicherheitsventil (3,0 bar) 4 Vorlauftemperaturfühler (T_Kessel 2 / Kes- seltemperaturfühler 2) 16 | WOLF GmbH 9147956 | 202311...
Seite 17 7 Verdampferanschluss 8 Niederdruckschalter 9 Filtertrockner 1 4/2-Wege-Ventil 2 Serviceanschluss 3 Flüssigkeitsabscheider 4 Elektronisches Expansionsventil 5 Gas-/Flüssigkeitsabscheider 6 Hochdruckschalter 7 Drucksensor 8 Elektronisches Magnetventil 9 Verdichter INFO Hydraulikpumpe ist in der IDU enthalten. 9147956 | 202311 WOLF GmbH | 17...
Seite 18 Die abgegebene Wärmemenge wird durch die Regelung ermittelt und angezeigt. Bei Anschluss des Im- pulssignals eines bauseitigen Stromzählers mit S0-Schnittstelle ist die Anzeige der aufgenommenen elek- trischen Energie sowie der Tagesarbeitszahl (TAZ) und Jahresarbeitszahl (JAZ) möglich. 18 | WOLF GmbH 9147956 | 202311...
Seite 19 Planung | 4 Planung Hydraulik Zur schnelleren Planung bietet die WOLF GmbH fertige Hydraulikschemen in der WOLF‑Hydraulikdaten- bank unter www.wolf.eu. Vorschriften ► Bei Montage und Betrieb der Heizungsanlage die landesspezifischen Normen und Richtlinien beach- ten. 4.2.1 Örtliche Vorschriften ► Bei Installation und Betrieb der Heizungsanlage die örtlichen Vorschriften beachten: –...
Seite 20 – BUWAL und örtliche Vorschriften sind zu beachten. – NEV (SR 743.26) Sicherheitstechnik 4.3.1 Wasserqualität bezogen auf WOLF-Wärmepumpen in Anlehnung an die VDI 2035 Anforderungen an die Heizwasserqualität VDI 2035 Blatt 1 gibt Empfehlungen zur Vermeidung von Steinbildungen in Heizungsanlagen aus. Blatt 2 behandelt die wasserseitige Korrosion.
Seite 21 – Bei einem direkten Heizkreis die potentialfreien Kontakte des Maximalthermostats (bei mehreren Ma- ximalthermostaten sind diese in Reihe zu schalten) am parametrierbaren Eingang E1/E3/E4 der Wär- mepumpe bzw. IDU anschließen. – Bei einem Mischerkreis mit Mischermodul MM-2 oder Kaskadenmodul KM-2 das Maximalthermostat am Anschluss MaxTH des MM-2/KM-2 anschließen. 9147956 | 202311 WOLF GmbH | 21...
Seite 22 Die Verbindungsleitungen und Absperrventile sind gemäß den geltenden Vorschriften fachgerecht auszu- führen. Rohrdimensionen gemäß dem Auslegungs-Volumenstrom auslegen. Anwendungsbeispiel zum Diagramm der verfügbaren Förderhöhen: Abb. 1: FHA-14/17 Verfügbare Förderhöhe 1 Einfache Leitungslänge zwischen IDU und 2 Verfügbare Förderhöhe für Heizsystem bei 49 l/min [mbar]...
Seite 23 Planung | 4 Abb. 2: FHA-05/06 Verfügbare Förderhöhe 1 Einfache Leitungslänge zwischen IDU und 2 Verfügbare Förderhöhe für Heizsystem bei 17 l/min [mbar] 3 Wellrohr DN25 / Glattrohr 25 x 2,3 4 Wellrohr DN32 / Glattrohr 32 x 2,9 5 Wellrohr DN40 / Glattrohr 40 x 3,7 6 Wellrohr DN50 / Glattrohr 50 x 4,6 Abb. 3: FHA-06/07 Verfügbare Förderhöhe...
Seite 24 4 | Planung Abb. 4: FHA-08/10 Verfügbare Förderhöhe 1 Einfache Leitungslänge zwischen IDU und 2 Verfügbare Förderhöhe für Heizsystem bei 29 l/min [mbar] 3 Wellrohr DN25 / Glattrohr 25 x 2,3 4 Wellrohr DN32 / Glattrohr 32 x 2,9 5 Wellrohr DN40 / Glattrohr 40 x 3,7 6 Wellrohr DN50 / Glattrohr 50 x 4,6 Abb. 5: FHA-11/14 Verfügbare Förderhöhe...
Seite 25 Bei Verwendung eines Wärmepumpencenters müssen folgende Druckverluste zusätzlich von der verfüg- baren Förderhöhe für das Heizsystem abgezogen werden: – Ohne Puffer oder mit Puffer als Reihenspeicher: – 150 mbar (FHA-08/10.11/14.14/17) bzw. 120 mbar (FHA-05/06.06/07) – Mit Puffer als Trennspeicher: – 100 mbar (FHA-08/10.11/14.14/17) bzw. 80 mbar (FHA-05/06.06/07) –...
Seite 26 – Mehrere Taupunktwächter in Reihe schalten und am Eingang Taupunktwächter anschließen (z.B. mittels WOLF-Anschlusskasten TPW). – Taupunktwächter eines Mischerkreises an den Eingang Taupunktwächter des jeweiligen Mischermo- duls MM-2 oder Kaskadenmoduls KM-2 anschließen (z. B. mittels WOLF‑Anschlusskasten TPW). – Taupunktwächter am Kühlkreisvorlauf im zu kühlenden Raum montieren (Wärmedämmung entfer- nen).
Seite 27 Planung | 4 [°C] minimale Rücklauftemperatur Heizsystem Abb. 7: FHA-05/06 [°C] minimale Rücklauftemperatur Heizsystem Abb. 8: FHA-06/07 9147956 | 202311 WOLF GmbH | 27...
Seite 28 Rücklauftemperatur Heizsystem Abb. 10: FHA-11/14·14/17 In folgenden Fällen ist ein Pufferspeicher notwendig: – Anlagen mit Heizkörpern – Einzelraumregelung (Thermostatventile) – Mehrere Wärmeerzeuger oder Heizkreise – Anlagen mit der Zusatzfunktion PV-Anhebung – Smart Grid für Heizbetrieb 28 | WOLF GmbH 9147956 | 202311...
Seite 29 Aufgrund der unterschiedlichen Drücke im Heizsystem folgende Höhendifferenzen berücksichtigen: – ODU maximal 15 m über der IDU installieren. – IDU maximal 15 m über der ODU installieren. 4.4.2 Aufstellort IDU Bei der Wahl des Aufstellortes sind folgende Mindestabstände zu beachten: 9147956 | 202311 WOLF GmbH | 29...
Seite 30 – Wärmedämmmaterialien, Elektrische Anschlussleitungen, Verlegekanäle / -rohre usw. vor mechani- scher Beschädigung schützen sowie witterungs- und UV-beständig ausführen. Für Luftansaugseite beachten: – Abstand der Ansaugseite zu einer Wand mindestens 300 mm. – Ansaugbereich darf nicht durch Laub, Schnee usw. zugeweht werden. 30 | WOLF GmbH 9147956 | 202311...
Seite 31 6 >1000 mm zu Hindernissen, die den Luft- austritt behindern, >3000 mm zu Gehwegen und zur Terrasse Mindestabstand zwischen mehreren ODU 1 Luftrichtung * eine Seite (rechts oder links) kann auf 500 mm reduziert werden 9147956 | 202311 WOLF GmbH | 31...
Seite 32 – Der flammenfreie Bereich darf sich nicht auf Parkplätze, Nachbargrundstücke oder öffentliche Ver- kehrsflächen erstrecken. Schutzbereich bei Aufstellung an einer geschlossenen Wand 1 0,3 m Schutzbereich 2 1,0 m flammenfreier Bereich 3 Luftrichtung 4 Ansaugbereich 5 Ausblasbereich 32 | WOLF GmbH 9147956 | 202311...
Seite 33 ODU (rechts oder links) von 1,0 m auf 0,5 m reduziert werden. – Die Höhe der Trennwand muss mindestens bis zur Geräteoberkante reichen. – Die Tiefe der Trennwand muss mindestens 1,0 m über die Ausblasseite der ODU ragen. 9147956 | 202311 WOLF GmbH | 33...
Seite 34 – Bei Anschluss an Schmutzwasser-, Regenwasserkanal oder Drainagerohr auf Gefälle der Leitung achten und die Leitung frostfrei verlegen. – Zugang für Wartung und Service vorsehen (z. B. gesicherte Aufstiege). – Kondensatablaufrohr Ø 33 von Wärmepumpe gedämmt in Siphon führen. 34 | WOLF GmbH 9147956 | 202311...
Seite 35 Der Beurteilungspegel dient dazu, eine mögliche Beeinträchtigung der Umgebung durch die Schallquelle zu beurteilen. Die Beurteilungspegel L für Tag und L für Nacht müssen unterhalb der entsprechenden Grenzwerten nach TA Lärm liegen. 1. Schalleistungspegel und Tonzuschläge der FHA-Monoblock-ODU der Tabelle entnehmen. 9147956 | 202311 WOLF GmbH | 35...
Seite 36 56,0 /14-230 FHA-14 66,4 61,3 59,3 57,2 56,2 /17-230 FHA-11 62,5 60,2 59,2 58,3 57,8 /14-400 FHA-14 66,6 62,5 60,8 59,1 58,3 /17-400 in Anlehnung an EN 12102 / EN ISO 9614-2 Werkseinstellung 36 | WOLF GmbH 9147956 | 202311...
Seite 37 ODU unter einem Vordach, Höhe des Vordaches bis zu 5 m Je nach Abstand zur Lärmquelle werden der Schalldruck und die Lärmwahrnehmung reduziert. Der Schalldruck verringert sich bei jeder Verdoppelung des Abstandes zur Wärmepumpe um ca. 6 dB(A). 9147956 | 202311 WOLF GmbH | 37...
Seite 38 Werden zwei oder mehr Wärmepumpen verwendet, so wird nicht die Schallleistung jeder Wärmepumpe addiert, sondern die logarithmische Zunahme jeder zusätzlichen Quelle. 10 log 10 + ... + 10 Vereinfacht lässt sich der Anstieg des Schallleistungspegels in einer Tabelle zusammenfassen: 38 | WOLF GmbH 9147956 | 202311...
Seite 39 Planung | 4 Anzahl der Wärmepumpen in Folge Zunahme des Schallleistungspegels L in dB(A) 9147956 | 202311 WOLF GmbH | 39...
Seite 40 4 | Planung FHA-Center 200 Die FHA kann als Wärmepumpencenter mit dem Warmwasserspeicher CEW-2-200 und dem Pufferspei- cher PU-35 kombiniert werden. Der Reihenpufferspeicher stellt die benötigte Abtauenergie sicher zur Verfügung. 1 Vorderansicht FHA-Center 200 2 Vorderansicht FHA-Center 200-R35 3 Draufsicht FHA-Center 200 4 Draufsicht FHA-Center 200-R35 Die empfohlenen Wandabstände vereinfachen die Montage- und Wartungsarbeiten.
Seite 41 Planung | 4 Abmessungen / Mindestabstände FHA-Center 300 Die FHA kann als Wärmepumpencenter mit dem Warmwasserspeicher SEW-2-300 und dem Pufferspei- cher PU-50 kombiniert werden. Der Pufferspeicher PU-50 kann als Reihen- oder Trennpuffer montiert werden und stellt die benötigte Abtauenergie sicher zur Verfügung.
Seite 42 4 | Planung 4.7.1 Sockelfundament für Basiskonsole 1 Sockel 2 Schotter 3 Luftrichtung 4 Kondensatablauf DN 100 FHA-05/06·06/07 FHA-08/10·11/14·14/17 42 | WOLF GmbH 9147956 | 202311...
Seite 43 Planung | 4 4.7.2 Sockelfundament für Bodenkonsole 1 Sockel 2 Schotter 3 Luftrichtung 4 Kondensatablauf DN 100 FHA-05/06·06/07 FHA-08/10·11/14·14/17 1140 9147956 | 202311 WOLF GmbH | 43...
Seite 44 Streifenfundament für direkte Bodenaufstellung 1 Streifenfundament (Frostfreie Gründung des 2 Schotter Fundaments) 3 Luftrichtung 4 Kondensatablauf DN 100 5 Bodenniveau FHA-05/06·06/07 FHA-08/10·11/14·14/17 Beim Streifenfundament kann der Kondensatablauf DN 100 direkt unter den Kondensatablauf der ODU montiert werden. 44 | WOLF GmbH 9147956 | 202311...
Seite 45 Streifenfundament für Basiskonsole 1 Streifenfundament (Frostfreie Gründung des 2 Schotter Fundaments) 3 Luftrichtung 4 Bodenniveau 5 Kondensatablauf DN 100 FHA-05/06·06/07 FHA-08/10·11/14·14/17 Beim Streifenfundament kann der Kondensatablauf DN 100 direkt unter den Kondensatablauf der ODU montiert werden. 9147956 | 202311 WOLF GmbH | 45...
Seite 46 1 Streifenfundament (Frostfreie Gründung des 2 Schotter Fundaments) 3 Luftrichtung 4 Kondensatablauf DN 100 5 Bodenniveau FHA-05/06·06/07 1250 FHA-08/10·11/14·14/17 1340 1140 Beim Streifenfundament kann der Kondensatablauf DN 100 direkt unter den Kondensatablauf der ODU montiert werden. 46 | WOLF GmbH 9147956 | 202311...
Seite 47 3 Abdichtung Rohrleitung 4 Wanddurchführung mit 1 % Gefälle nach außen; luft- und wasserdicht 4.8.2 Wanddurchführung unter Erdniveau 1 ODU mit Bodenkonsole, Anschluss nach 2 Abdichtung Rohrleitung hinten 3 Wanddurchführung luft- und wasserdicht 9147956 | 202311 WOLF GmbH | 47...
Seite 48 1 Vorlauf ODU 2 Ablauf Sicherheitsventil 3 Rücklauf ODU 4 Netzanschluss 5 Einführung Modbusleitung Optionaler Anschluss: FHA-05/06·06/07 Der Ablauf des Sicherheitsventils kann optional auch durch die Bodenwanne geführt werden. 1 Optionaler Anschluss Ablauf Sicherheits- 2 Optionaler Netzanschluss / Modbusleitung ventil ►...
Seite 49 1 Vorlauf ODU 2 Ablauf Sicherheitsventil 3 Rücklauf ODU 4 Netzanschluss 5 Einführung Modbusleitung Optionaler Anschluss: FHA-08/10·11/14·14/17 Der Ablauf des Sicherheitsventils kann optional auch durch die Bodenwanne geführt werden. 1 Optionaler Anschluss Ablauf Sicherheits- 2 Optionaler Netzanschluss / Modbusleitung ventil ►...
Seite 50 Werden mehrere ODU gelagert empfiehlt die WOLF GmbH die Explosionsgefährdung und das Brand- schutzkonzept des Lagers zu überprüfen. IDU und ODU transportieren Die WOLF GmbH empfiehlt beim Transport ein mobiles Gaswarngerät mitzuführen. Damit kann z. B. bei einem Unfall überprüft werden, ob sich Kältemittel freigesetzt hat. INFO Durch die Höhe der Verpackungseinheit besteht Kippgefahr!
Seite 51 1. Beschaffenheit und Tragfähigkeit der Wand berücksichtigen. 2. Geeignetes Befestigungssystem auswählen. 1. Bohrlöcher Ø 12 mm für den Einhängewinkel setzen. 2. Dübel einsetzen und Einhängewinkel mit den mitgelieferten Schrauben montieren. 3. IDU mit der Einhängeverstrebung in den Einhängewinkel hängen. 9147956 | 202311 WOLF GmbH | 51...
Seite 52 2. ODU nicht als Steighilfe oder Podest verwenden. 3. ODU mittels Wasserwaage in Längs- und Querachse exakt waagerecht aufstellen 5.6.1 ODU mit Bodenkonsole auf Sockel montieren Bodenkonsole auf Sockel montieren 1 Maulschlüssel 2 Befestigungsblech 52 | WOLF GmbH 9147956 | 202311...
Seite 53 2. ODU mit 6 Schrauben von oben an der Bodenkonsole befestigen. Kondensatablauf montieren 1 Standard Kondensatablauf 2 Optionaler Kondensatablauf (nur bei FHA-08/10·11/14·14/17) 1. Kondensatstutzen an Kondensatöffnung der ODU anbringen. 2. Kondensatstutzen nach rechts drehen, bis der Verschluss einrastet. 3. Kondensatleitung bauseits dämmen. 9147956 | 202311 WOLF GmbH | 53...
Seite 54 2. Vor dem Befüllen der Anlage die Entlüftungsschraube (3) am Entlüfter (2) lockern (nicht entfernen). 3. Gummikappe (1) wieder auf den Entlüfter (2) setzten und mit einem Kabelbinder befestigen. Die seitli- che Öffnung der Gummikappe (1) sollte sich dabei auf der Seite der Entlüftungsschraube (3) befin- den. 54 | WOLF GmbH 9147956 | 202311...
Seite 55 Hydraulisches Schema 1 Vorlauf Warmwasserspeicher 2 Vorlauf Heizkreis 3 Rücklauf Warmwasserspeicher und Heiz- 4 Absperrhahn kreis 5 Schlammabscheider mit Magnetitabschei- 6 Schmutzfänger 7 Rückschlagventil 8 Absperrhahn mit Entleerung 9 Rücklauf ODU 10 Vorlauf ODU 9147956 | 202311 WOLF GmbH | 55...
Seite 56 5.7.2 Verkleidung ODU demontieren / montieren 1 Kreuzschrauben 2 M10-Schrauben 3 Kältekreis 4 Elektroanschluss 1. Schrauben lösen. 2. Verkleidung nach unten drücken. 3. Verkleidung nach oben herrausheben. 4. Verkleidung in umgekehrter Reihenfolge montieren. 56 | WOLF GmbH 9147956 | 202311...
Seite 57 Installation | 5 5.7.3 Transportsicherung Verdichter entfernen Die Transportsicherung des Verdichters ist nur bei den Leistungsgrößen FHA-11/14-230/400V und FHA-14/17-230/400V vorhanden. 1 Schrauben 2 Verdichter 3 Transportsicherung 1. Schrauben lösen. 2. Transportsicherung nach vorne entnehmen und entsorgen. Heiz- / Warmwasserkreis anschließen Damit die ODU ausreichend durchströmt wird, darf vom Heizungsrücklauf zur Verbindungsleitung zwi-...
Seite 58 1. Taupunktwächter montieren, in Reihe schalten und am Eingang Taupunktwächter anschließen (z.B. mittels WOLF-Anschlusskasten TPW). 2. Taupunktwächter eines Mischerkreises an den Eingang Taupunktwächter des jeweiligen Mischermo- duls MM-2 oder Kaskadenmoduls KM-2 anschließen (z. B. mittels WOLF‑Anschlusskasten TPW). 3. Schaltpunkt des Taupunktwächters über Potentiometer zwischen 75 % und 100 % rF einstellen (Werkseinstellung 90 % rF).
Seite 59 3. Diese Wärmepumpe enthält einen Frequenzumrichter (Inverter) für den effizienten Betrieb des Ver- dichters. Im Fehlerfall können Frequenzumrichter Gleichfehlerströme verursachen. Ist für den Installa- tionsort eine Fehlerstrom-Schutzeinrichtung (FI-Schutzschalter bzw. RCD) vorgeschrieben, muss hier 9147956 | 202311 WOLF GmbH | 59...
Seite 60 Schutzvorrichtungen montieren. HINWEIS Elektrische Spannung Schäden an Bauteilen des Gerätes. 1. Kommunikations- und Sensorleitungen nicht zusammen mit Netzanschlussleitungen (230/400VAC) verlegen. 2. Netzanschlussleitungen gemäß den technischen Daten des Gerätes, sowie den örtlichen Gegebenheiten ausführen. 60 | WOLF GmbH 9147956 | 202311...
Seite 61 9 Netz Elektroheizung bei 230V Anschluss 10 Modbus-Verbindung, mind. 3 x 0,5 mm², (Brücke eingelegt), 3 x 6 mm², Absicherung max. 30 m, geschirmte Leitung, Abschir- 1 x 32A(B) mung nur bei ODU an Erdungsanschluss anklemmen 9147956 | 202311 WOLF GmbH | 61...
Seite 62 9 Netz Elektroheizung bei 400V Anschluss, 5 10 Modbus-Verbindung, mind. 3 x 0,5 mm², x 2,5 mm², max. 5 x 6 mm², Absicherung 3 x max. 30 m, geschirmte Leitung, Abschir- 16A(B) mung nur bei ODU an Erdungsanschluss anklemmen 62 | WOLF GmbH 9147956 | 202311...
Seite 63 3 Schirm Modbus an Erdungsklemme 4 Zugentlastung 5 Netz Außeneinheit 230 VAC / 50 HZ, max Querschnitt 6 mm² Modbusanschluss zur Inneneinheit: P → MB- Q → MB+ E → MB GND 9147956 | 202311 WOLF GmbH | 63...
Seite 64 Q → MB+ E → MB GND 5.9.4 IDU elektrisch anschließen Vorbereitung 1. Verkleidung demontieren:☞ Verkleidung IDU demontieren / montieren [} 56]. 2. Mit Schraubendreher Abdeckung vom Anschlusskasten der Inneneinheit abhebeln. 3. Abdeckung abnehmen. 64 | WOLF GmbH 9147956 | 202311...
Seite 65 2 A / 500 VA. An den parametrierbaren Ausgängen A3 und A4 dürfen nur netzspan- nungsführende Leitungen, oder nur schutz- kleinspannungsführende Leitungen ange- schlossen werden. Der gemischte An- schluss von netzspannungs- und schutz- kleinspannungsführenden Leitungen ist nicht zulässig. 9147956 | 202311 WOLF GmbH | 65...
Seite 66 1. Bei Anlagen mit zeitweiser Sperrung / Abschaltung durch das Energieversorgungsunternehmen (EVU-Sperre): Schaltsignal (potentialfreier Kontakt) des Energieversorungsunternehmens an Klemme X0:EVU/GND anschließen, um der Regelung der FHA die EVU-Sperre zu signalisieren. Siehe auch nachfolgende Beispiele. 2. EVU-Sperre nicht aktiv: An Klemme X0:EVU/GND eine Brücke einsetzen.
Seite 67 1. Vorgaben und technische Anschlussbedingungen des örtlichen Energieversorgungsunternehmens beachten. 2. Dimensionierung von Schaltgeräten / Schützen gemäß technische Daten ausführen. 3. Absicherung gemäß technische Daten ausführen. 4. Netzanschluss der Inneneinheit nicht durch EVU‑Sperre bauseits abschalten. 9147956 | 202311 WOLF GmbH | 67...
Seite 68 Heiz-/Kühlbetrieb, je Ausgang max. 1,5A/345VA, in Summe aller Ausgänge nicht mehr als 600 VA Ansteuerung Heizkreispumpe eines direkten Heizkreis, nur bei bestimmten Konfiguratio- nen möglich, je Ausgang max. 1,5A/345VA, in Summe aller Ausgänge nicht mehr als 600VA 68 | WOLF GmbH 9147956 | 202311...
Seite 69 5 kNTC Sammlerfühler; alternativ 0 - 10 V- Ansteuerung (durch z. B. Gebäudeleittech- nik oder Ansteuerung über potentionalfreien Kontakt) 5 kNTC Außenfühler 5 kNTC Speicherfühler eBUS eBus 1(+), 2(-) WOLF-Regelungszubehör 5.9.6 Elektrischer Anschluss (230 VAC) – Die Regel-, Steuer- und Sicherheitseinrichtungen sind fertig verdrahtet und geprüft. – Netzanschluss und das externe Zubehör anschließen.
Seite 70 Paralleler elektrischer Anschluss von Umschaltventil-Motoren unterschiedlicher Ausführung (Hersteller/Typ) kann bei Betrieb zu unerwünschter gegenseitiger Beeinflussung ihrer Funktion sowie Anlagenstörung führen. ► Ausschließlich für das Gerät von der WOLF GmbH freigegebene bzw. als Zubehör erhältli- che Umschaltventil-Motoren einsetzen. Anschluss Ausgang A1 (230 VAC; maximal 1,5 A) Netz 1.
Seite 71 1. Anschlusskabel durch Kabeleinführung schieben. 2. Anschlusskabel für Eingang E2/SAF an den Klemmen E2/SAF anschließen. Anschluss Außenfühler AF HINWEIS Externe elektrische Spannung Zerstörung des Bauteils ► Keine externe Spannung an den Kontakt anlegen. 9147956 | 202311 WOLF GmbH | 71...
Seite 72 1 2 1 2 230 VAC 1. Anschlusskabel durch Kabeleinführung schieben. 2. Anschlusskabel für Speicherfühler SF an den Klemmen SF anschließen. Anschluss digitales WOLF-Regelungszubehör über eBUS (z. B. BM-2, MM-2, KM-2, SM1-2, SM2-2) HINWEIS Erhöhte elektromagnetische Einkopplung Fehlfunktion der angeschlossenen Bauteile 1.
Seite 73 ► Abdeckung einrasten. Elektrischer Anschluss der IDU abschließen beachten. ☞ Verkleidung demontieren / montieren [} 56] 2. Verkleidung montieren. 5.9.9 FHA ODU schließen 1 Deckel 2 Kreuzschrauben 3 M10-Schraube 1. Deckel (1) aufsetzen. 2. Kreuzschrauben (2) festziehen. 3. M10-Schraube (3) festziehen 5.10...
Seite 74 – Anzeigemodul AM in der IDU mit Bedienmodul BM-2 im Wandsockel oder Erweiterungsmodul – Anzeigemodul AM in der IDU 5.10.2 Regelungsmodul in die IDU einstecken 1. Regelungsdeckel öffnen. 2. Regelungsmodul (Bedienmodul BM-2 oder Anzeigemodul AM) über dem WOLF-Logo einstecken. 3. Regelungsdeckel schließen. 74 | WOLF GmbH 9147956 | 202311...
Seite 75 Kondensatbildung in der IDU Der Betrieb mit offener IDU Verkleidung kann zu Wasserschäden am Gebäude und defekten Sensoren führen. ► Die Verkleidung der IDU muss im Betrieb geschlossen sein. WOLF empfiehlt die Inbetriebnahme durch den WOLF-Kundendienst. 9147956 | 202311 WOLF GmbH | 75...
Seite 76 Betriebsanleitung für die Fachkraft Anzeigemodul AM Der Inbetriebnahmeassistent unterstützt bei folgenden Einstellungen: – Sprache – Benutzeroberfläche vereinfacht / erweitert – Uhrzeit – Datum – Konfiguration der im eBus eingebundenen Module ☞ Anlagenkonfigurationen [} 136] – Wartungsmeldung – Antilegionellenfunktion (Startzeit) 76 | WOLF GmbH 9147956 | 202311...
Seite 77 1. Wasser nachfüllen. 2. Anlage erneut entlüften. 3. Bei Absinken des Anlagendrucks gegebenenfalls Wasser bis maximal 2 bar nachfüllen. 4. Alle weiteren Heizkreise und Mischerkreise entsprechend entlüften. Einstellung Überströmventil bei Reihenspeicher 1. Alle Heizkreise verschließen. 9147956 | 202311 WOLF GmbH | 77...
Seite 78 15 °C muss über die integrierte E-Heizung (d.h. ohne Verdichterbetrieb) erfolgen, bis eine Rücklauftemperatur von 20 °C erreicht ist. Ziel ist eine ausreichende Abtauenergie für die Wärmepumpe. 1. Heizkreisbetriebsart im BM-2 auf Permanentbetrieb stellen. 78 | WOLF GmbH 9147956 | 202311...
Seite 79 Aktuelle angeforderte Geräteleistung Verd.frequ. Drehzahl des Verdichters (rps) Drehz.Vent. U/min Drehzahl des Ventilators (rpm) Heizleist. thermische Leistung im Heiz-/Warmwasser-/Kühlbetrieb el. Leistung elektrische Leistungsaufnahme 6.10 Anzeigemodul AM Weitere Dokumente Betriebsanleitung für die Fachkraft Anzeigemodul AM 9147956 | 202311 WOLF GmbH | 79...
Seite 80 Bezeichnung Einheit Bedeutung T_Sauggas °C Sauggastemperatur T_Heißgas °C Heißgastemperatur P_Sauggas Sauggasdruck P_Heißgas Heißgasdruck T_Zuluft °C Zulufttemperatur T_Abluft °C Ablufttemperatur EEV HZ Stellung elektronisches Expansionsventil für Heizbetrieb EEV K Stellung elektronisches Expansionsventil für Kühlbetrieb 80 | WOLF GmbH 9147956 | 202311...
Seite 81 Thermische Leistung im Heiz-/Warmwasserbetrieb Kühlleistung Thermische Leistung im Kühlbetrieb Verdichterfrequenz Drehzahl des Verdichters (rps) Betriebsstunden Verdi Anzahl Betriebsstunden Verdichter Betriebsstd. E-Hzg. Anzahl Betriebsstunden Elektro-Heizung Anz. Verdichterst. Anzahl Verdichterstarts Status PV Status Eingang PV (PV-Anhebung) 9147956 | 202311 WOLF GmbH | 81...
Seite 82 Hauptmenü > Anzeige Weiteres Vorgehen wird in der Betriebsanleitung für die Fachkraft Bedienmodul BM-2 erklärt. Die Anzeige der Menüpunkte ist abhängig von der Gerätevariante. Bezeichnung Einheit Bedeutung Heizgerät 1 Kesseltemperatur [Soll/Ist] °C Vorlauftemperatur (Soll-/Ist-Wert) 82 | WOLF GmbH 9147956 | 202311...
Seite 83 Energie (Vortag) TAZ VT * Tagesarbeitszahl (Vortag) Energie el HP * aufgenommene elektrische Energie (aktuelle Heizperiode bzw. laufendes Kalenderjahr 01.01.- 31.12.) Energie th HP abgegebene thermische Energie (aktuelle Heizperiode bzw. laufendes Kalenderjahr 01.01.- 31.12.) 9147956 | 202311 WOLF GmbH | 83...
Seite 84 Softwareversion der Regelungsplatine HCM-5 (IDU) Softwareversion ODU Softwareversion der Regelungsplatine (ODU) EEV HZ Stellung elektronisches Expansionsventil für Heizbetrieb EEV K Stellung elektronisches Expansionsventil für Kühlbetrieb Heizgerät 2, ..siehe Anleitung BM-2 und Heizgerät 84 | WOLF GmbH 9147956 | 202311...
Seite 85 7.0 ... 35.0 °C 24.0 ° C Sprache Deutsch, ... Deutsch Uhrzeit 00:00 ... 23:59 Datum 01.01.2000 ... 31.12.2099 Winter/Sommerzeit Auto, Manuell Auto Min.Hintergrundbeleuch- 0 ... 15 % 10 % tung Bildschirmschoner Aus, Ein 9147956 | 202311 WOLF GmbH | 85...
Seite 86 – Tagtemperatur ist nur aktiv, wenn für diesen Heiz-/Mischerkreis das Bedienmodul BM-2 im Wandso- ckel als Fernbedienung montiert ist und der Raumeinfluss heizen aktiviert ist. – Mit Tagtemperatur die Raumtemperatur für die Betriebsarten mit Heizbetrieb, wie z. B. für die Heiz- phasen während des Automatikbetriebs einstellen. 86 | WOLF GmbH 9147956 | 202311...
Seite 87 / der E-Heizung bis der Durchfluss wieder innerhalb gültiger Grenzen liegt. Falls die Betriebsart "DFL gering" dauerhaft stehen bleibt, siehe ☞ Be- triebsart DFL gering [} 114] Abtaubetrieb Abtaufunktion der ODU Antilegion. Antilegionellenfunktion, Aufheizen des Warmwasserspeichers zur thermi- schen Desinfektion 9147956 | 202311 WOLF GmbH | 87...
Seite 88 Wärmeerzeuger aufgrund Überschreitung der max. Vorlauf- / Rücklauftem- peratur in Abschaltung (Einsatzgrenze erreicht) Aktive Kühlung Wärmepumpe im Kühlbetrieb 14/15 Test Taupunktwächter hat ausgelöst Max. TH Maximalthermostat hat ausgelöst Menü Fachmann 1. Im Hauptmenü Fachmann wählen 2. Fachmanncode 1111 eingeben 88 | WOLF GmbH 9147956 | 202311...
Seite 89 Menüstruktur Fachmann im Bedienmodul BM-2 Ebene 1 Ebene 2 Ebene 3 Anlage Anlagenparameter A## ► Betriebsanleitung für die Fachkraft Bedienmodul BM-2 beachten. Heizgerät 1 - 4 (Wärmepumpe) Parameter-Gesamtliste WP001 ..WP121 Sonder Fühlerkalibrierung Manuelle Abtauung Ereignishistorie Relaistest 9147956 | 202311 WOLF GmbH | 89...
Seite 90 Betriebsanleitung für die Fachkraft Bedienmodul BM-2 Betriebsanleitung für die Fachkraft Anzeigemodul AM Parameter / Parameter-Gesamtliste Untermenü Heizgerät / Parameter / Param.-Gesamtliste für erweiterte Einstellungen des Systems über Fachmannparameter durch die Fachkraft. (siehe Fachmannparameter) 90 | WOLF GmbH 9147956 | 202311...
Seite 91 Funktion zur manuellen Auslösung eines einmaligen Abtauungsvorgangs, z. B. bei starker Vereisung bzw. im Servicefall. Ereignishistorie Funktion zur Anzeige einer Auswahl aufgetretener Ereignisse bzw. Betriebszustände, deren Anzahl, so- wie des Zeitraums seit letztmaligem Eintreten in Stunden. 9147956 | 202311 WOLF GmbH | 91...
Seite 92 – Für kühlende Heiz- oder Mischerkreise, die Kreisart „Heizkreis+Kühlkreis“ oder „Kühlkreis“ einstellen. – Erst nach Auswahl einer Kreisart mit Kühlkreis sind die Grundeinstellungen „Raumeinfluss kühlen“ und „Tagtemperatur kühlen“ sowie der Kühlbetrieb der Anlage möglich. 92 | WOLF GmbH 9147956 | 202311...
Seite 93 Pool WP005 Keine Funktion Keine Funktion Funktion Eingang E3 RT/WW Zirkomat Maximalthermostat Kühlthermostat SAF Kühlen Ext. Störung Pool WP006 Keine Funktion Keine Funktion Funktion Ausgang A3 (Schließerkontakt) Zirk20 Zirk50 Zirk100 Alarm Zirkomat Abtaubetrieb Verdichter Ein 9147956 | 202311 WOLF GmbH | 93...
Seite 94 30 ... 100 % WP020 Hysterese Warmwasserbetrieb 1.0 ... 10.0 °C 2.0 °C WP021 Freigabe max. Zeit Warmwasser- Aus, Ein betrieb WP022 Max. Zeit Warmwasserbetrieb 30 ... 240 Min. 120 Min. WP023 Verzögerung ZWE Warmwasser 1 ... 180 Min. 60 Min. 94 | WOLF GmbH 9147956 | 202311...
Seite 95 WP095 Freigabe EHZ Warmwasserbetrieb Aus, Ein WP101 Bivalenzpunkt ZWE -25.0 ... 45.0 °C 0.0 °C WP102 Priorität ZWE Heizbetrieb 1 ... 3 WP103 Priorität ZWE Warmwasserbetrieb 1 ... 3 WP104 ZWE über eBus Aus, Ein 9147956 | 202311 WOLF GmbH | 95...
Seite 96 7 | Referenz Fachmann- Bezeichnung AM / BM-2 Einstellbereich Werkseinstellung parameter WP105 EVU-Sperre ZWE Aus, Ein WP110 Wertigkeit S0-Impulse FHA (S01) 1 ... 50000 pls/kWh 1000 pls/kWh WP111 Wertigkeit S0-Impulse Einspeise- 1 ... 50000 pls/kWh 1000 pls/kWh zähler (S02) WP115 Aktueller Energiepreis ZWE 0.1 ... 99.9 Cent/kWh 6.0 Cent/kWh...
Seite 97 Ausgang wird bei Poolbetrieb angesteuert Dient zum Anschluss von einem separa- ten 3-Wege-Umschaltventil WP005: Eingang E3 Belegung siehe WP002: Eingang E1. WP006: Ausgang A3 Belegung siehe WP003: Ausgang A1. WP007: Eingang E4 Belegung siehe WP002: Eingang E1. 9147956 | 202311 WOLF GmbH | 97...
Seite 98 Maximaltemperatur eingestellt WP018: Kesselminimaltemp TK Begrenzung der minimalen Vorlaufsolltemperatur (T_Kessel_soll) im Heizbetrieb einstellen. Bei Estricht- rocknungsfunktion zur Einstellung der Konstanttemperatur. WP019: Pumpenleistung HK minimal Minimale Drehzahl der Zubringer‑/Heizkreispumpe im Heiz‑/Kühlbetrieb einstellen. 98 | WOLF GmbH 9147956 | 202311...
Seite 99 WP033: Kühlen bei PV/SG Auswirkung PV-Anhebung / Smart Grid auf Kühlbetrieb. WP034: Bivalenzpunkt Verdichter SG/PV Bivalenzpunkt zur Deaktivierung des Verdichters bei SG/PV-Anhebung. WP035: Bivalenzpunkt EHZ SG/PV Bivalenzpunkt zur Deaktivierung des Elektroheizelements bei SG/PV-Anhebung. 9147956 | 202311 WOLF GmbH | 99...
Seite 100 Verzögerungszeit des Zusatzwärmeerzeuger. WP066: Aktivierung Ruhemodus Aktivierung/Deaktivierung einer Begrenzung des möglichen Maximalwerts der Ventilatordrehzahl und der Verdichterfrequenz innerhalb eingestellter Ruhemodus-Zeit. Die Aktivierung des Ruhemodus reduziert die maximal möglichen Heiz-/Kühlleistung des Wärmeerzeugers. 100 | WOLF GmbH 9147956 | 202311...
Seite 101 Zusatzwärmeerzeuger über eBus ansteuern. WP105: EVU‑Sperre ZWE EVU‑Sperre für den Zusatzwärmeerzeuger einstellen. WP110: Wertigkeit S0-Impulse FHA (S01) Anzahl der S0-Impulse je kWh, zur Erfassung der elektrischen Energie des Wärmeerzeugers, einstellen. WP111: Wertigkeit S0-Impulse Einspeisezähler (S02) Anzahl der S0-Impulse, je kWh zur Erfassung eines Einspeisezählers einer PV-Anlage, einstellen.
Seite 102 Pumpenleistung wasserbetrieb wasserbetrieb Einstellbereich 1.0 ...10.0 °C 30 ... 240 Min. 30 ... 100 % Werkseinstellung 2.0 °C 120 Min. 100 % Anpassung der Einstellung: FHA-05/06-230V + CEW-2-200 7.0 °C 240 Min. 42 % FHA-06/07-230V + CEW-2-200 7.0 °C 240 Min. 52 % FHA-08/10-230V + CEW-2-200 7.0 °C 240 Min. 45 % FHA-11/14-230V + SEW-2-300 7.0 °C...
Seite 103 Folgende Einstellungen bleiben dabei in der Werkseinstellung: – Warmwasser Betriebsart: Automatikbetrieb – Schaltzeiten für FHA-05/06-230V Mo – So von 04:00 bis 11:00 Uhr und 20:45 bis 23:59 Uhr – Schaltzeiten für sonstige Typen der FHA-Monoblock Mo – So von 04:00 bis 11:00 Uhr und 19:00 bis 23:59 Uhr –...
Seite 104 – Aktive EVU‑Sperre – Betriebsart Standby Die Meldung erfolgt über folgende Anzeigen am Regelungsmodul: – Status oder Betriebsart – Untermenü Anzeigen/Heizgerät. Klemme Status Erklärung X0 – PV / GND Offen Normalbetrieb Gebrückt Einschaltbefehl PV-Anhebung aktiv 104 | WOLF GmbH 9147956 | 202311...
Seite 105 SG-Anhebung aktiv Einschaltung des Wärmeerzeugers bei Wärme-/ Kältebedarf auch außerhalb einge- stellter Schaltzeiten und bei Abschaltung während Automatikbetrieb (ECO‑ABS). Berücksichtigt zusätzlich die Einstellungen: – Solltemperatur für Heizung / für Warm- wasser anheben (WP026/WP027) 9147956 | 202311 WOLF GmbH | 105...
Seite 106 SG_0 / GND SG_1 / GND (=SG_0) (=SG_1) – Solltemperatur für Kühlbetrieb absen- ken (WP037) Smart Grid wird mit folgenden Parametern eingestellt: WP025 / WP026 / WP027 / WP028 / WP032 / WP033 106 | WOLF GmbH 9147956 | 202311...
Seite 107 Wartung | 8 Wartung Alle Hinweise zur Wartung des Produkts sind der Wartungsanleitung zu entnehmen. 9147956 | 202311 WOLF GmbH | 107...
Seite 108 – Wärmepumpe nur in technisch einwandfreiem Zustand betreiben. – Störungen und Schäden, die die Sicherheit beeinträchtigen umgehend beheben. – Störungen des Wärmeerzeugers oder der Anlage beheben. – Schadhafte Bauteile und Gerätekomponenten nur durch Original-WOLF-Ersatzteile ersetzen. 9.1.2 Stör- und Warnmeldungen anzeigen Störungen oder Warnungen werden im Display des Regelungsmoduls im Klartext angezeigt.
Seite 109 Abhilfe Störung verrie- gelnd Kesselfühler Vorlauftemperatur (Kessel- Vorlauftemperatur (Kesseltemperatur, defekt temperatur, T_Kessel) au- T_Kessel) prüfen ßerhalb zulässigem Werte- bereich Zuleitung zum Fühler defekt Zuleitung und Steckverbindung prü- Fühler defekt Fühler prüfen / tauschen 9147956 | 202311 WOLF GmbH | 109...
Seite 110 Zuleitung zum Fühler defekt Zuleitung und Steckverbindung prü- Fühler defekt Fühler prüfen / tauschen – Anlagendruck erhöhen Flow Switch Flow Switch der ODU hat ausgelöst (Paddelschalter) – Anlage entlüften – Heizungswasser und Schmutz- fänger reinigen – Korrekte Einbauposition überprü- 110 | WOLF GmbH 9147956 | 202311...
Seite 111 Luft in der E-Heizung Netzstörung Meldung der ODU (Netz- Einzelmeldungen im Normalbetrieb Spannungsschwankung/- möglich, bei gehäuftem Auftreten Frequenzschwankung/- Fachkraft / WOLF‑Kundendienst kon- Phasenausfall/...) taktieren Leistungs- Meldung der ODU (Inverter- Einzelmeldungen im Normalbetrieb elektronik Kommunikations- Unterbre- möglich, bei gehäuftem Auftreten...
Seite 112 Wertebe- reich (0,5 ... 3,6 bar) Zuleitung zum Drucksensor Zuleitung und Steckverbindung prü- defekt Drucksensor defekt Drucksensor tauschen Niederdruck Meldung der ODU (Sensor- Fachkraft / WOLF‑Kundendienst kon- Wert außerhalb zulässigem taktieren Sensor (bei 4x in- Wertebereich) nerhalb 10 h) Hochdruck- Meldung der ODU (Sicher- Fachkraft / WOLF‑Kundendienst kon-...
Seite 113 Zuleitung zum Fühler defekt Zuleitung und Steckverbindung prü- Fühler defekt Fühler prüfen / tauschen Verdamp- Meldung der ODU Einzelmeldung im Normalbetrieb fertempera- möglich Bei gehäuftem Auftreten WOLF‑Kun- dendienst kontaktieren Meldung der ODU (Sam- Einzelmeldungen im Normalbetrieb melstörmeldung) möglich, bei gehäuftem Auftreten Fachkraft / WOLF‑Kundendienst kon- taktieren...
Seite 114 Durch den Ein/Aus-Schalter am Gerät erfolgt keine Netztrennung! Die Sicherungen F1 und F2 befinden sich auf der Regelungsplatine der IDU. F1: Feinsicherung (5 x 20 mm) M4A F2: Kleinstsicherung T1,25 A 1. Alte Sicherung entfernen. 2. Neue Sicherung einbauen. 114 | WOLF GmbH 9147956 | 202311...
Seite 115 7. Paddelschalter in Strömungsrichtung einsetzen. (Pfeil am Paddelschalter muss Richtung Entlüfter zeigen) 8. Überwurfmutter festziehen. 9. Elektrischen Anschluss des Paddelschalters wiederherstellen. 10. Absperrhähne zur ODU öffnen. 11. Anlagendruck wieder anheben. ☞ Heizungsanlage befüllen [} 59] 12. Schaumstoffhälften mit Kabelbindern am Paddelschalter befestigen. 9147956 | 202311 WOLF GmbH | 115...
Seite 116 – Bei Wassertemperaturen <5 °C (Kesseltemperatur, Kesseltemperatur 2, Rücklauftemperatur, Samm- lertemperatur, Speichertemperatur) werden alle verfügbaren Wärmeerzeuger angesteuert. 10.3 Wärmeerzeuger vorübergehend außer Betrieb nehmen Weitere Dokumente Betriebsanleitung für die Fachkraft Bedienmodul BM-2 Betriebsanleitung für die Fachkraft Anzeigemodul AM 116 | WOLF GmbH 9147956 | 202311...
Seite 117 ☞ Wärmeerzeuger vorübergehend außer Betrieb nehmen [} 116]. 1. Falls Verdacht auf Frostschäden an der ODU besteht: Den Wärmeerzeuger nur vom WOLF‑Kunden- dienst oder einer von WOLF autorisierten Fachkraft wieder in Betrieb nehmen lassen. 2. Falls kein Verdacht auf Frostschäden an der ODU besteht: Im Regelungsmodul einen Heizbetrieb ak- tivieren.
Seite 118 Wasserschäden ► Restliches Wasser aus dem Wärmeerzeuger und der Heizungsanlage auffangen. ü Anlage ist außer Betrieb genommen ☞ Wärmeerzeuger endgültig außer Betrieb nehmen [} 117] ► Montageschritte in umgekehrter Reihenfolge durchführen ☞ Installation [} 50]. 118 | WOLF GmbH 9147956 | 202311...
Seite 119 Grundmaterialen bei möglichst geringer Umweltbelastung zu erreichen. 1. Verpackungen aus Karton, recycelbaren Kunststoffen und Füllmaterialien aus Kunststoff umweltge- recht über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. 2. Jeweilige landesspezifische oder örtliche Vorschriften beachten. 9147956 | 202311 WOLF GmbH | 119...
Seite 120 Kompressor - Typ / Anzahl Rollkolben / 1 Rollkolben / 1 Rollkolben / 1 Kältemaschinenöl FW68S FW68S FW68S Heizleistung / COP A2/W35 Nennleistung nach kW / - 2,90 / 3,54 2,98 / 3,51 4,93 / 4,33 EN14511 120 | WOLF GmbH 9147956 | 202311...
Seite 121 +10 bis +43 +10 bis +43 +10 bis +43 Kühlbetrieb Temperatur Betriebsgrenzen Luft °C -25 bis +43 -25 bis +43 -25 bis +43 Warmwasser- und Heizbetrieb Heizwasser l / min Nennvolumenstrom bei 5 K Sprei- zung 9147956 | 202311 WOLF GmbH | 121...
Seite 122 Elektroheizelement 1~NPE, 230VAC, 50Hz, 32A(B) Elektrischer Anschluss 230 V 3~NPE, 400VAC, 50Hz, 16A(B) Elektrischer Anschluss 400 V Max. Leistungsaufnahme Elek- troheizelement Max. Leistungsaufnahme Heiz- 1,8 - 50 1,8 - 50 1,8 - 50 kreispumpe 122 | WOLF GmbH 9147956 | 202311...
Seite 123 1,75 / 1,18 Kompressor - Typ / Anzahl Rollkolben / 1 Rollkolben / 1 Kältemaschinenöl FW68S FW68S Heizleistung / COP A2/W35 Nennleistung nach EN14511 kW / - 6,08 / 3,54 7,30 / 3,70 9147956 | 202311 WOLF GmbH | 123...
Seite 124 Heizbetrieb Heizwasser l / min Nennvolumenstrom bei 5 K Spreizung Restförderhöhe bei Nennvolumenstrom mbar Mindestvolumenstrom für die Abtauung l / min Maximaler Betriebsdruck Wärmequelle Maximaler Luftvolumenstrom m³ / h 4060 4650 Anschlüsse 124 | WOLF GmbH 9147956 | 202311...
Seite 125 Schutzart IP20 IP20 für Energieversorger relevante Informationen Der einphasige Anschluss der FHA-11/14-230V und FHA-14/17-230V ist in Deutschland nicht erlaubt. HINWEIS Nach TBA und VDE-AR-N 4100 liegt der Grenzwert für einphasige Verbraucher bei 4,6 kVA. Regionale Abweichungen sind zu berücksichtigen. 9147956 | 202311...
Seite 126 Leistungsbereich bei A7/W35 6,8 - 14,8 6,8 - 17,0 Leistungsbereich bei A-7/W35 4,8 - 11,7 4,6 - 13,8 Kühlleistung / EER A35/W18 Nennleistung nach EN14511 kW / - 10,2 / 4,2 10,6 / 4,3 126 | WOLF GmbH 9147956 | 202311...
Seite 127 4060 4650 Anschlüsse IDU: 35 x 1 35 x 1 Vorlauf von ODU, Heizung Vorlauf, WW- Vorlauf ODU: 1¼“ 1¼“ Vorlauf, Rücklauf Kondensatwasseranschluss Elektrik ODU Elektrischer Anschluss 3~NPE, 400VAC, 50Hz, 16A(B) Max. Stromaufnahme 9147956 | 202311 WOLF GmbH | 127...
Seite 128 3 - 140 3 - 140 Max. Leistungsaufnahme Standby Max. Stromaufnahme Elektroheizele- ment (400VAC) (400VAC) Schutzart IP20 IP20 für Energieversorger relevante Informationen 12.4 Mindestanforderung Software Software Version BM-2 FW 3.10 FW 1.90 HCM-5 FW 1.00 128 | WOLF GmbH 9147956 | 202311...
Seite 129 Warmwasserspeicher FHA-05/06·06/07·08/10 Ø 28 x 1 mm Ø 28 x 1 mm Ø 28 x 1 mm FHA-11/14·14/17 Ø 35 x 1 mm Ø 35 x 1 mm Ø 35 x 1 mm 9147956 | 202311 WOLF GmbH | 129...
Seite 130 FHA-08/10·11/14·14/17 1385 12.5.3 Abmessungen ODU mit Basiskonsole FHA-05/06·06/07 FHA-08/10·11/14·14/17 FHA-05/06·06/07 823 266 375 1023 FHA-08/10·11/14·14/17 970 287 81 463 1019 12.5.4 Abmessungen ODU mit Bodenkonsole FHA-05/06·06/07 FHA-08/10·11/14·14/17 FHA-05/06·06/07 993 436 392 1254 FHA-08/10·11/14·14/17 1140 457 81 488 1344 130 | WOLF GmbH...
Seite 131 X6:1 X8:8 X4:1 N’ VIS RX VIS TX wBus eBus +3V3 +23V L1’ N’ X3:1 L1’ N’ +23V E2/ SAF e BUS Netz X1:1 X2:1 X11:1 Netz Netz 15 16 17 18 19 9147956 | 202311 WOLF GmbH | 131...
Seite 132 13 | Anhang Ziffer Bezeichnung Regelungsplatine HCM-5 Kommunikationsplatine CWO-Board Frontpanel Kontaktplatine AM/BM-2 WOLF Link home LAN-/WLAN-Schnittstellenmodul (optional) Geräteerdung Spannungsversorgung Zubringer-/Heizkreispumpe (ZHP) Vorlauftemperatur T_Kessel Druck Heizkreis PWM-Ansteuerung Zubringer-/Heizkreispumpe (ZHP) Durchfluss Heizkreis Ausgang 3-Wege-Umschaltventil Heizen / Warmwasser (3WUV HZ/WW intern) Spannungsversorgung Steuerung IDU 230 VAC / 50 Hz Ausgang 3-Wege-Umschaltventil Heizen / Kühlen (3WUV HZ/K) 230 VAC / 50 Hz...
Seite 133 Anhang | 13 13.2 Schaltplan ODU FHA-05/06·06/07·08/10-230 V WHITE BLACK YELLOW CHECK FORCE_COOL WHITE 9147956 | 202311 WOLF GmbH | 133...
Seite 134 13 | Anhang 13.3 Schaltplan ODU FHA-11/14·14/17-230 V H-PRO WHITE BLACK YELLOW CHECK FORCE_COOL WHITE 134 | WOLF GmbH 9147956 | 202311...
Seite 135 Anhang | 13 13.4 Schaltplan ODU FHA-11/14·14/17-400 V 9147956 | 202311 WOLF GmbH | 135...
Seite 136 Nach Konfigurationsänderung am Anzeigemodul AM die gesamte Anlage neu starten (Netz Aus / 10 Sek. warten / Netz Ein)! Weitere Dokumente Hydraulikdatenbank www.WOLF.eu Planungsunterlage Hydraulische Systemlösungen In der IDU ist ein 3-Wege-Umschaltventil Heizung/Warmwasser und eine Zubringer-/Heizkreispumpe in- tegriert. 136 | WOLF GmbH 9147956 | 202311...
Seite 137 Für Aktive Kühlung gegebenenfalls benötigte Taupunktwächter anlagenspezifisch positionie- ren! In der IDU ist ein 3-Wege-Umschaltventil Heizung/Warmwasser und eine Zubringer-/Heizkreis- pumpe integriert. 13.5.1 Anlagenkonfiguration 01 Beispiel 1: – Luft-/Wasser-Wärmepumpe FHA-Monoblock – Reihenspeicher – Ein Heizkreis – Warmwasserbereitung 1 IDU 2 ODU 3 Warmwasserspeicher 4 Speicherfühler...
Seite 138 13 | Anhang Beispiel 2: – Luft-/Wasser-Wärmepumpe FHA-Monoblock – Reihenspeicher – Ein Heizkreis – Warmwasserbereitung – Aktive Kühlung mit min. Wassertemperatur 7 °C in Verbindung mit einem zusätzlichen 3-Wege-Um- schaltventil 1 IDU 2 ODU 3 Warmwasserspeicher 4 Speicherfühler 5 Heizkreis 6 Reihenspeicher 7 3-Wege-Umschaltventil Heizen / Kühlen...
Seite 139 Anhang | 13 13.5.2 Anlagenkonfiguration 02 Beispiel 1: – Luft-/Wasser-Wärmepumpe FHA-Monoblock – Reihenspeicher – Mischerkreis mit Mischermodul MM – Warmwasserbereitung 1 IDU 2 ODU 3 Warmwasserspeicher 4 Speicherfühler 5 Mischerkreis 6 Reihenspeicher 7 Maximalthermostat 8 Vorlauffühler Mischerkreis 9 Mischerkreispumpe 10 Mischer 11 Schlammabscheider mit Magnetitabschei- 12 Schmutzfänger...
Seite 140 13 | Anhang Beispiel 2: – Luft-/Wasser-Wärmepumpe FHA-Monoblock – Reihenspeicher – Mischerkreis mit Mischermodul MM – Warmwasserbereitung – Aktive Kühlung mit minimaler Wassertemperatur 7 °C in Verbindung mit einem zusätzlichen 3-Wege- Umschaltventil möglich 1 IDU 2 ODU 3 Warmwasserspeicher 4 Speicherfühler 5 Mischerkreis...
Seite 141 Anhang | 13 13.5.3 Anlagenkonfiguration 11 Beispiel 1: – Luft-/Wasser-Wärmepumpe FHA-Monoblock – Trennspeicher – Ein Heizkreis – Warmwasserbereitung 1 IDU 2 ODU 3 Warmwasserspeicher 4 Speicherfühler 5 Trennspeicher 6 Heizkreis 7 Heizkreispumpe 8 Sammlertemperaturfühler im Vorlaufbereich des Trennspeichers o.ä. montieren! 9 Schlammabscheider mit Magnetitabschei- 10 Schmutzfänger...
Seite 142 13 | Anhang Beispiel 2: – Luft-/Wasser-Wärmepumpe FHA-Monoblock – Trennspeicher – Ein Heizkreis – Warmwasserbereitung – Aktive Kühlung mit minimaler Wassertemperatur 7 °C in Verbindung mit zusätzlichen Ventilen (2 x 3- Wege-Umschaltventil, Sperrventil, Überströmventil) möglich 1 IDU 2 ODU 3 Warmwasserspeicher 4 Speicherfühler...
Seite 143 Anhang | 13 13.5.4 Anlagenkonfiguration 12 Beispiel 1: – Luft-/Wasser-Wärmepumpe FHA-Monoblock – Trennspeicher – Gasbrennwertgerät CGB-2 (Ansteuerung über eBus) – Mischerkreis mit Mischermodul MM – Warmwasserbereitung 1 IDU 2 ODU 3 Gasbrennwertgerät CGB-2 4 Warmwasserspeicher 5 Speicherfühler 6 Trennspeicher 7 Sammlertemperaturfühler im Vorlaufbereich 8 Mischerkreis des Trennspeichers o.ä.
Seite 144 13 | Anhang Beispiel 2: – Luft-/Wasser-Wärmepumpe FHA-Monoblock – Schichtenspeicher BSP-W – Gasbrennwertgerät CGB-2 (Ansteuerung über eBus) – Mischerkreis mit Mischermodul MM – Warmwasserbereitung – Keine Kühlung 1 IDU 2 ODU 3 Gasbrennwertgerät CGB-2 4 3-Wege-Umschaltventil Heizen / Warmwas- 5 3-Wege-Umschaltventil Heizen / Warmwas-...
Seite 145 – Wärmepumpe kann bei Bedarf selbstständig eine WW-Ladung durchführen. Die Betriebsart WW-La- dung hat Vorrang vor Betriebsart GLT. – WW-Ladung kann durch Entfernung des Speicherfühlers, Durchführung von Parameterreset und Neueinstellung der Anlagenkonfiguration unterbunden werden. – Integriertes 3-Wege-Umschaltventil HZ/WW in diesem Fall abstecken. 9147956 | 202311 WOLF GmbH | 145...
Seite 146 13 | Anhang Beispiel: – Luft-/Wasser-Wärmepumpe FHA-Monoblock – 0 - 10 V Ansteuerung (am Eingang E2/SAF) – Aktive Kühlung möglich 0 - 10 V 1 IDU 2 ODU 3 Speicherfühler 4 Schlammabscheider mit Magnetitabschei- 5 Schmutzfänger 6 Rückschlagventil 13.5.6 Anlagenkonfiguration 52 Externe Anforderung / Steuerung durch Gebäudeleittechnik Über potentialfreien Kontakt an Eingang E2/SAF:...
Seite 147 (9,9 kW + 1,0 KW) ● 1,1 12,0 kW 12,0 kW – 9,0 kW 3,0 kW E-Stab WP,Tn Notwendige Spitzenleistung der Wärmepumpenanlage Gebäudeheizlast (Gebäudewärmebedarf, Heizwärmebedarf) Leistungsbedarf zur Warmwasserbereitung Heizleistung des Elektroheizelements E-Stab Heizleistung der Wärmepumpe bei Normaußentemperatur WP,Tn Sperrzeitfaktor 9147956 | 202311 WOLF GmbH | 147...
Seite 148 8 Heizleistungsanteil der Wärmepumpe bei des Gebäudes mit max. Kompressordreh- Normaußentemperatur zahl) 9 Heizleistungsanteil des Elektroheizelements bei Normaußentemperatur 13.7 Leistungsdiagramme 13.7.1 Heizleistung FHA-05/06 [°C] Lufteintrittstemperatur Abb. 12: Heizleistung FHA-05/06 bei einem Vorlauf von 25 °C 148 | WOLF GmbH 9147956 | 202311...
Seite 149 Anhang | 13 [°C] Lufteintrittstemperatur Abb. 13: Heizleistung FHA-05/06 bei einem Vorlauf von 35 °C [°C] Lufteintrittstemperatur Abb. 14: Heizleistung FHA-05/06 bei einem Vorlauf von 45 °C [°C] Lufteintrittstemperatur Abb. 15: Heizleistung FHA-05/06 bei einem Vorlauf von 55 °C [°C] Lufteintrittstemperatur Abb. 16: Heizleistung FHA-05/06 bei einem Vorlauf von 60 (± 2) °C...
Seite 150 13 | Anhang 13.7.2 Kühlleistung FHA-05/06 [°C] Lufteintrittstemperatur Abb. 17: Kühlleistung FHA-05/06 bei einem Vorlauf von 18 °C [°C] Lufteintrittstemperatur Abb. 18: Kühlleistung FHA-05/06 bei einem Vorlauf von 7 °C 13.7.3 Heizleistung FHA-06/07 [°C] Lufteintrittstemperatur Abb. 19: Heizleistung FHA-06/07 bei einem Vorlauf von 25 °C [°C] Lufteintrittstemperatur Abb. 20: Heizleistung FHA-06/07 bei einem Vorlauf von 35 °C...
Seite 151 Anhang | 13 [°C] Lufteintrittstemperatur Abb. 21: Heizleistung FHA-06/07 bei einem Vorlauf von 45 °C [°C] Lufteintrittstemperatur Abb. 22: Heizleistung FHA-06/07 bei einem Vorlauf von 55 °C [°C] Lufteintrittstemperatur Abb. 23: Heizleistung FHA-06/07 bei einem Vorlauf von 60 (± 2) °C 9147956 | 202311 WOLF GmbH | 151...
Seite 152 13 | Anhang 13.7.4 Kühlleistung FHA-06/07 [°C] Lufteintrittstemperatur Abb. 24: Kühlleistung FHA-06/07 bei einem Vorlauf von 18 °C [°C] Lufteintrittstemperatur Abb. 25: Kühlleistung FHA-06/07 bei einem Vorlauf von 7 °C 13.7.5 Heizleistung FHA-08/10 [°C] Lufteintrittstemperatur Abb. 26: Heizleistung FHA-08/10 bei einem Vorlauf von 25 °C 152 | WOLF GmbH...
Seite 153 Anhang | 13 [°C] Lufteintrittstemperatur Abb. 27: Heizleistung FHA-08/10 bei einem Vorlauf von 35 °C [°C] Lufteintrittstemperatur Abb. 28: Heizleistung FHA-08/10 bei einem Vorlauf von 45 °C [°C] Lufteintrittstemperatur Abb. 29: Heizleistung FHA-08/10 bei einem Vorlauf von 55 °C 9147956 | 202311 WOLF GmbH | 153...
Seite 154 13 | Anhang [°C] Lufteintrittstemperatur Abb. 30: Heizleistung FHA-08/10 bei einem Vorlauf von 60 (± 2) °C 13.7.6 Kühlleistung FHA-08/10 [°C] Lufteintrittstemperatur Abb. 31: Kühlleistung FHA-08/10 bei einem Vorlauf von 18 °C [°C] Lufteintrittstemperatur Abb. 32: Kühlleistung FHA-08/10 bei einem Vorlauf von 7 °C 154 | WOLF GmbH...
Seite 155 Anhang | 13 13.7.7 Heizleistung FHA-11/14-230V [°C] Lufteintrittstemperatur Abb. 33: Heizleistung FHA-11/14-230V bei einem Vorlauf von 25 °C [°C] Lufteintrittstemperatur Abb. 34: Heizleistung FHA-11/14-230V bei einem Vorlauf von 35 °C 9147956 | 202311 WOLF GmbH | 155...
Seite 156 13 | Anhang [°C] Lufteintrittstemperatur Abb. 35: Heizleistung FHA-11/14-230V bei einem Vorlauf von 45 °C [°C] Lufteintrittstemperatur Abb. 36: Heizleistung FHA-11/14-230V bei einem Vorlauf von 55 °C [°C] Lufteintrittstemperatur Abb. 37: Heizleistung FHA-11/14-230V bei einem Vorlauf von 60 (± 2) °C 156 | WOLF GmbH 9147956 | 202311...
Seite 157 Anhang | 13 13.7.8 Kühlleistung FHA-11/14-230V [°C] Lufteintrittstemperatur Abb. 38: Kühlleistung FHA-11/14-230V bei einem Vorlauf von 18 °C [°C] Lufteintrittstemperatur Abb. 39: Kühlleistung FHA-11/14-230V bei einem Vorlauf von 7 °C 9147956 | 202311 WOLF GmbH | 157...
Seite 158 13 | Anhang 13.7.9 Heizleistung FHA-11/14-400V [°C] Lufteintrittstemperatur Abb. 40: Heizleistung FHA-11/14-400V bei einem Vorlauf von 25 °C [°C] Lufteintrittstemperatur Abb. 41: Heizleistung FHA-11/14-400V bei einem Vorlauf von 35 °C [°C] Lufteintrittstemperatur Abb. 42: Heizleistung FHA-11/14-400V bei einem Vorlauf von 45 °C 158 | WOLF GmbH...
Seite 159 Anhang | 13 [°C] Lufteintrittstemperatur Abb. 43: Heizleistung FHA-11/14-400V bei einem Vorlauf von 55 °C [°C] Lufteintrittstemperatur Abb. 44: Heizleistung FHA-11/14-400V bei einem Vorlauf von 60 (± 2) °C 13.7.10 Kühlleistung FHA-11/14-400V [°C] Lufteintrittstemperatur Abb. 45: Kühlleistung FHA-11/14-400V bei einem Vorlauf von 18 °C 9147956 | 202311 WOLF GmbH | 159...
Seite 160 13 | Anhang [°C] Lufteintrittstemperatur Abb. 46: Kühlleistung FHA-11/14-400V bei einem Vorlauf von 7 °C 13.7.11 Heizleistung FHA-14/17-230V [°C] Lufteintrittstemperatur Abb. 47: Heizleistung FHA-14/17-230V bei einem Vorlauf von 25 °C 160 | WOLF GmbH 9147956 | 202311...
Seite 161 Anhang | 13 [°C] Lufteintrittstemperatur Abb. 48: Heizleistung FHA-14/17-230V bei einem Vorlauf von 35 °C [°C] Lufteintrittstemperatur Abb. 49: Heizleistung FHA-14/17-230V bei einem Vorlauf von 45 °C 9147956 | 202311 WOLF GmbH | 161...
Seite 162 13 | Anhang [°C] Lufteintrittstemperatur Abb. 50: Heizleistung FHA-14/17-230V bei einem Vorlauf von 55 °C [°C] Lufteintrittstemperatur Abb. 51: Heizleistung FHA-14/17-230V bei einem Vorlauf von 60 (± 2) °C 162 | WOLF GmbH 9147956 | 202311...
Seite 163 Anhang | 13 13.7.12 Kühlleistung FHA-14/17-230V [°C] Lufteintrittstemperatur Abb. 52: Kühlleistung FHA-14/17-230V bei einem Vorlauf von 18 °C [°C] Lufteintrittstemperatur Abb. 53: Kühlleistung FHA-14/17-230V bei einem Vorlauf von 7 °C 9147956 | 202311 WOLF GmbH | 163...
Seite 164 13 | Anhang 13.7.13 Heizleistung FHA-14/17-400V [°C] Lufteintrittstemperatur Abb. 54: Heizleistung FHA-14/17-400V bei einem Vorlauf von 25 °C [°C] Lufteintrittstemperatur Abb. 55: Heizleistung FHA-14/17-400V bei einem Vorlauf von 35 °C 164 | WOLF GmbH 9147956 | 202311...
Seite 165 Anhang | 13 [°C] Lufteintrittstemperatur Abb. 56: Heizleistung FHA-14/17-400V bei einem Vorlauf von 45 °C [°C] Lufteintrittstemperatur Abb. 57: Heizleistung FHA-14/17-400V bei einem Vorlauf von 55 °C 9147956 | 202311 WOLF GmbH | 165...
Seite 166 13 | Anhang [°C] Lufteintrittstemperatur Abb. 58: Heizleistung FHA-14/17-400V bei einem Vorlauf von 60 (± 2) °C 13.7.14 Kühlleistung FHA-14/17-400V [°C] Lufteintrittstemperatur Abb. 59: Kühlleistung FHA-14/17-400V bei einem Vorlauf von 18 °C 166 | WOLF GmbH 9147956 | 202311...
Seite 167 Anhang | 13 [°C] Lufteintrittstemperatur Abb. 60: Kühlleistung FHA-14/17-400V bei einem Vorlauf von 7 °C 13.8 Technische Parameter nach (EU) Nr. 813/2013 13.8.1 FHA-05/06·06/07-230 V ohne EHZ FHA-05/06-230V FHA-06/07-230V Luft-Wasser-WP (Ja / Nein) Wasser-Wasser-WP (Ja / Nein) Nein Nein Nein Nein Sole-Wasser-WP...
Seite 168 Schallleistungspegel innen 30,2 30,2 30,2 30,2 Schallleistungspegel außen 58,6 58,6 57,9 57,9 Für Luft-Wasser-WP: Nenn-Luft- 2770 2770 2770 2770 durchsatz, außen Für Wasser/Sole-Wasser-WP: Was- ser oder Sole-Nenndurchsatz Kontakt WOLF GmbH, Industriestraße 1, D-84048 Mainburg 168 | WOLF GmbH 9147956 | 202311...
Seite 169 * Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung P gleich der Aus- rated legungslast im Heizbetrieb P und die Wärmenennleistung eines Zusatzheizgerätes P gleich der zu- designh sätzlichen Heizleistung sup(T 13.8.2 FHA-05/06·06/07-230 V mit EHZ FHA-05/06-230V FHA-06/07-230V Luft-Wasser-WP (Ja / Nein) Wasser-Wasser-WP (Ja / Nein) Nein Nein...
Seite 170 * Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung P gleich der Aus- rated legungslast im Heizbetrieb P und die Wärmenennleistung eines Zusatzheizgerätes P gleich der zu- designh sätzlichen Heizleistung sup(T 13.8.3 FHA-08/10-230 V ohne EHZ FHA-08/10-230V Luft-Wasser-WP (Ja / Nein) Wasser-Wasser-WP (Ja / Nein) Nein Nein Sole-Wasser-WP...
Seite 171 Stromverbrauch in anderen Be- 0,010 0,010 triebsarten als dem Betriebszustand: Thermostat-aus-Zustand Stromverbrauch in anderen Be- 0,010 0,010 triebsarten als dem Betriebszustand: Bereitschaftszustand Stromverbrauch in anderen Be- 0,000 0,000 triebsarten als dem Betriebszustand: Betriebszustand mit Kurbelgehäuse- heizung 9147956 | 202311 WOLF GmbH | 171...
Seite 172 * Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung P gleich der Aus- rated legungslast im Heizbetrieb P und die Wärmenennleistung eines Zusatzheizgerätes P gleich der zu- designh sätzlichen Heizleistung sup(T 13.8.4 FHA-08/10-230 V mit EHZ FHA-08/10-230V Luft-Wasser-WP (Ja / Nein) Wasser-Wasser-WP (Ja / Nein) Nein Nein Sole-Wasser-WP...
Seite 173 Leistungssteuerung fest / veränderlich veränderlich Schallleistungspegel innen 30,2 30,2 Schallleistungspegel außen 58,9 58,9 Für Luft-Wasser-WP: Nenn-Luft- 4030 4030 durchsatz, außen Für Wasser/Sole-Wasser-WP: Was- ser oder Sole-Nenndurchsatz Kontakt WOLF GmbH, Industriestraße 1, D-84048 Mainburg 9147956 | 202311 WOLF GmbH | 173...
Seite 174 * Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung P gleich der Aus- rated legungslast im Heizbetrieb P und die Wärmenennleistung eines Zusatzheizgerätes P gleich der zu- designh sätzlichen Heizleistung sup(T 13.8.5 FHA-11/14·14/17-230 V ohne EHZ FHA-11/14-230V FHA-14/17-230V Luft-Wasser-WP (Ja / Nein) Wasser-Wasser-WP (Ja / Nein) Nein Nein...
Seite 175 * Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung P gleich der Aus- rated legungslast im Heizbetrieb P und die Wärmenennleistung eines Zusatzheizgerätes P gleich der zu- designh sätzlichen Heizleistung sup(T 13.8.6 FHA-11/14·14/17-230 V mit EHZ FHA-11/14-230V FHA-14/17-230V Luft-Wasser-WP (Ja / Nein) Wasser-Wasser-WP (Ja / Nein) Nein Nein...
Seite 176 Betriebszustand: Thermostat-aus-Zustand Stromverbrauch in anderen Be- 0,009 0,009 0,010 0,010 triebsarten als dem Betriebszustand: Bereitschaftszustand Stromverbrauch in anderen Be- 0,000 0,000 0,000 0,000 triebsarten als dem Betriebszustand: Betriebszustand mit Kurbelgehäuse- heizung 176 | WOLF GmbH 9147956 | 202311...
Seite 177 * Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung P gleich der Aus- rated legungslast im Heizbetrieb P und die Wärmenennleistung eines Zusatzheizgerätes P gleich der zu- designh sätzlichen Heizleistung sup(T 13.8.7 FHA-11/14·14/17-400 V ohne EHZ FHA-11/14-400V FHA-14/17-400V Luft-Wasser-WP (Ja / Nein) Wasser-Wasser-WP (Ja / Nein) Nein Nein...
Seite 178 Schallleistungspegel innen 33,5 33,5 33,5 33,5 Schallleistungspegel außen 61,4 61,4 61,5 61,5 Für Luft-Wasser-WP: Nenn-Luft- 4060 4060 4650 4650 durchsatz, außen Für Wasser/Sole-Wasser-WP: Was- ser oder Sole-Nenndurchsatz Kontakt WOLF GmbH, Industriestraße 1, D-84048 Mainburg 178 | WOLF GmbH 9147956 | 202311...
Seite 179 * Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung P gleich der Aus- rated legungslast im Heizbetrieb P und die Wärmenennleistung eines Zusatzheizgerätes P gleich der zu- designh sätzlichen Heizleistung sup(T 13.8.8 FHA-11/14·14/17-400 V mit EHZ FHA-11/14-400V FHA-14/17-400V Luft-Wasser-WP (Ja / Nein) Wasser-Wasser-WP (Ja / Nein) Nein Nein...
Seite 180 4650 4650 durchsatz, außen Für Wasser/Sole-Wasser-WP: Was- ser oder Sole-Nenndurchsatz Kontakt WOLF GmbH, Industriestraße 1, D-84048 Mainburg * Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung P gleich der Aus- rated legungslast im Heizbetrieb P und die Wärmenennleistung eines Zusatzheizgerätes P...
Seite 181 Anhang | 13 13.9 Restförderhöhe Heiz- / Kühlkreis [l/min] Volumenstrom 1 Kennlinie FHA-05/06·06/07 2 Nennvolumenstrom FHA-05/06 bei 5 K Spreizung 3 Nennvolumenstrom FHA-06/07 bei 5 K Spreizung 11 0 10 0 10 0 [l/min] Volumenstrom 1 Kennlinie FHA-08/10 2 Nennvolumenstrom FHA-08/10 bei 5 K Spreizung 3 Kennlinie FHA-11/14·14/17...
Seite 182 [°C] Zulufttemperatur 1 max. Warm- und Heizwassertemperatur 2 min. Zulufttemperatur Warmwasser- und Heizbetrieb 3 max. Zulufttemperatur Warmwasser- und Heizbetrieb Kühlbetrieb [°C] Zulufttemperatur 1 min. Kühlwassertemperatur 2 min. Zulufttemperatur Kühlbetrieb 3 max. Zulufttemperatur Kühlbetrieb 182 | WOLF GmbH 9147956 | 202311...
Seite 183 Jährlicher Energieverbrauch bei kälteren Klima- 2376 3142 4784 5822 verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 1164 1508 1699 2039 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022359 06/2022 9147956 | 202311 WOLF GmbH | 183...
Seite 184 Jährlicher Energieverbrauch bei kälteren Klima- 6524 6081 6570 verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 2504 2479 2822 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022359 06/2022 184 | WOLF GmbH 9147956 | 202311...
Seite 185 Jährlicher Energieverbrauch bei kälteren Klima- 3042 4369 6187 8014 verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 1366 1788 2280 2811 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022336 06/2022 9147956 | 202311 WOLF GmbH | 185...
Seite 186 Jährlicher Energieverbrauch bei kälteren Klima- 7485 9423 7645 verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 3009 3277 3298 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022336 06/2022 186 | WOLF GmbH 9147956 | 202311...
Seite 187 Jährlicher Energieverbrauch bei kälteren Klima- verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 1164 1508 1699 2039 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022405 06/2022 9147956 | 202311 WOLF GmbH | 187...
Seite 188 Klimaverhältnissen Jährlicher Energieverbrauch bei kälteren Klima- verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 2504 2479 2822 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022405 06/2022 188 | WOLF GmbH 9147956 | 202311...
Seite 189 Jährlicher Energieverbrauch bei kälteren Klima- verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 1366 1788 2280 2811 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022382 06/2022 9147956 | 202311 WOLF GmbH | 189...
Seite 190 Klimaverhältnissen Jährlicher Energieverbrauch bei kälteren Klima- verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 3009 3277 3298 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022382 06/2022 190 | WOLF GmbH 9147956 | 202311...
Seite 191 FHA-08/10-230V-M2 FS-e6-B2 9148033 9147993 2486404 Wir, die WOLF GmbH, D-84048 Mainburg, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen der folgenden Richtlinien und Verordnungen erfüllt: – Richtlinie 2006/42/EG Maschinenrichtlinie – Richtlinie 2014/30/EU EMV Elektromagnetische Verträglichkeit – Richtlinie 2011/65/EU RoHS Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten –...
Seite 192 FHA-14/17-400V-M2 FS-e6-C2 9148038 9147994 2486408 Wir, die WOLF GmbH, D-84048 Mainburg, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen der folgenden Richtlinien und Verordnungen erfüllt: – Richtlinie 2006/42/EG Maschinenrichtlinie – Richtlinie 2014/68/EU Druckgeräterichtlinie – Richtlinie 2014/30/EU EMV Elektromagnetische Verträglichkeit –...
Seite 193 Notizen 9147956 | 202311 WOLF GmbH | 193...
Seite 194 194 | WOLF GmbH 9147956 | 202311...
Seite 195 9147956 | 202311 WOLF GmbH | 195...
Seite 196 WOLF GmbH | Postfach 1380 | 84048 Mainburg | Deutschland Tel. +49 8751 74-0 | www.wolf.eu Anregungen und Korrekturhinweise gerne an feedback@wolf.eu...
